ZHCAAZ2 October 2020

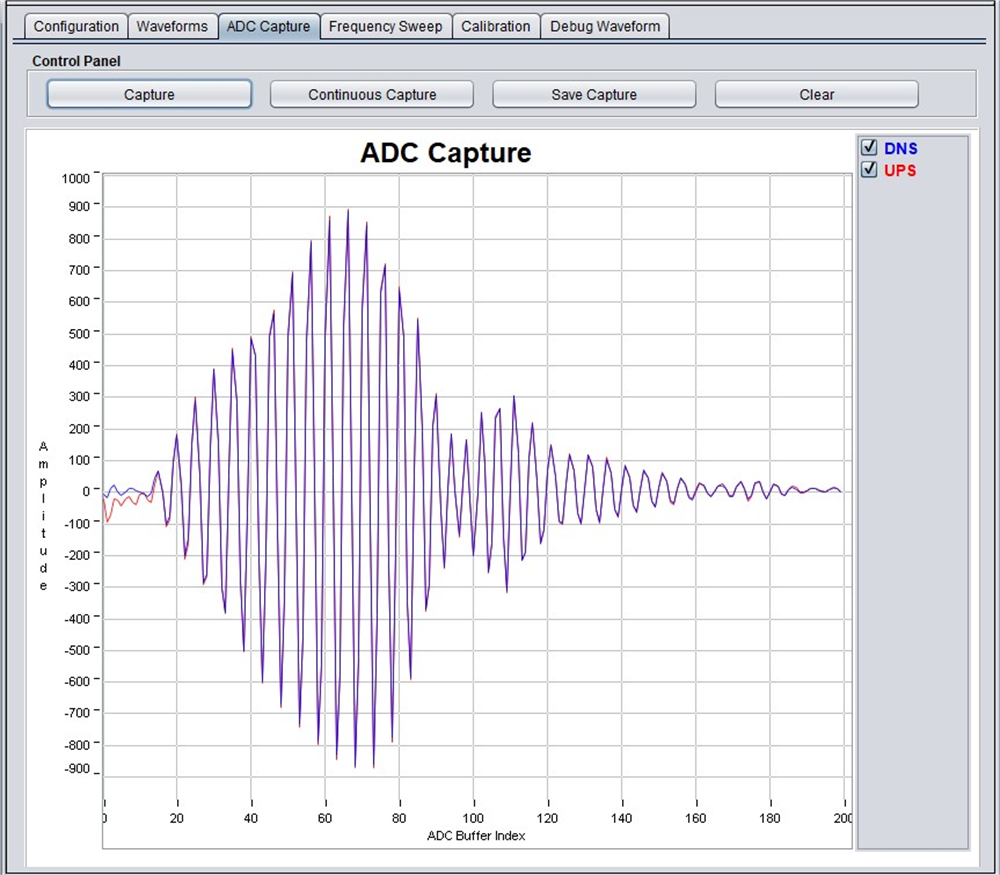

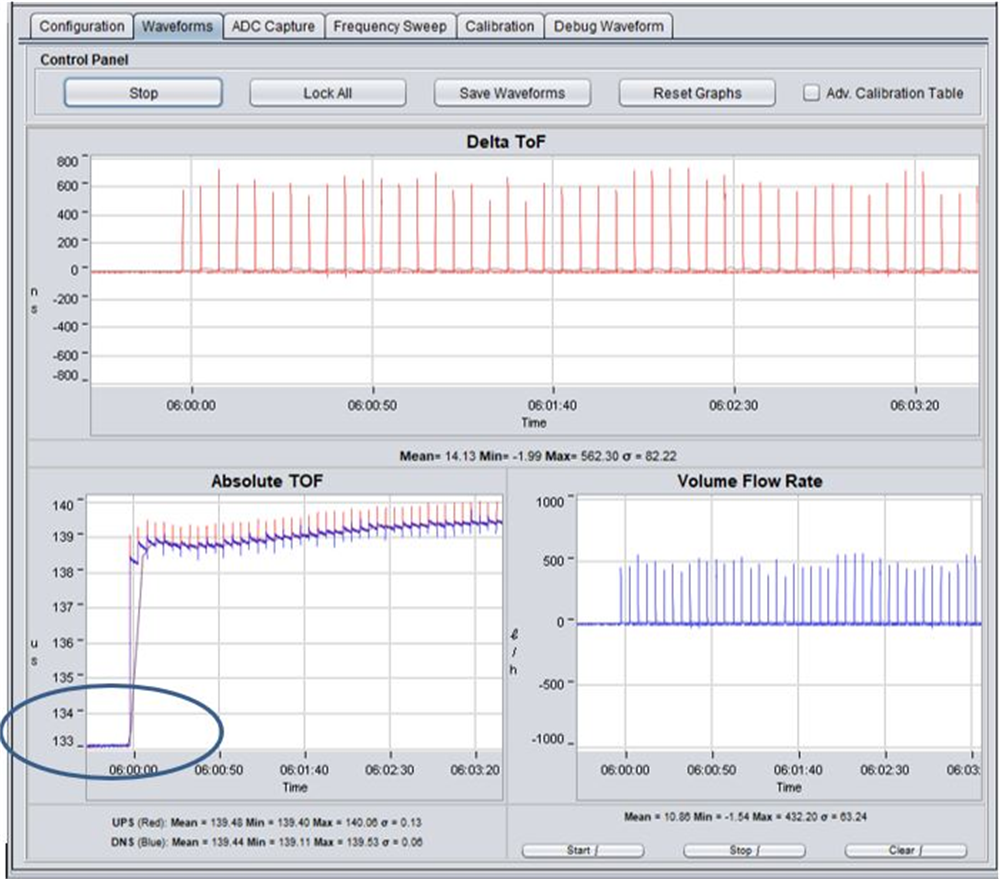

圖 3-1 中的測試結果顯示了捕獲的 ADC 波形,圖 3-2 顯示了器件從初始關閉狀態開始運行時的傳感器讀數。圓圈部分顯示了機器關閉時的絕對 TOF 值。此時,管道內的氣體只有空氣??諝庵写蠹s含有 21% 的氧氣,因此用戶可以將其用作系統的校準點。
可以在波形窗口中看到來自脈沖式制氧機的脈沖。為了提取氧濃度,將數據保存為 .cvs 文件并在電子表格中進行轉換。
