2 設置和配置

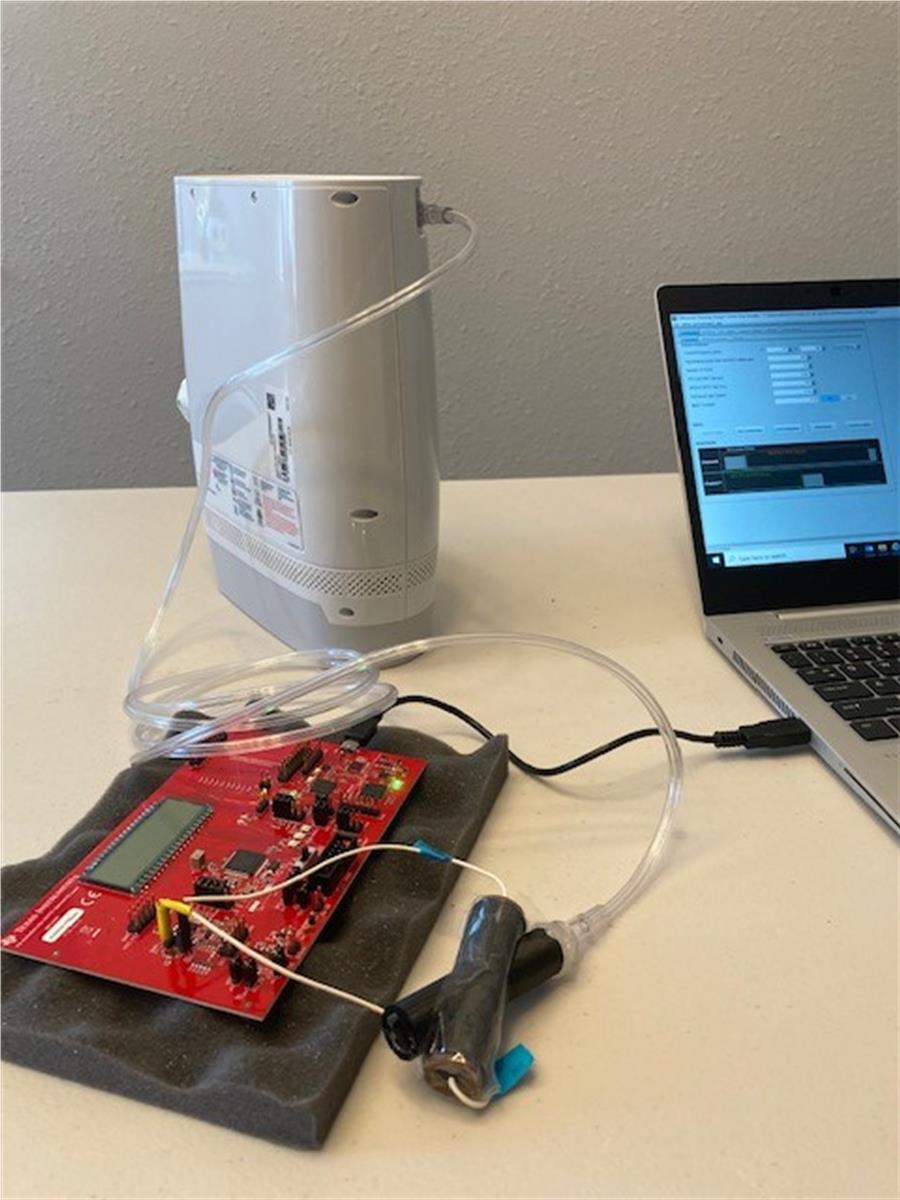

EVM430-FR6043 與兩個 Jiakang 200kHz 換能器搭配使用。本實驗采用 3D 打印裝置來安裝換能器。

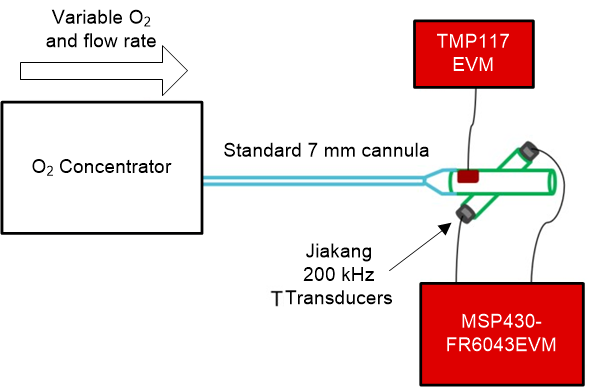

圖 2-2 中描繪的系統圖顯示了使用 TMP117EVM 來測量溫度。從Equation3中可以看出濃度取決于溫度。事實上，對于系統中每 1°C 的測量誤差，氧濃度讀數就會產生約 2.75% 的誤差。因此，推薦使用 TMP117 等精確度為 0.1°C 的溫度傳感器。

本實驗中的溫度是恒定的，為簡單起見，溫度僅采樣一次。經核實，該實驗中的溫度為 22.7°C (295.85K)。使用本文檔中所述的方程計算氣體介質中的濃度或聲速時，請務必使用開爾文度數作為溫度單位。
