4 有關 TI 的 TCAN1462 器件的實驗結果

為了展示德州儀器 (TI) 八引腳 TCAN1462 CAN SIC 收發器的振鈴抑制功能，德州儀器 (TI) 使用以下設置進行了實驗：

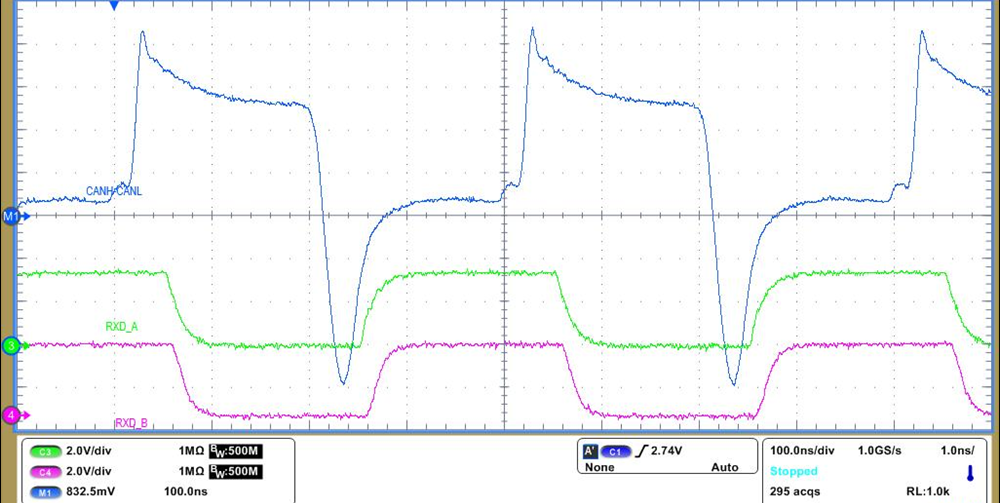

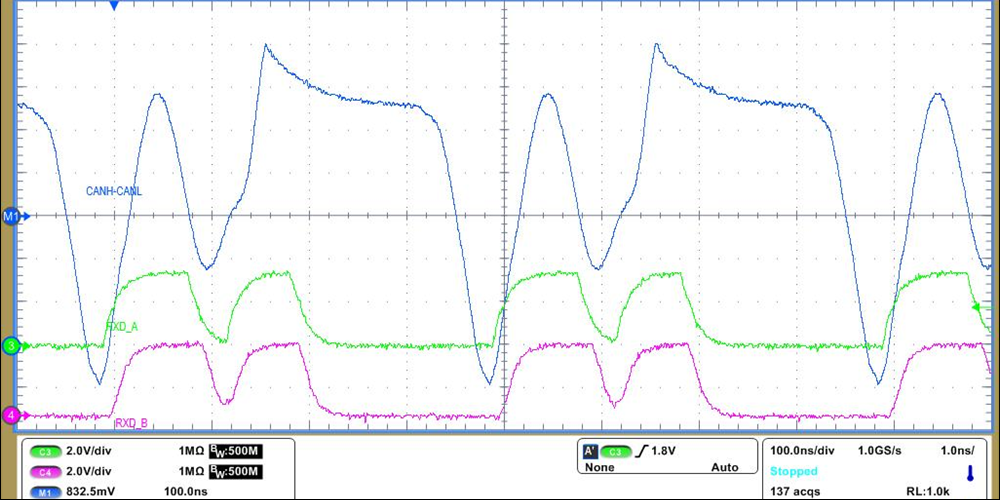

• 雙節點點對點通信，其中節點 1 為 TCAN1462，節點 2 為 TCAN1044A，這是一種常規的 CAN-FD 收發器，如圖 4-1 所示。仿真復雜星形拓?fù)涞恼疋従W(wǎng)絡（由 CiA 601-4 指定）通過 CAN 總線終端進行連接。如圖 4-2 和圖 4-3 中的波形所示，當 TCAN1462 進行驅動時，CAN 總線和 RXD 信號看起來很干凈。但當 TCAN1044A 進行驅動時，總線上會產生相當大的振鈴和 RXD 干擾。

極其負向的 V_OD 不是問題，V_OD 上沒有過沖，從而產生干凈的 RXD。
