如今，由于成本、尺寸、寬帶頻率范圍和性能等原因，采用片上集成 VCO 技術的 PLL 已很常見。為了在保持良好相位噪聲性能的同時實現出色的寬帶性能，通常的做法是使用一系列開關電容器和電感器。

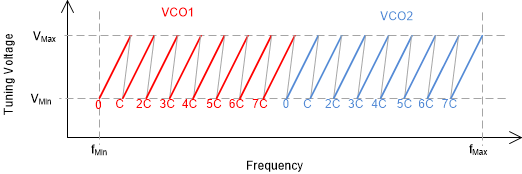

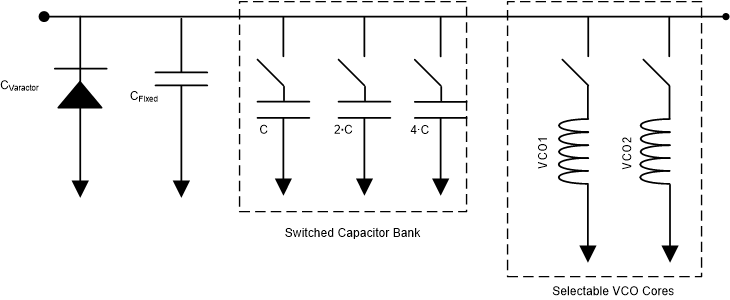

對于這個特定示例，有 8 種電容器組合和 2 種電感器組合，可以實現 16 個可能的頻段，如圖 2-2 所示。

現代合成器通常具有更多的電容器和電感器。例如，LMX2820 器件的電容器組中具有 8 個 VCO 內核和 192 個不同的值，一共可創建 1536 個頻段。這些頻段之間存在重疊，可適應溫漂和工藝變化。除此之外，還有一個隨頻率和溫度的變化而變化的內部幅度設置?？傊?，VCO 校準要確定的三個關鍵參數是：

• VCO_ CORE：這是對頻段影響很大的電感器選項

• VCO_CAPCODE：這是可改變頻段的電容器組設置

• VCO_DACISET：這是優化相位噪聲的幅度設置

VCO 校準的目的是為這三個參數找到合適的值。當需要改變頻率時，可通過可編程串行命令來激活校準操作。
