另一個問題是 VCO 進行校準所需的時間，這取決于器件和設置條件。VCO 將從某個初始起點開始，然后 VCO 校準會搜索正確的校準值。最簡單的方法是“無輔助”校準，其中無需執行任何操作即可選擇初始起點。這可通過 LMX2594 PLL 校準加以說明，如圖 3-1所示。

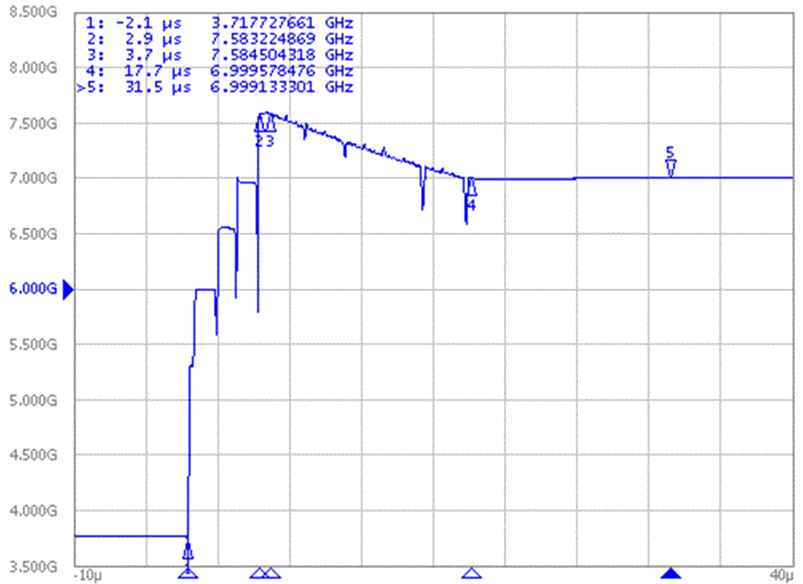

圖 3-1 無輔助 LMX2594 VCO 校準.

第一步是讓 VCO 選擇正確的內核，我們可以看到在標記 2 處以 2.9 μs 結束的幾個階躍響應。在此之后，它會遍歷 CAPCODE 值以找到正確的值，這在標記 4 處完成。幅度校準是選擇正確 DACISET 值的過程，在此之后，最終模擬穩定時間在標記 5 處完成。

查看圖 3-1 時，通常會遇到的問題是，是否存在有助于進行 VCO 校準的方法，初始猜測是讓 VCO 以更接近的頻率開始。確實有這樣一種方法，它被稱為部分輔助。通過對 VCO_CORE、VCO_CAPCODE 和 VCO_DACISET 給出初始猜測，即使猜測略有偏差，也可以改進 VCO 校準。圖 3-2 說明了這一點。

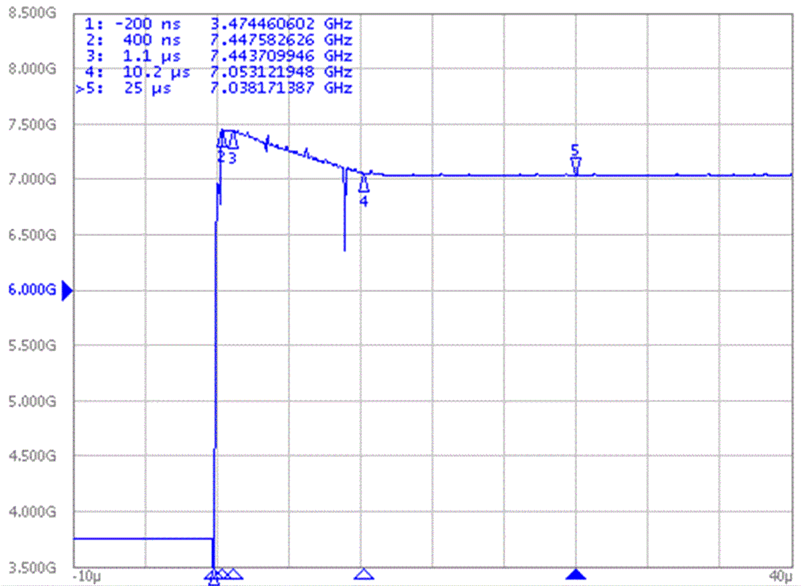

圖 3-2 采用部分輔助的 LMX2594 VCO 校準.

除了以簡單的方式給 VCO 一個良好的起點，還有完全輔助校準方法，這涉及到強制執行準確的值。對于這種方法，它需要將器件鎖定到以前的頻率，并將校準設置存儲在外部存儲器中。然后可以讀入并強制執行這些值。盡管需要對每個器件執行此操作，但無需花時間進行校準所帶來的優勢會讓許多用戶覺得這是值得的。對于 LMX2594 和 LMX2820 等器件，可以在整個溫度范圍內使用這些相同的設置。
