在沒有輸入電流信號的情況下，輸出噪聲在很大程度上取決于接地技術，如接地部分所述。即便采用了合適的接地技術，但由于采樣積分器用于使溫度和壽命周期漂移最小化，因此系統噪聲仍會存在。輸入每 4μs 采樣一次，而輸出以 250kHz 速率更新，如數據表中所述。在許多情況下，可通過在器件的輸出端放置簡單的低通濾波器來最大程度地降低本底噪聲的影響。然而，首先要考慮器件的 RMS 和峰峰值輸出噪聲。首先，可以使用Equation4 和Equation5 來確定所考慮器件的 RMS 和峰峰值噪聲輸出。為了方便起見，可以數據表中的以下位置找到輸入?yún)⒖?(RTI) 噪聲密度規格：TMCS1101 數據表： 噪聲密度 (RTI)。

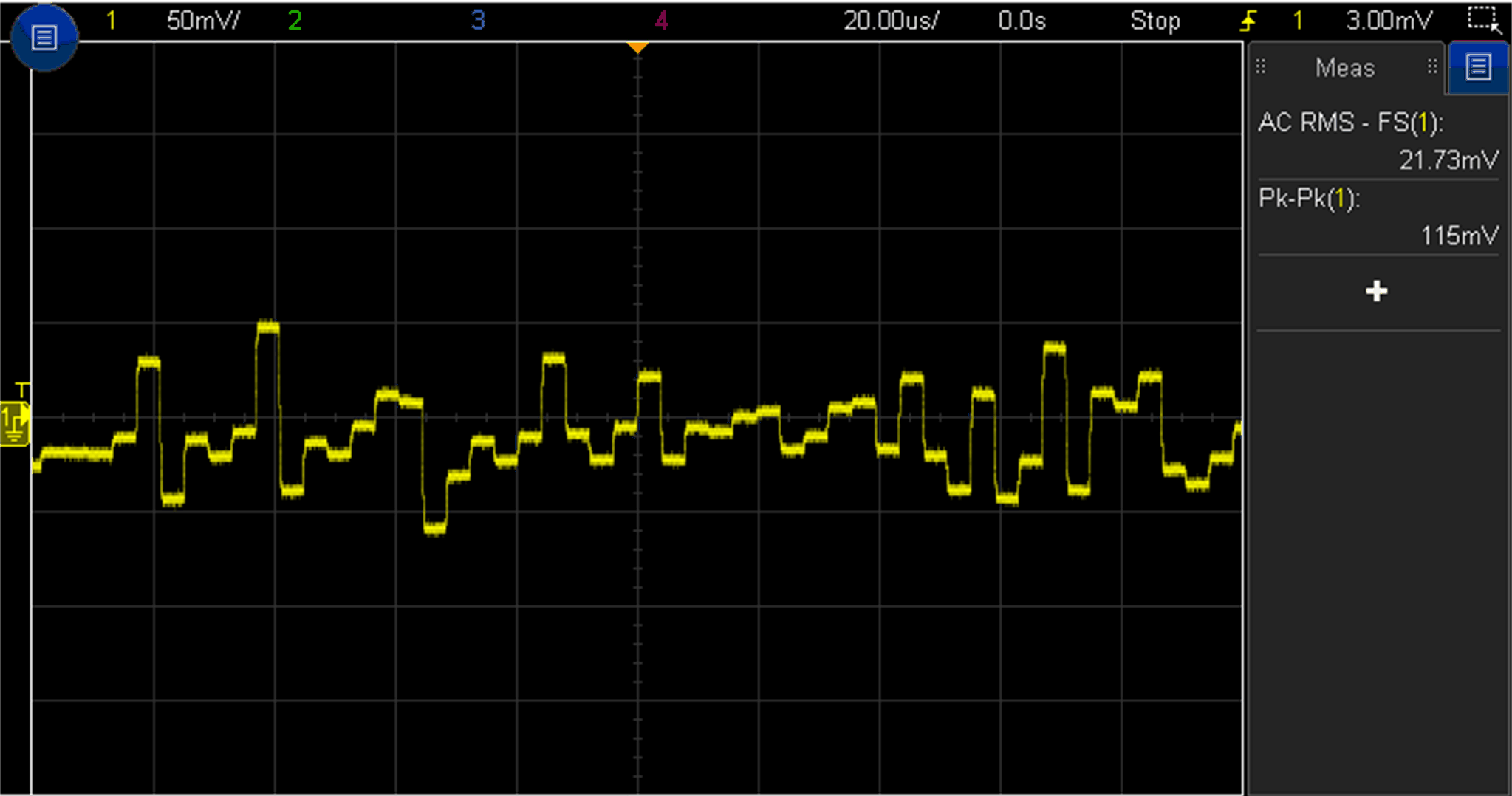

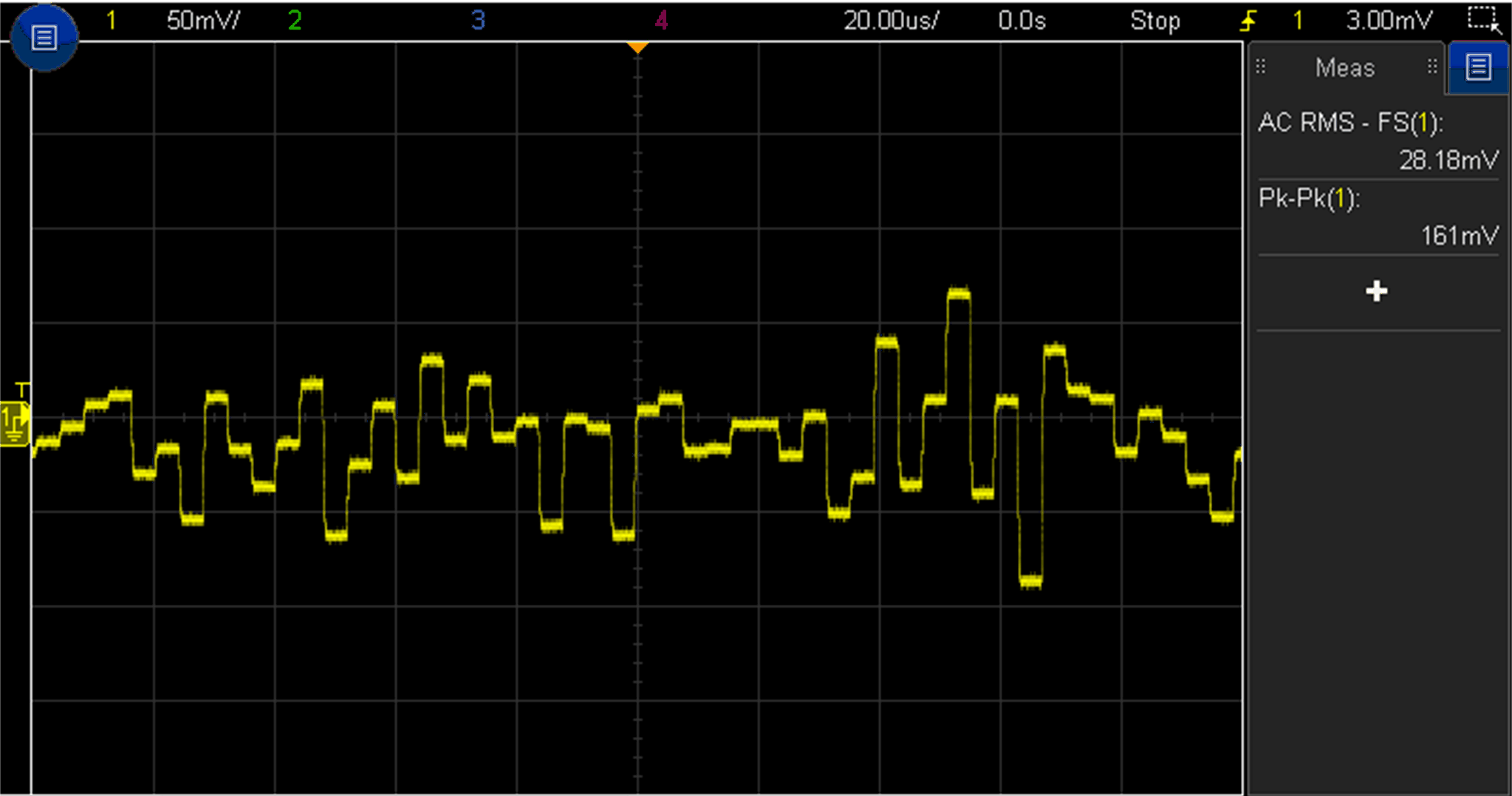

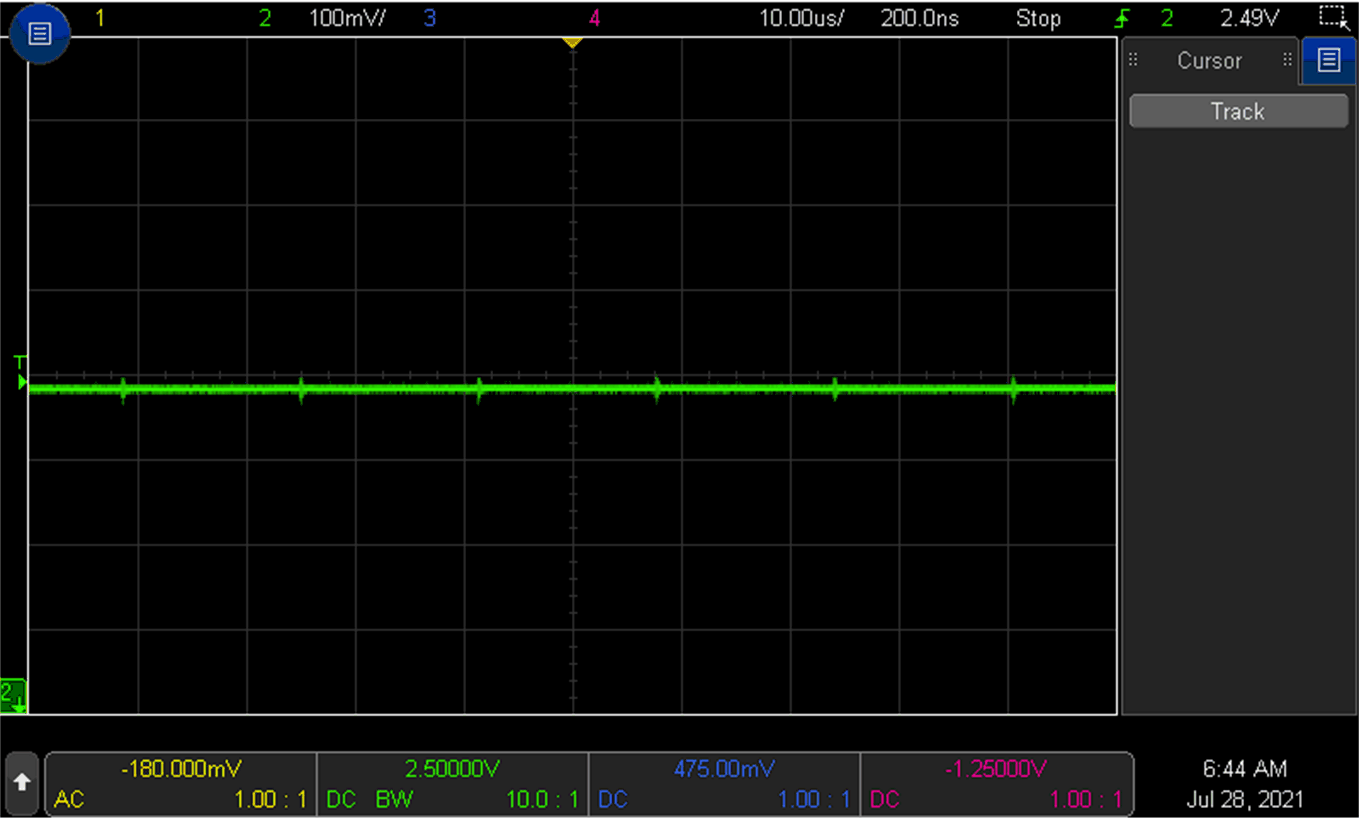

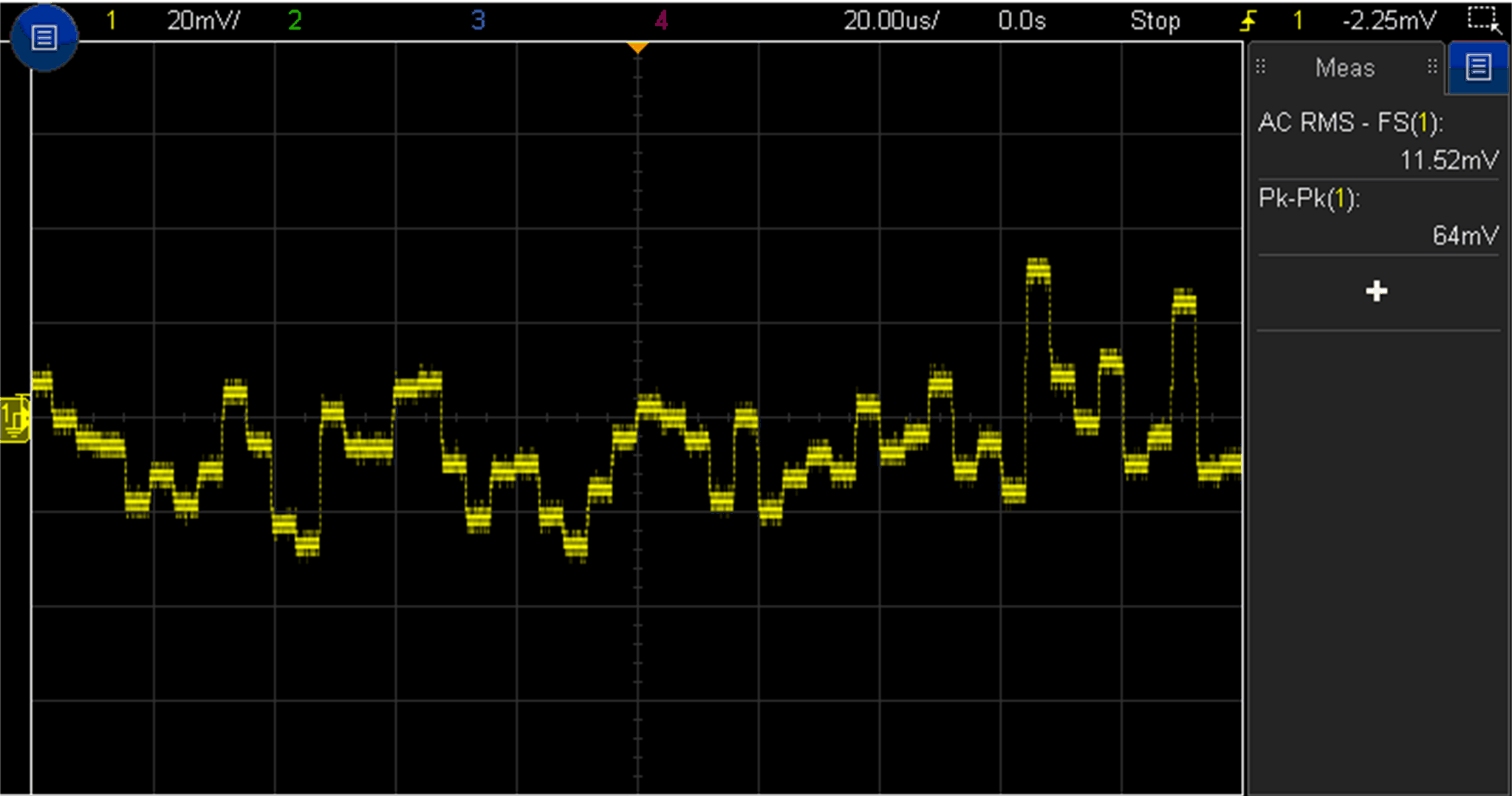

這些公式提供了每個器件的理論 RMS 和峰峰值噪聲水平，其中峰峰值計算占峰峰值測量中頻譜分布的 99.9%（有關如何計算噪聲的更多信息，請參閱我司模擬工程師口袋參考書）。圖 4-1 至圖 4-4 顯示了在沒有輸出濾波的情況下，在 TMCS1100EVM 采集的每個 TMCS1100 增益型號的本底噪聲?？梢钥闯?，正如預期的那樣，本底噪聲與靈敏度成比例增長，如之前的噪聲公式所示。請注意，示波器上也顯示了每個曲線的 RMS 和峰峰值本地噪聲值。

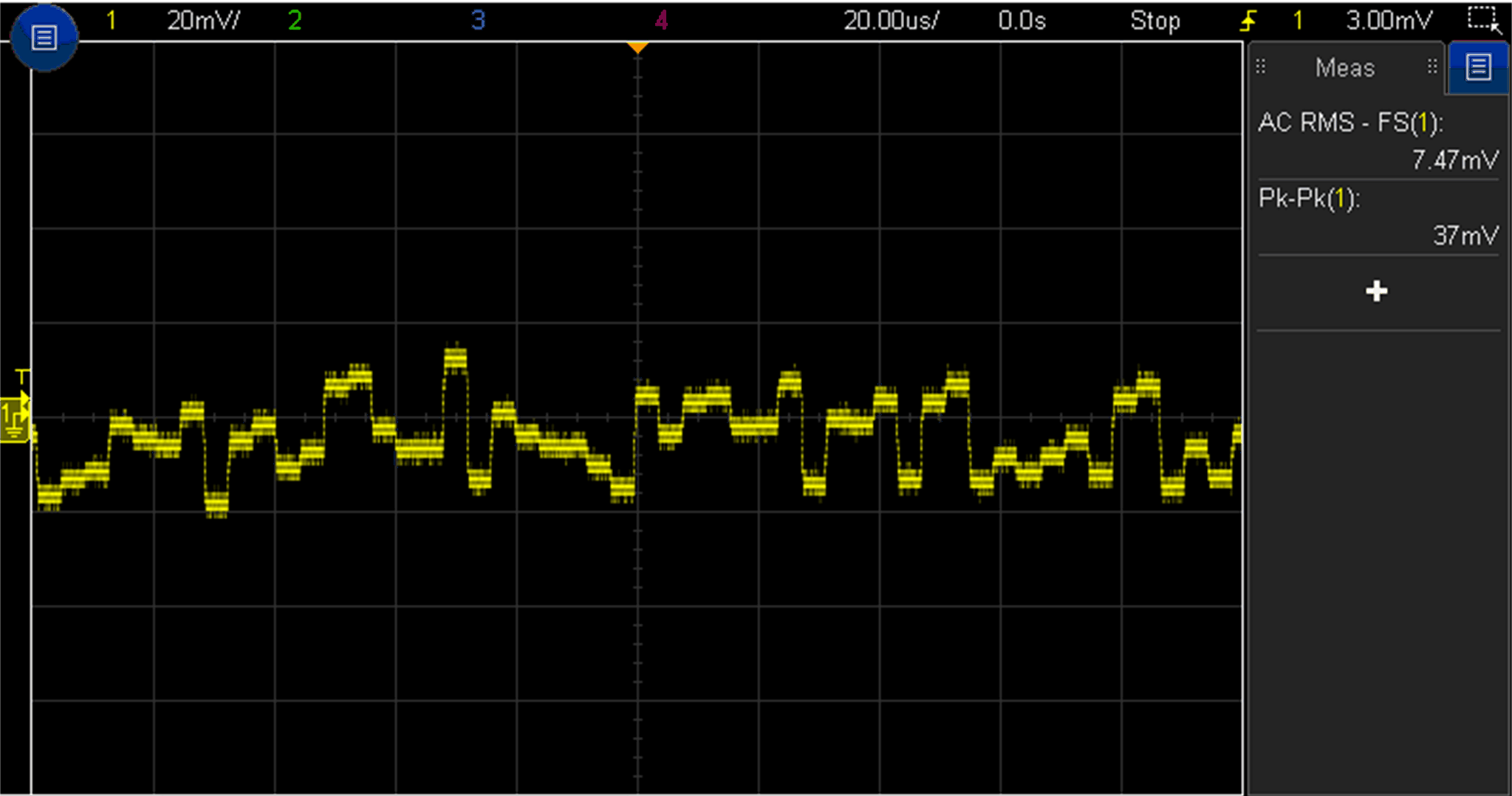

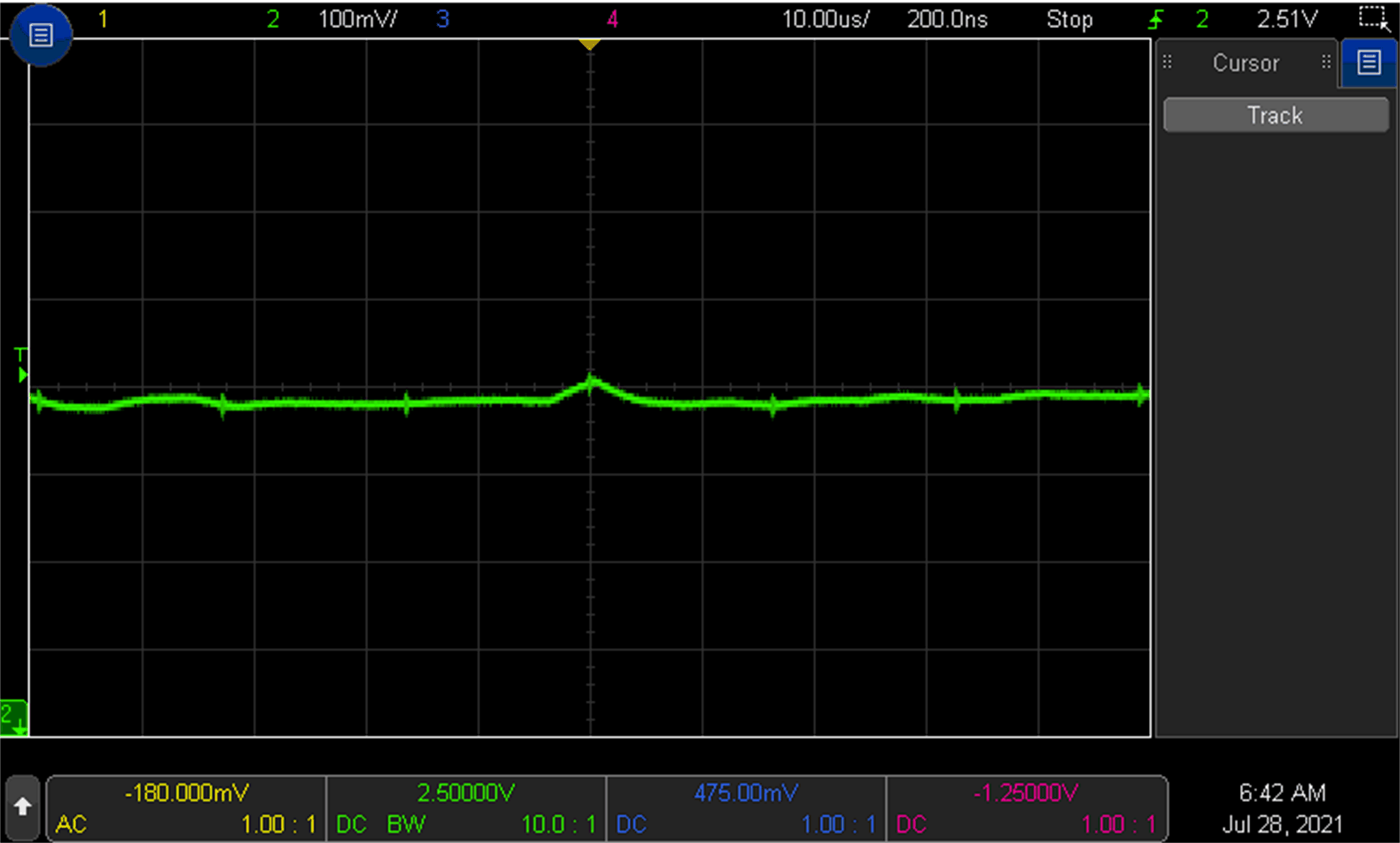

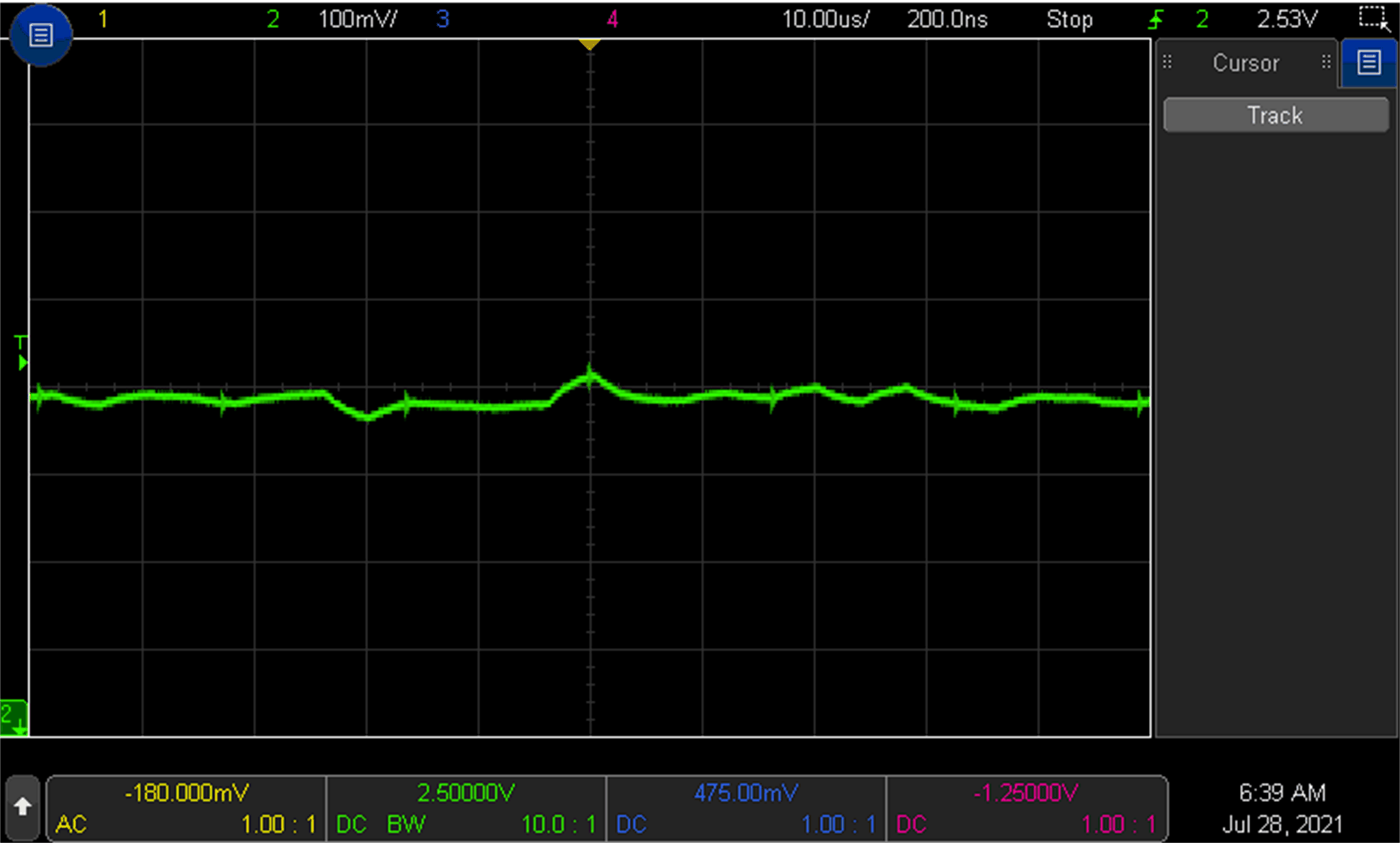

在存在噪聲的情況下解析小信號的一種常用技術是通過在器件的輸出端上使用低通濾波器來限制等效噪聲帶寬 (NEBW)，從而增加總體信噪比 (SNR)。當大小合適時，簡單的低通濾波器能夠衰減采樣積分器 250kHz 特征信號造成的總體噪聲。此實現衰減了采樣積分器 250kHz 特征信號造成的影響，并減少了新截止頻率所衰減帶寬部分對噪聲頻譜的影響。圖 4-5 至圖 4-8 顯示了各種截止頻率條件下 A2 型號的本底噪聲改進。請注意，從具有低通濾波器且截止頻率為 80kHz 時的 A2 輸出 來看，即便是使用器件帶寬內的低通濾波器，也能提供改進。雖然此濾波器不會降低噪聲影響，但是它會衰減輸出上來自 250kHz 特征信號的步長，而不會降低輸出保真度。
