ZHCABQ5A May 2021 – June 2022 TMP116 , TMP117 , TMP1826 , TMP61 , TMP63 , TMP64
2.3 TMP6x
大多數 RTD 應用使用電流源來激勵 RTD 元件并產生電壓差。TMP61 是一款線性硅基熱敏電阻，可在整個溫度范圍內提供一致的靈敏度。在圖 2-6 等電流偏置電路中使用 TMP61 可提供一種溫度監測方法，以代替成本高昂且復雜的 RTD。TMP61 具有正溫度斜率，溫度測量范圍為 –40°C 至 125°C。TMP61 還可用于電壓偏置電路，如圖 2-7 所示。與測量溫度 VTEMP 對應的輸出電壓是在 RBIAS 上測量的。

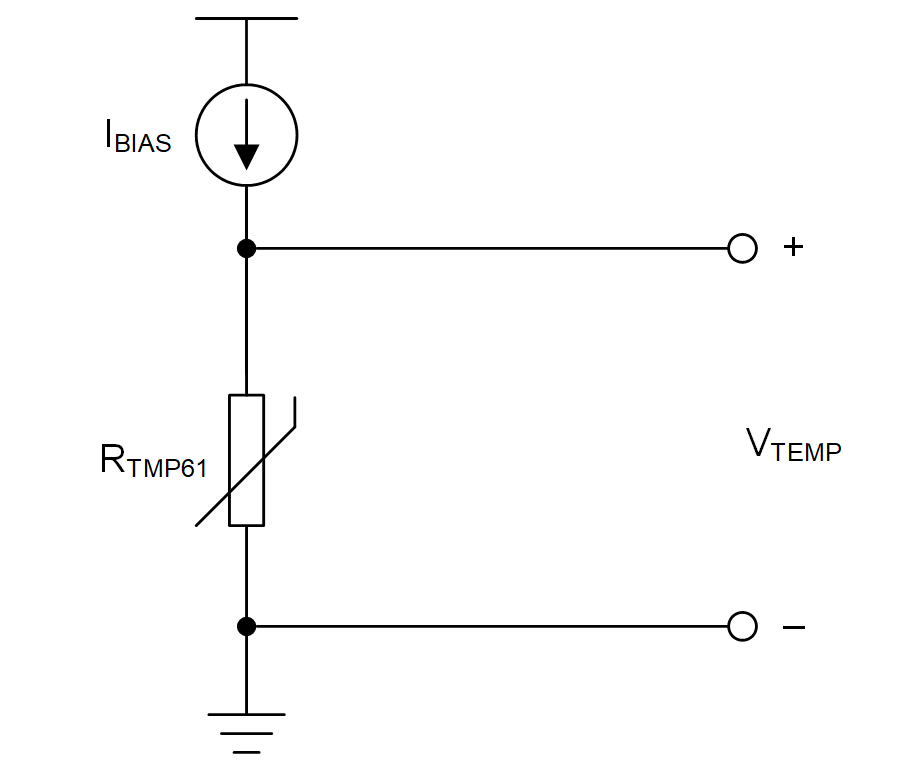

圖 2-6 TMP61 電流偏置電路

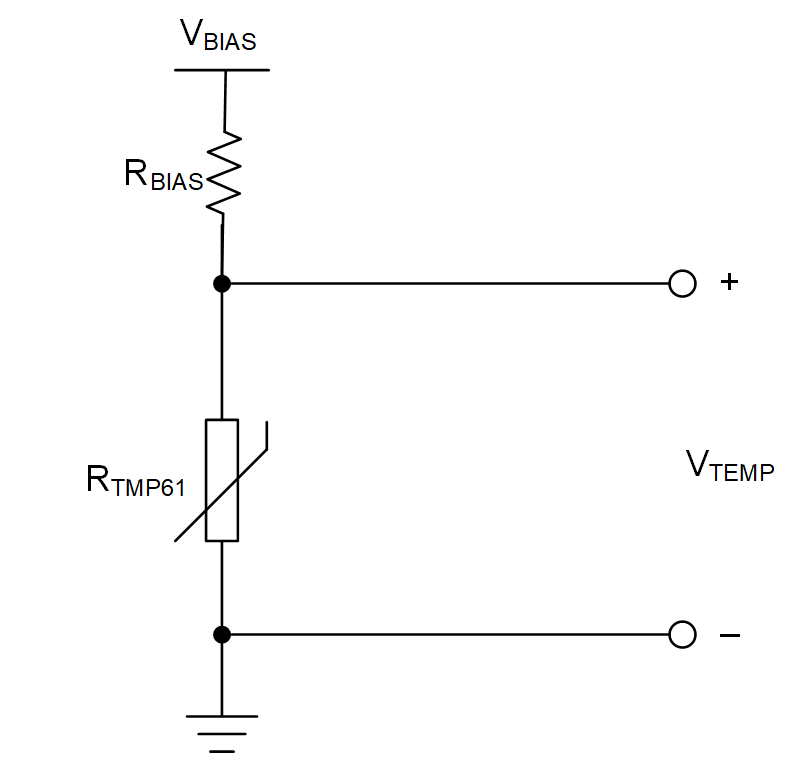

圖 2-7 TMP61 電壓偏置電路注： 如需更多設計資源，TI 提供 Thermistor Design Tool（熱敏電阻設計工具），該工具提供電阻與溫度關系表計算，用于推導溫度的替代方法和示例 C 代碼。
