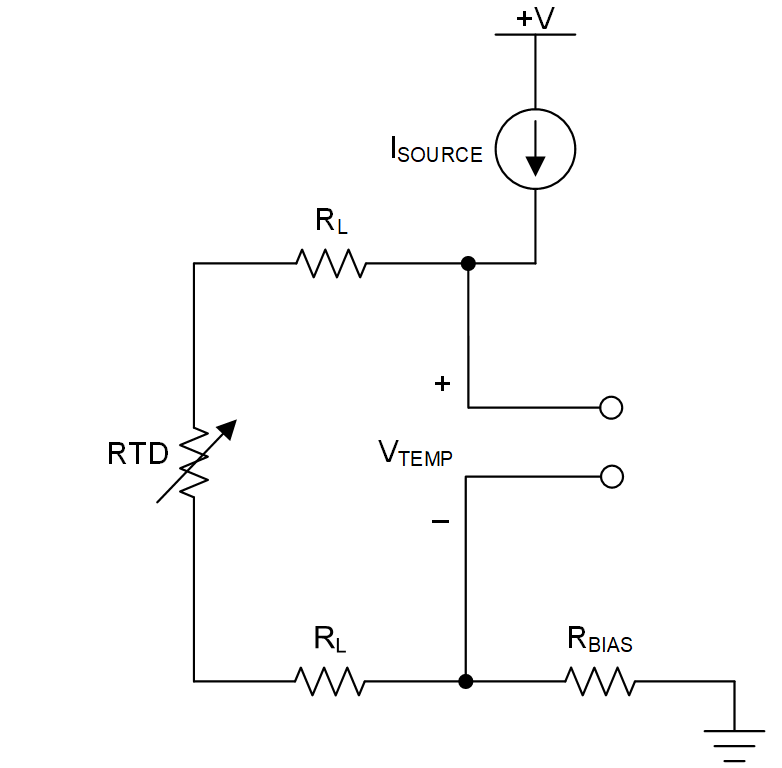

RTD 通常采用三種常見配置進行設計：兩線、三線和四線。在兩線配置（如以下圖 1-1 所示）中，RTD 的兩端分別用兩根引線連接。在這種配置中，引線電阻無法與 RTD 電阻隔離，這樣就增加了一個無法與 RTD 測量隔離的誤差。兩線 RTD 產生的 RTD 測量結果精度最低，在精度不太重要或者引線長度較短時使用。兩線 RTD 是成本最低的 RTD 配置。

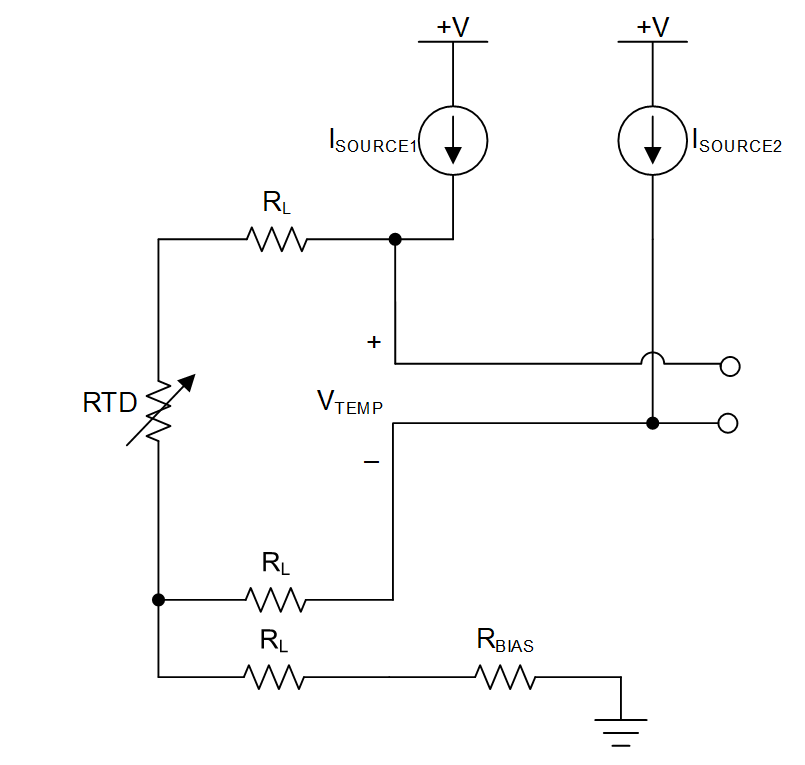

在三線配置（如圖 1-2 所示）中，RTD 的一端連接一根引線，另一端連接兩根引線。通過使用不同的電路拓?fù)浜蜏y量，可有效地消除引線電阻效應，減少三線 RTD 測量中的誤差。針對引線電阻的補償假定引線電阻是匹配的。

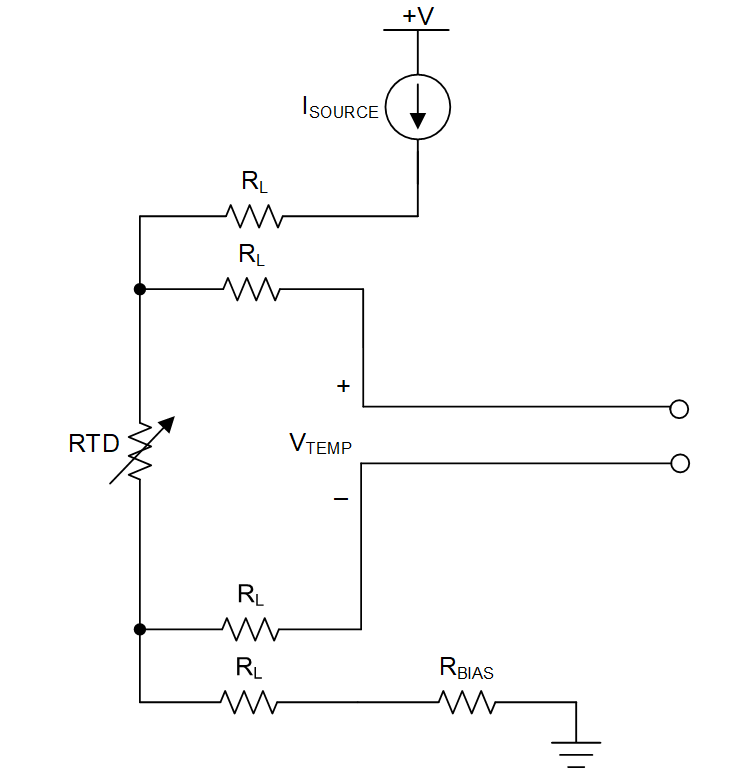

在四線配置（如以下圖 1-3 所示）中，RTD 的任一端均連接兩根引線。在此配置中，可以用四線電阻測量法測量 RTD 電阻，且精度更高。RTD 激勵通過兩端上的一根引線驅動，而 RTD 電阻通過兩端上的另一根引線測量。在此測量中，檢測 RTD 電阻，且引線與傳感器激勵發生反應未造成誤差。四線 RTD 產生的測量結果精度最高，但也是成本最高的 RTD 配置。
