ZHCABQ5A May 2021 – June 2022 TMP116 , TMP117 , TMP1826 , TMP61 , TMP63 , TMP64
1.3.1 誤差最小化電路
圖 1-5 中的電路旨在利用四線 RTD 配置的優勢，該配置是精度最高的配置。兩條導線（W1 和 W4）是受力引線，將 RTD 連接到恒流源。另外兩條導線（W2 和 W3）是檢測引線，將 RTD 上的電壓連接到放大器。此布局將驅動 RTD 的恒流源與測量電路分開。在 RTD 上的電壓測量中刪除了線路 W1 和 W4 上的壓降。

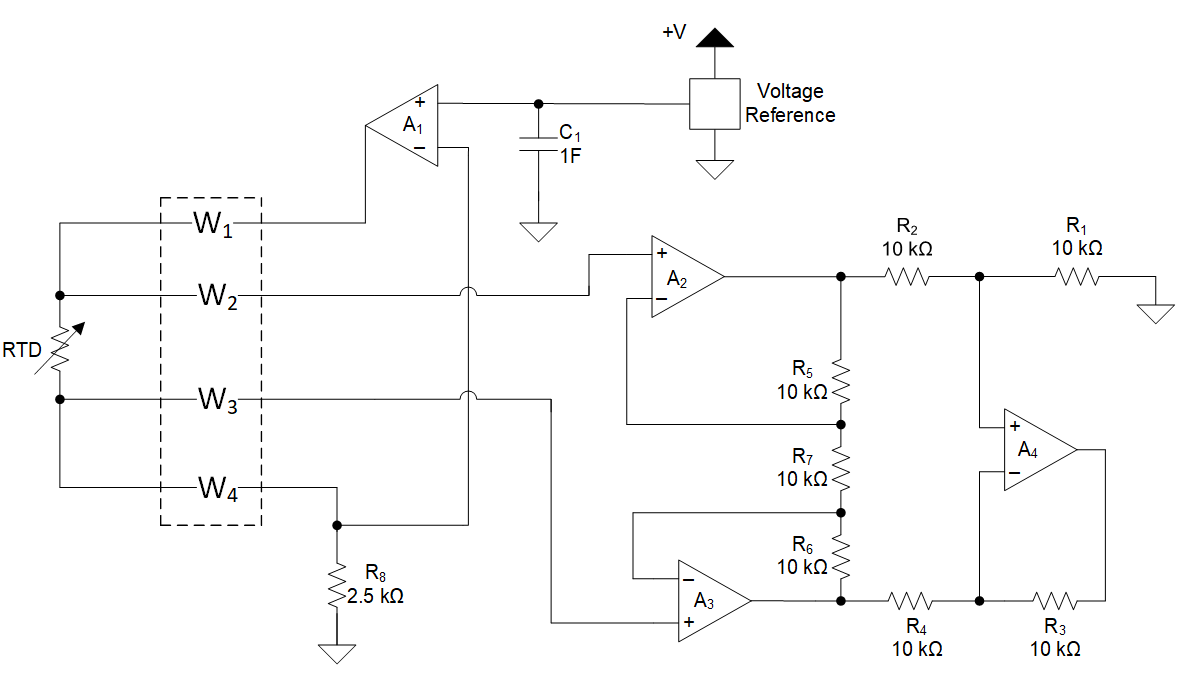

圖 1-5 RTD 誤差最小化電路的示例.
