8.2 VBUS 保護
就像所有電力線一樣，必須考慮如何針對瞬態過壓事件提供保護。例如，在有電流流經電纜時發生插拔事件，電感振鈴會使 20V 線路臨時增加到 50V，從而損壞下游電路。一種保護系統的建議是使用保護二極管，其中鉗位電壓是要考慮的一項關鍵規格，以確保系統中的電壓低于系統的最大電壓。TVS2200 是使用非常低的鉗位電壓保護 20V 線路的器件。這會導致系統在瞬態事件期間出現 28V 的最大電壓。圖 8-1 和圖 8-2 展示了使用 TVS 器件的結果和好處。另外，表 8-1 展示了建議用于 USB-PD 電壓電平的 TVS 二極管。
| USB-PD 電壓 | 建議的 TVS | 浪涌鉗位電壓 | 封裝 | 尺寸 |
|---|---|---|---|
| 5V | TVS0500 | 9V | DRV | 2mm × 2mm |
| 9V | TVS1400 | 18V | DRV |2mm × 2mm |
| 15V | TVS1800 | 23V | DRV | 2mm × 2mm |
| 20V | TVS2200 | 28V | DRV | 2mm × 2mm |
| 28V | TVS3300 | 38V |
DRV | 2mm × 2mm YZF | 1.1mm × 1.1mm |

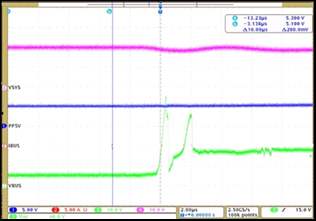

圖 8-1 USB-PD VBUS 過壓事件，無 TVS

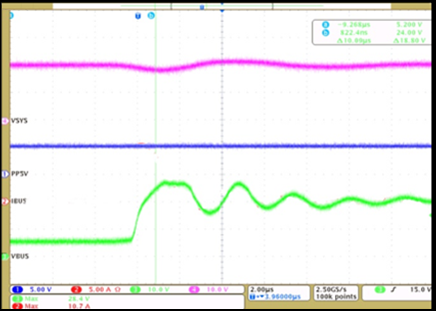

圖 8-2 USB-PD VBUS 過壓，由 TVS2200 鉗位
