8.3 短接至 VBUS

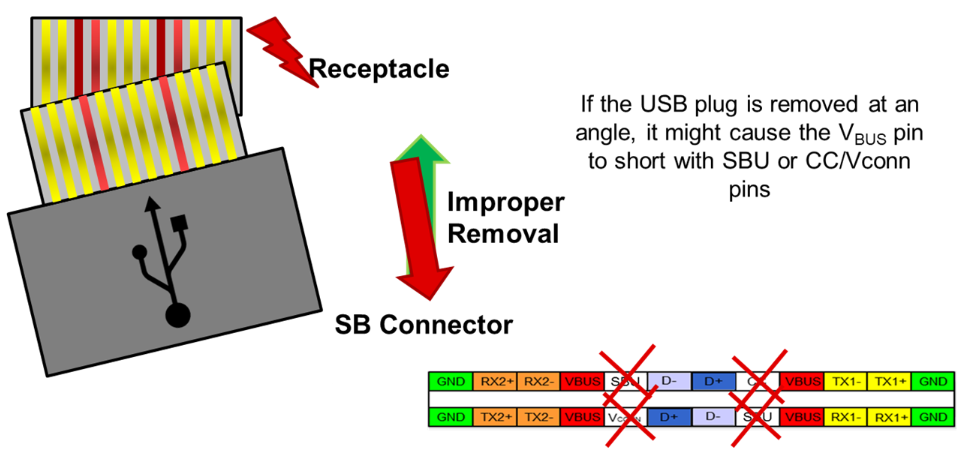

防止短接至 VBUS 是另一個要考慮的問題。在短接至 VBUS 的情況下，由于接近 VBUS，CC 和 SBU 引腳可能會暴露在 VBUS 上的電壓下。圖 8-3 表示發生短接至 VBUS 事件的原因，例如以不當方式移除了連接器。
圖 8-3 短接至 VBUS如前所述，USB-PD 的電壓范圍可以是 5V 到 48V。這需要在 CC、SBU 和 VBUS 引腳上為保護二極管提供相同的工作電壓，以驗證系統是否具備 ESD 保護功能。表 8-8 中顯示了針對這些條件的器件建議。有關 VBUS 短接保護的更多器件，請咨詢 TI 的 USB-PD 團隊。
| 器件 | VRWM (V) | IEC 61000-4-2 (kV)（接觸/空氣間隙） | 電容 (pF) | 通道計數 | 封裝尺寸 (mm) | 推薦用于 |
|---|---|---|---|---|---|---|
| ESD2CAN24-Q1/ESD752 | 24 | 30/30 | 3 | 2 | SOT023 (2.92 x 2.37)，SOT-SC70 (2.0 x 2.1) | VBUS、CC、SBU |
