1 密度
現代電源轉換器模塊以極小的尺寸提供高功率。例如，電源模塊（如 1/4 磚型包）可提供超過 800W 的功率，8 磚型包超過 600W，16 磚型包 400W。柵極驅動器等電子元件需要通過提供小封裝尺寸來適應功率密度增加的趨勢。解決方案尺寸對比如表 1-1 所示。
UCC27614 柵極驅動器有助于更大限度減小電路板柵極驅動部分的 PCB 面積，具體方法是在使用更小封裝 (2mm x 2mm) 的同時，實現與常用雙通道低側柵極驅動器相同或更高的驅動電流 (10A) 能力。柵極驅動器通常用于需要驅動多個 MOSFET 的應用，例如同步整流器。使用兩個 UCC27614 的解決方案尺寸小于單個 IC 雙通道解決方案。這種解決方案尺寸優勢使設計人員能夠提高驅動強度、使用更少的空間并優化 PCB 布局。

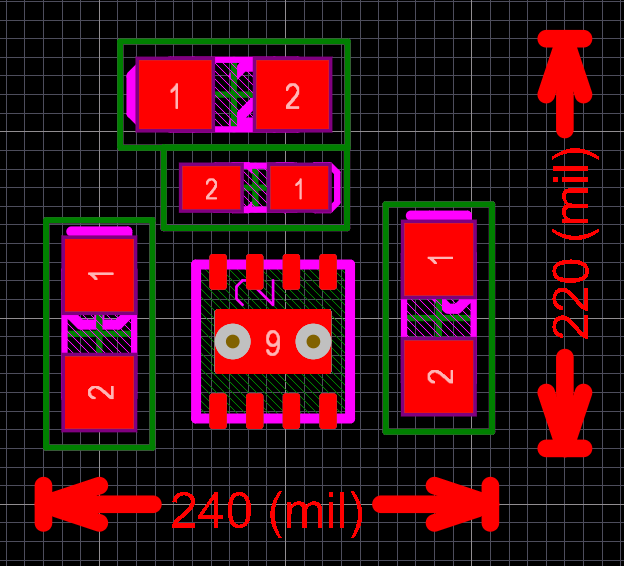

圖 1-1 UCC27614 (2mm x 2mm) 布局示例

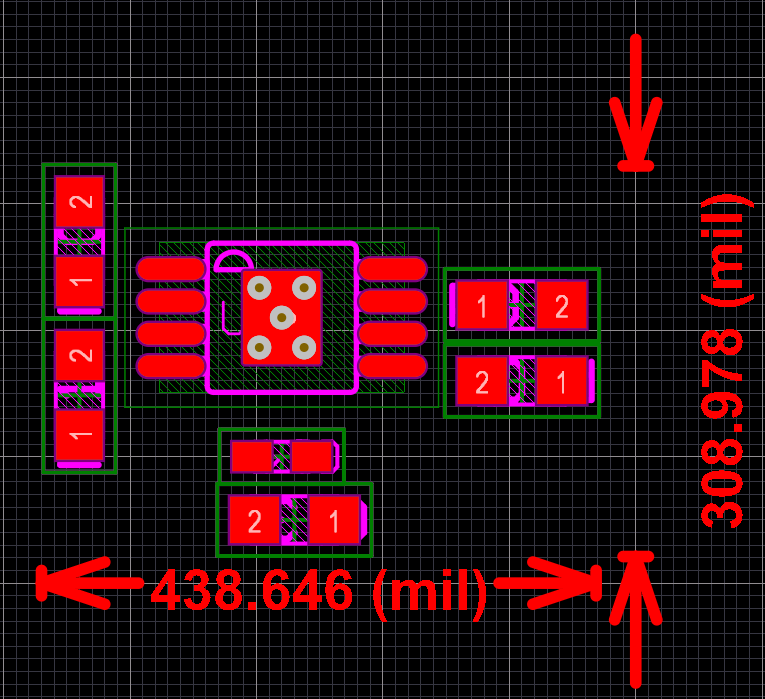

圖 1-2 MSOP (5mm x 3mm) 驅動器布局示例圖 1-1 和圖 1-2 顯示了 UCC27614 和常用的 MSOP (5mm x 3mm) 雙通道低側驅動器（使用帶有單個柵極電阻器和 2 個去耦電容器的簡化柵極驅動電路）之間的 PCB 面積比較。由于同步整流需要 2 個通道，因此 UCC27614 解決方案使用 2 個 IC，總解決方案尺寸為 68.13mm2，而雙通道解決方案實現的尺寸為 87.44mm2。表 1-1 中總結了解決方案總尺寸，其中 2個 UCC27614 IC 使解決方案尺寸減小 22.1%。
| UCC27614 | 雙通道低側驅動器 | |
|---|---|---|
| IC 總數 | 2 | 1 |
| IC 封裝 | 2mm x 2mm | 5mm x 3mm |
| 最大工作電壓 | 30V | 26V |
| 峰值脈沖電流 | 10A | 5A |
| 解決方案尺寸 | 2 x 6.1mm x 5.6mm | 1 x 11.1mm x 7.85mm |
| 解決方案總尺寸 | 68.32mm2 | 87.14mm2 |
該布局在以理想方式驅動 MOSFET 等開關功率器件方面發揮著重要作用。當柵極驅動器遠離 MOSFET 時，寄生元件（例如環路電感）的值會增加。這種增加的環路電感會導致高頻噪聲。由于這種高頻噪聲，系統可能需要額外的緩沖器組件或更大的 EMI 濾波器。在最壞的情況下，這種高頻噪聲可能會對元件造成過度應力和損壞。UCC27614 尺寸小，因此可放置在非常靠近功率 MOSFET 的位置，有助于避免大多數布局相關問題。
