3 柵極驅動關鍵環路

如前所述，柵極驅動器需要盡可能靠近開關功率器件（例如 MOSFET）放置，以實現卓越性能。這些開關電源器件通常在比環境溫度高得多的溫度下運行，并且通常接近其限值（例如 140C）。因此，柵極驅動器還必須能夠在這些較高的環境工作溫度下運行。

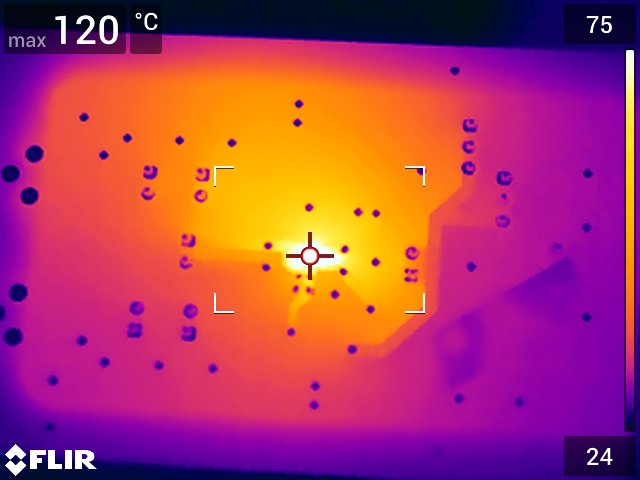

輸出級的較低導通電阻和 UCC27614 的散熱焊盤有助于實現 -40C 至 150C 的寬熱運行時段。UCC27614 不僅可在極高的開關頻率（例如 6MHz）下提供出色的開關性能，而且還能很好地保持在建議的結溫范圍內，如圖 3-1 所示。
