選擇電流檢測電阻旨在避免最小電源電壓 V_{SUPPLY_min} 和最大負載電流 I_{LOAD_max} 期間的電流限制。穩壓器具有元件容差和功率損耗，因此，所設置的峰值電流限制應稍微高于計算的峰值電感器電流。開始可設置為 20% 至 40% 的裕度 (M_{I_LIMIT} = 0.2)。Equation5 用于計算所需的峰值電感器電流限制值。在該設計示例中，M_{I_LIMIT} 選為 30%。

Equation5.

其中

• IL_{PEAK_MAX} 為最大峰值電感器電流

選擇正確的電流檢測電阻是一個迭代過程。第一步是假定無需外部斜率補償 (R_SL = 0Ω)，根據Equation6 計算最大電流檢測電阻。

Equation6.

其中

• V_SL 為 LM5156 內部固定的內部斜率補償

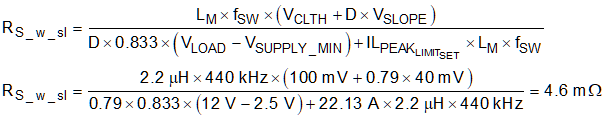

假定無需外部斜率補償，可根據Equation7 計算電流檢測電阻值。

Equation7.

其中

• V_CLTH 為 LM5156 的標稱電流限制閾值

如果計算的 R_{S_wo_sl} 電阻值小于 R_{S_MAX} 電阻值，則選擇 R_{S_wo_sl} 作為電流檢測電阻值 (R_S)。如果計算的 R_{S_wo_sl} 電阻值大于計算的 R_{S_MAX} 電阻值，則有兩種方法可供選擇：減小電流檢測電阻值或添加外部斜率補償。

• 減小電流檢測電阻可提高內部斜率補償?shù)挠行?。由于沒有外部斜率補償，無論占空比如何，峰值電感器電流限制都將保持恒定。降低電流檢測電阻會導致電感器峰值電流限制值增大，從而增加所需的電感器飽和電流額定值。
• 添加外部斜率補償。添加外部斜率補償后，峰值電感器電流限制會隨電源電壓的變化而變化。

將 R_SL 設置為小于 1kΩ 的非零值，即可添加外部斜率補償。在已添加外部斜率補償?shù)膽?yīng)用中，R_S 根據Equation8 計算得出。

Equation8.

其中

• 0.833 是總斜率補償與檢測到的電感器下降電流之比。

R_SL 根據Equation9 計算得出。

Equation9.

其中

• I_SLOPE 為 LM5156 的斜率補償源
• D 為最小電源電壓時的占空比

如果計算的 R_SL 值超過 1kΩ 的最大值，則需減小檢測到的電感器電流的下降斜率。若要減小電感器電流的下降斜率，必須增加 L_M 的電感值。如果 L_M 電感值改變，則必須重新計算電流檢測電阻。如果 R_SL 的計算值為負，則無需外部斜率補償。

在該設計示例中，所選電流檢測電阻值為 4mΩ (R_S)，這是最接近Equation7 中計算值的標準電阻值。選擇該值旨在防止在負載瞬態期間觸發電流限制保護。無需外部斜率補償，R_SL 選擇為 0Ω。峰值電感器電流限制根據Equation10 計算得出。

Equation10.

由于沒有外部斜率補償，無論電源電壓如何變化，峰值電感器電流限制都保持恒定。對于該設計，電感器飽和電流額定值應大于 25A。
