3 TPS62864/6/8/9：VSET/VID 引腳
如前文所述，VSET/VID 引腳用作啟動引腳，可以正確設置器件的輸出電壓和 I2C 地址。在運行期間，該引腳可用于為輸出電壓選擇 VOUT 寄存器（低電平 = VOUT 寄存器 1；高電平 = VOUT 寄存器 2）（請參閱 TPS62868x 具有 I2C 接口、采用 QFN 封裝的 2.4V 至 5.5V 輸入、4A/6A 同步降壓轉換器數據表和 TPS62864/6 具有 I2C 接口、采用 WCSP 封裝的 2.4V 至 5.5V 輸入、4A 和 6A 同步降壓轉換器數據表）。
如果設計人員希望將 VSET/VID 引腳設置為低電平，則可以采用標準配置，如圖 3-1 所示：只需放置一個接地的電阻即可。在 t_startup_delay 期間，可以執行 R2D 轉換而不產生額外寄生效應，而在運行期間會將引腳下拉至 GND。
相反，如果設計人員希望將 VSET/VID 引腳設置為高電平），則需要與電阻并聯一個驅動電路以正確驅動輸入。
推薦的解決方案是使用一個外部數字電路（例如 FPGA 或 MCU）在運行期間正確驅動引腳，如圖 3-1 所示。

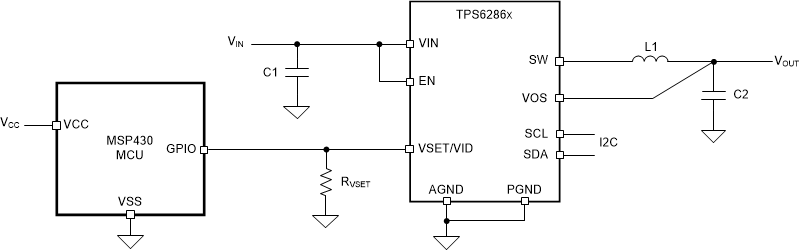

圖 3-1 典型應用原理圖，包括使用 MCU 的 VSET/VID 驅動電路啟動時，GPIO 應處于高阻抗狀態：VSET/VID 引腳只能看到用于設置正確輸出電壓的電阻（加上 GPIO 寄生效應）。在啟動階段之后，設計人員可以根據改變 GPIO 狀態的推薦操作來決定將引腳拉至高電平還是低電平（也可以在運行期間切換引腳極化以適應任何特定需求）。
設計人員只需確保 GPIO 寄生效應低于Topic Link Label2中指出的最大寄生效應。
例如，MSP430FR2000 數據表指定了 20nA 的高阻抗漏電流和 5pF 的輸入電容，符合上述規格。
