4 TPS62800/1/2/6/7/8：VSEL/MODE 引腳
VSEL/MODE 引腳的結構與 VSET/VID 引腳類似，但用于不同的設置。在 t_startup_delay 期間，RVSEL 電阻可以設置輸出電壓值，而在運行期間，該引腳允許啟用強制 PWM 模式（將其連接到高電平）或節電模式（將其連接到低電平）（請參閱 TPS6280x 采用 6 引腳 0.35mm 間距 WCSP 封裝的 1.8V 至 5.5V、0.6A/1A、2.3μA IQ 降壓轉換器數據表）。
針對 VSET/VID 引腳的注意事項仍然適用。如果設計人員希望在 PSM 下運行器件，則可以采用標準配置，如圖 4-1 所示：放置一個接地的電阻即可。在 t_startup_delay 期間，可以執行 R2D 轉換而不產生額外寄生效應，而在運行期間會將引腳下拉至 GND。

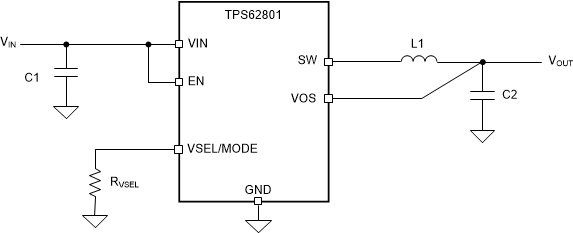

圖 4-1 TPS62801 典型應用原理圖相反，如果設計人員希望將 VSEL/MODE 引腳設置為高電平（強制 PWM 運行模式），則需要與電阻并聯一個驅動電路以正確驅動輸入。
推薦的解決方案是使用一個外部數字電路（例如 FPGA 或 MCU）在運行期間正確驅動引腳，如圖 4-2 所示。與以前一樣，設計人員需要確保 GPIO 寄生效應低于Topic Link Label2中指出的最大寄生效應。

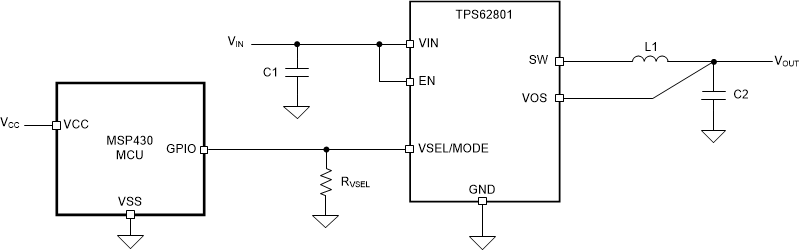

圖 4-2 典型應用原理圖，包括使用 MCU 的 VSEL/MODE 驅動電路
