3 啟動電路

待機功耗是電池供電系統的一項關鍵要求。電阻啟動電路會在高輸入電壓下產生高靜態損耗。因此，建議使用外部有源啟動電路或集成高壓啟動功能的器件，例如 UCC28730-Q1 或 UCC28740-Q1。

圖 3-1 展示了如何為采用 UCC28C56H-Q1 等電阻啟動的控制器實現外部有源啟動電路。

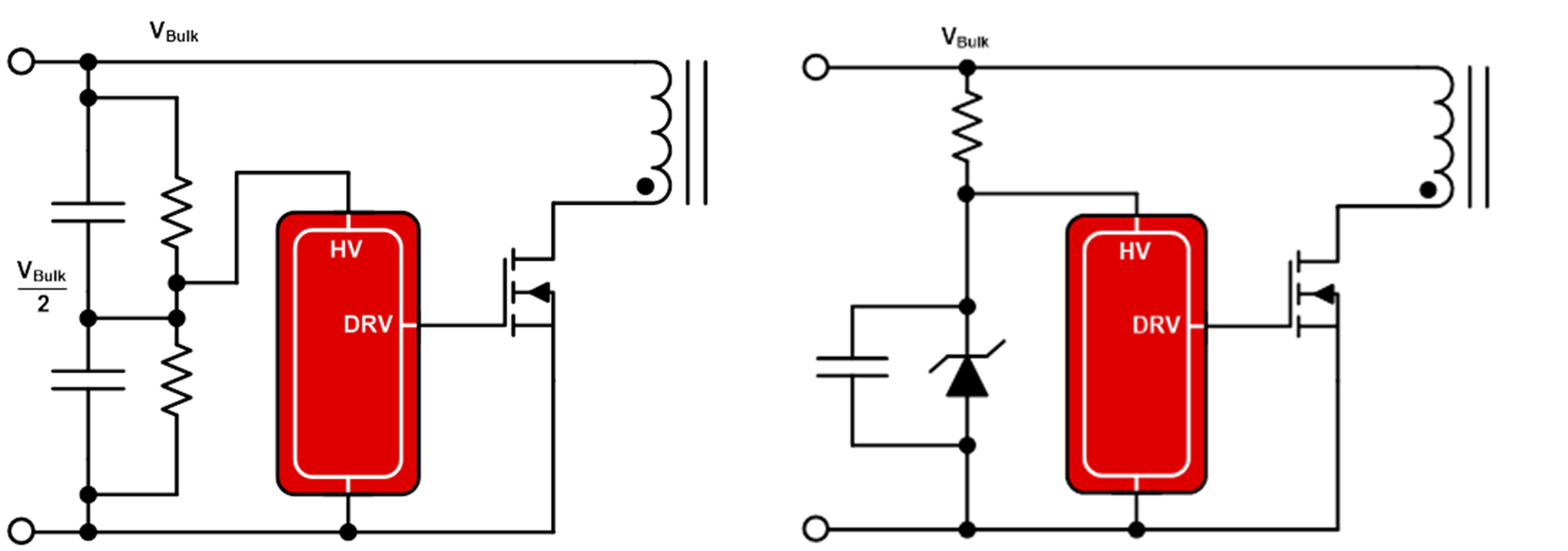

UCC28730-Q1 和 UCC28740-Q1 提供了集成式 700V 啟動，因此可直接由 400V 電池供電運行，而不是由 800V 電池供電運行。如圖 3-2 所示，從堆疊電容器組的中心點為啟動電路供電，或使用鉗位電路來鉗制電壓，可直接依靠 800V 電池運行。

圖 3-2 支持大于 700V 輸入的實現方案

UCC28700-Q1、UCC28730-Q1 和 UCC28740-Q1 變頻峰值電流模式反激式控制器和 UCC28C56H-Q1 固定頻率峰值電流模式 PWM 控制器提供了寬 UVLO 遲滯，允許在觸發 UVLO 之前在 VDD 電壓上留出更多的裕度，這提供了較長的軟啟動時間，并且在 VDD 引腳上需要的電容更少。
