3 DC+ 電源解決方案

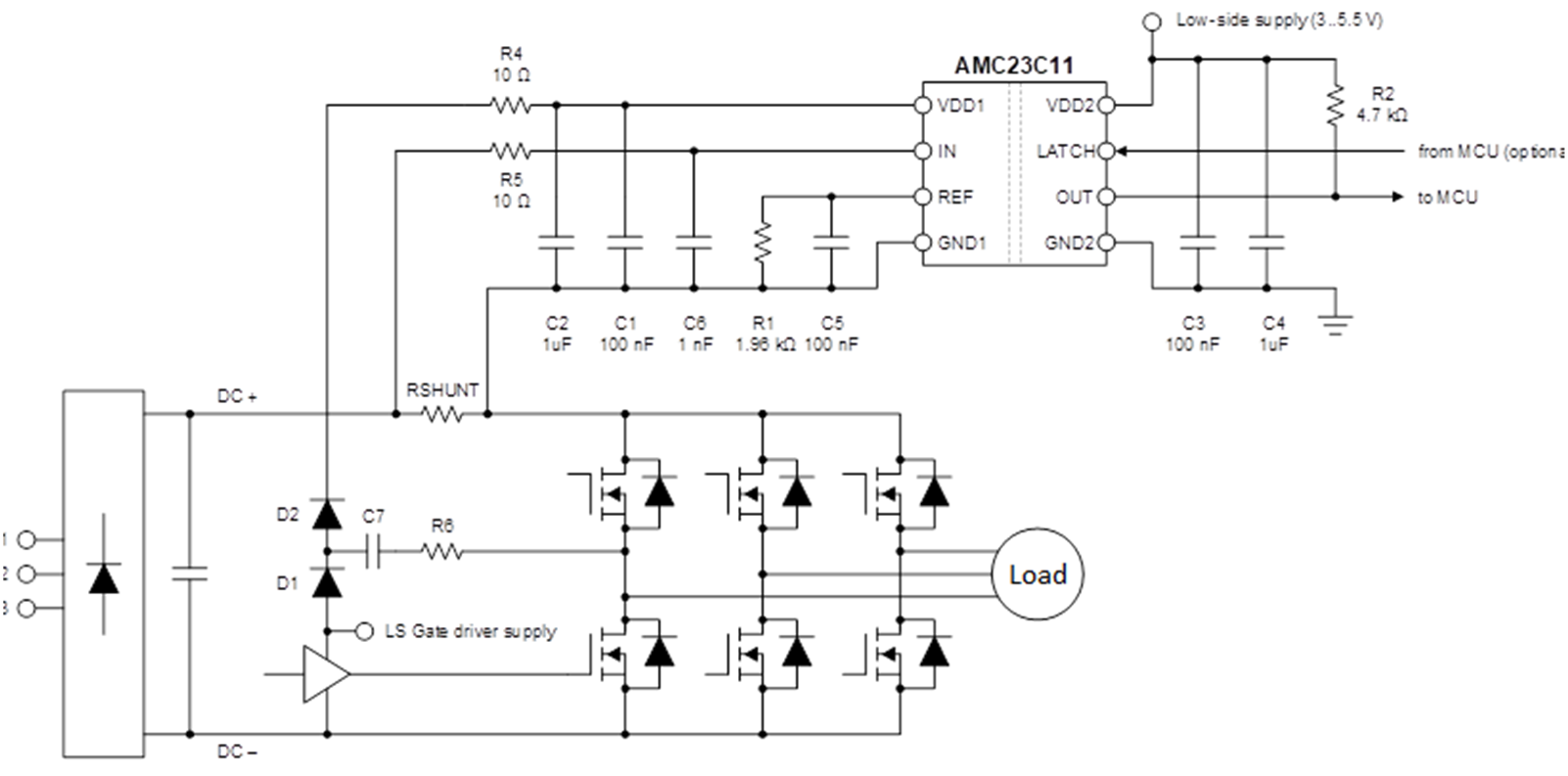

圖 3-1 展示了 DC+ 電源的實現方式。

圖 3-1 DC+ 電源解決方案

DC+ 電源解決方案由兩部分組成。第一部分是自舉電路，其中包含一個高壓二極管 D1、一個電容器 C7 和限流電阻器 R6。C7 由低側柵極驅動器電源充電。第二部分是電荷泵，其中包含一個高壓二極管 D2、一個電容器 C2 和限流電阻器 R4。當半橋開始運行時，有以下三種運行狀態：

• 當?shù)蛡?cè) IGBT 導通時，C7 由低側柵極驅動器的電源充電，而 D2 關斷。
• 當高側 IGBT 導通時，D2 導通，C7 為隔離式比較器和電容器 C2 充電。
• 當?shù)蛡?cè) IGBT 再次導通時，C7 由低側電源充電，C2 繼續為隔離式比較器供電。

總之，這種基于電荷泵的自舉電路在 IGBT 開關階段借助電容器 C7 和 C2 中存儲的能量為隔離式比較器供電。
