ZHCACK4 april 2023 BQ25890H
2.3 適用于 BC1.2/HVDCP 標準電源的關鍵寄存器配置（無 DPDT 信號開關）

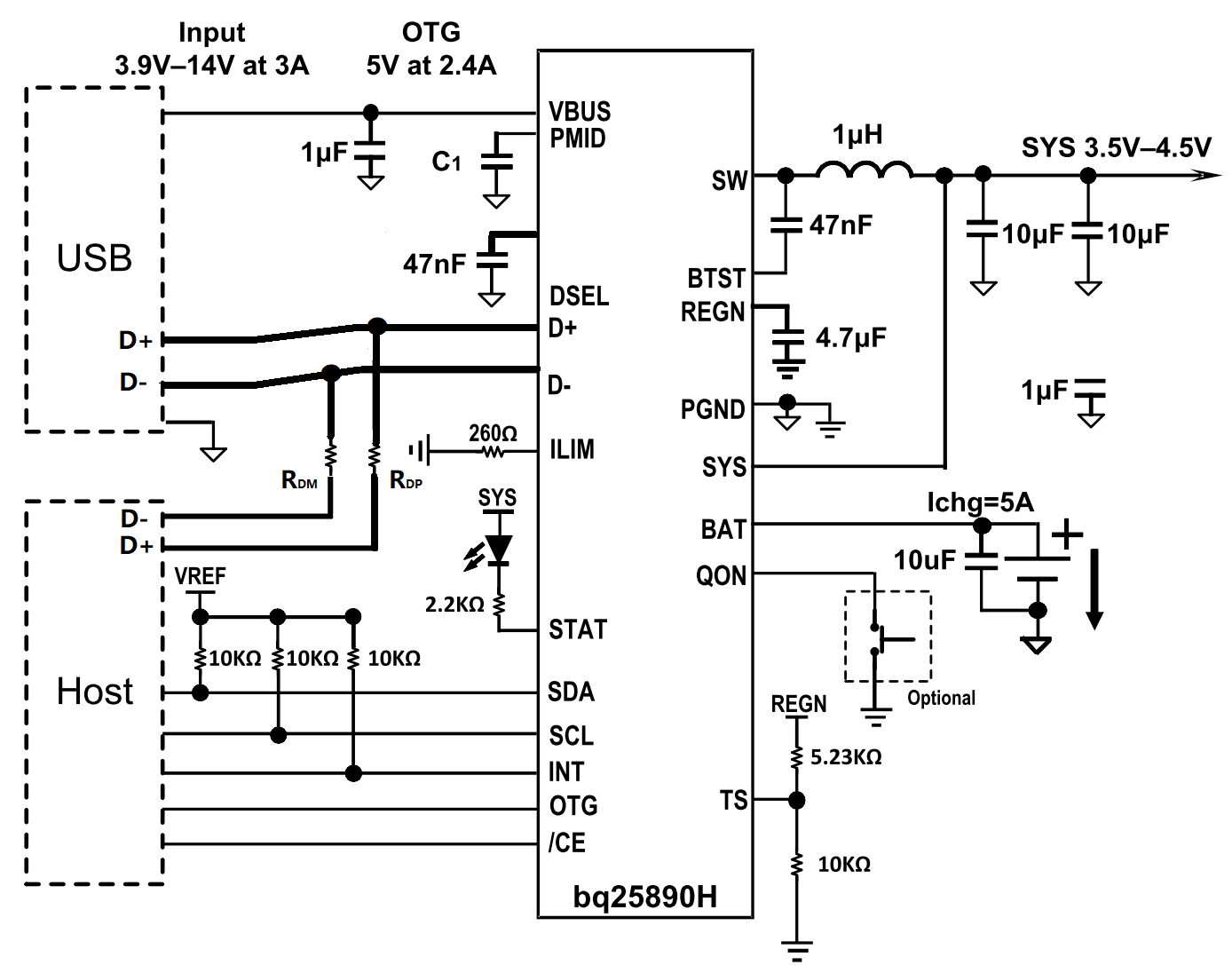

圖 2-4 不帶 DPDT 開關的典型簡單原理圖有時，為了降低成本，會省去 DPDT 開關，因此 BQ25890H 的 DPDM 引腳將通過 RDP 和 RDM 電阻器連接到 AP（主機）和 USB 端口。請注意，RDP 和 RDM 的電阻必須根據 USB 信號的眼圖質量進行調整。
第 1 步：
當交流適配器插入 PD 時，BQ25890H 可以啟動交流適配器識別過程并保持：
REG02，位 0 = 1，啟用自動 DPDM 檢測（保持默認值）
說明：
位 0：自動 D+/D– 檢測啟用
0：插入 VBUS 時禁用 D+/D– 或 PSEL 檢測
1：插入 VBUS 時啟用 D+/D– 或 PEL 檢測（默認）
步驟 2 ：
識別后，BQ25890H 將向 AP 發送 INT，然后 AP 將通過讀取以下內容接收適配器類型：
REG0B 位 5 至位 7
位描述：
VBUS 狀態寄存器
000：無輸入
001：USB 主機 SDP
010：USB CDP (1.5A)
011：USB DCP (3.25A)
100：可調高電壓 DCP (MaxCharge) (1.5A)
101：未知適配器 (500mA)
110：非標準適配器 (1A/2A/2.1A/2.4A)
111：OTG 說明：在 IINLIM 寄存器中報告軟件電流限值
步驟 3 ：
AP（主機）將配置 BQ25890H 充電曲線，并根據交流適配器類型啟動充電過程。
