1 TI 25G/28G 重定時器和轉接驅動器概述
圖 1-1 和圖 1-2 展示了 TI 的 25G/28G 重定時器和轉接驅動器的功能方框圖。從方框圖中可以看出，重定時器和轉接驅動器在功能上存在一些關鍵差異。
- 重定時器實現時鐘和數據恢復 (CDR) 以及采樣器功能塊，能夠以更低的抖動輸出輸入信號的重定時版本。另一方面，轉接驅動器不包含與重定時 CDR 相關的功能塊。
- 轉接驅動器實現了兩級連續時間線性均衡器 (CTLE)，作為其接收均衡的唯一形式。
- 除了 CTLE，重定時器還實現了判決反饋均衡器 (DFE)。因此，重定時器具有增強的后標均衡功能。
- 重定時器還包含轉接驅動器不提供的其他診斷功能，包括 PRBS 模式生成和檢查，以及眼圖監視器功能。

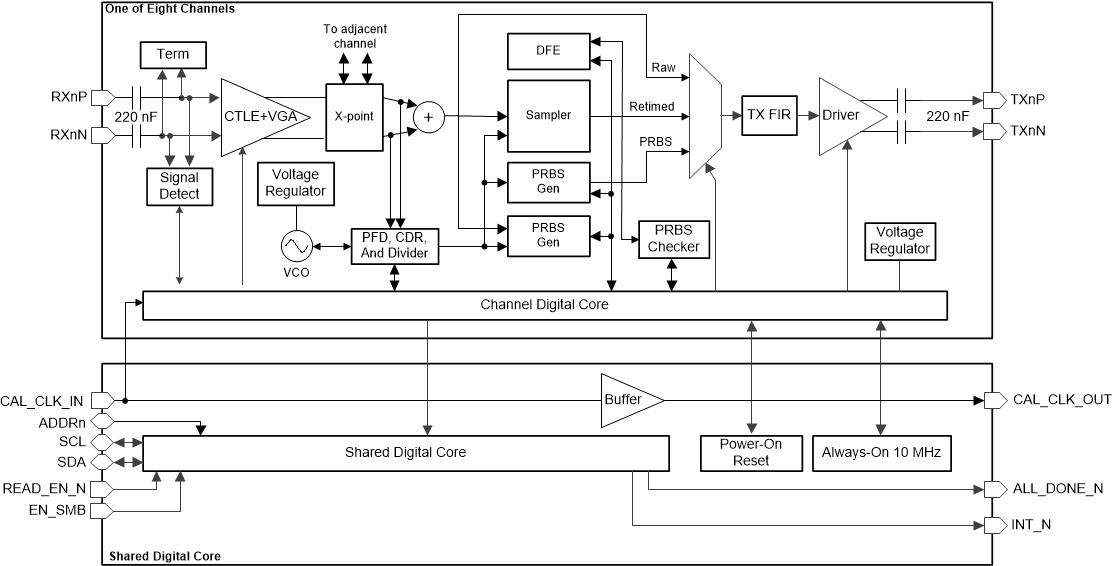

圖 1-1 DS280DF810 重定時器功能方框圖

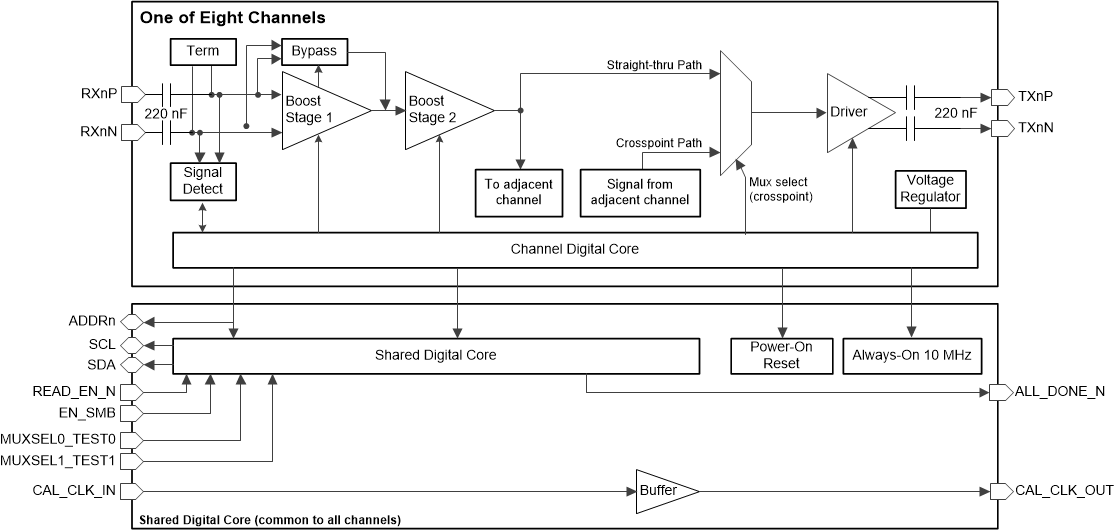

圖 1-2 DS280MB810 轉接驅動器功能方框圖
