ZHCACP4A May 2023 – December 2023 TMAG3001 , TMAG5253
2.2 按需轉換
為了更好地控制采樣時間點并保持低功耗，適用于空間受限設計的 TMAG5273 或 TMAG3001 等數字線性霍爾傳感器允許微控制器僅在必要時觸發轉換。TMAG5273 可置于低功耗待機模式，在這種模式下，微控制器可使用 INT 引腳或通過 I2C 命令觸發轉換，并使傳感器與系統需求保持同步。圖 2-3 所示為連接到微控制器的 3D 霍爾效應傳感器的典型應用圖。圖 2-4 顯示了微控制器觸發轉換的時序圖。

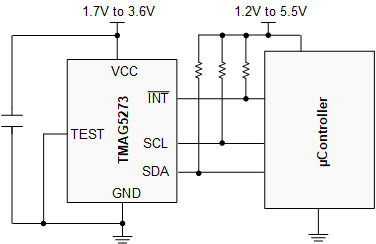

圖 2-3 TMAG5273 的典型應用圖展示了使用 INT 引腳觸發轉換的能力
圖 2-4 按需轉換的時序圖
