ZHCACT3 june 2023 LMK6C , LMK6D , LMK6H , LMK6P
3 使用在線估算器計算 MTBF 和時基故障
TI 提供了一個在線計算器，即 MTBF/時基故障估算器工具，用于計算 MTBF 和時基故障。圖 3-1 顯示了在線估算器的快照。本節以 LMK6C 為例介紹了如何使用估算器工具。
在 MTBF 和時基故障估算器下提供的輸入中輸入 TI 器件型號，如圖 3-1 中所示。然后點擊 Search 按鈕。

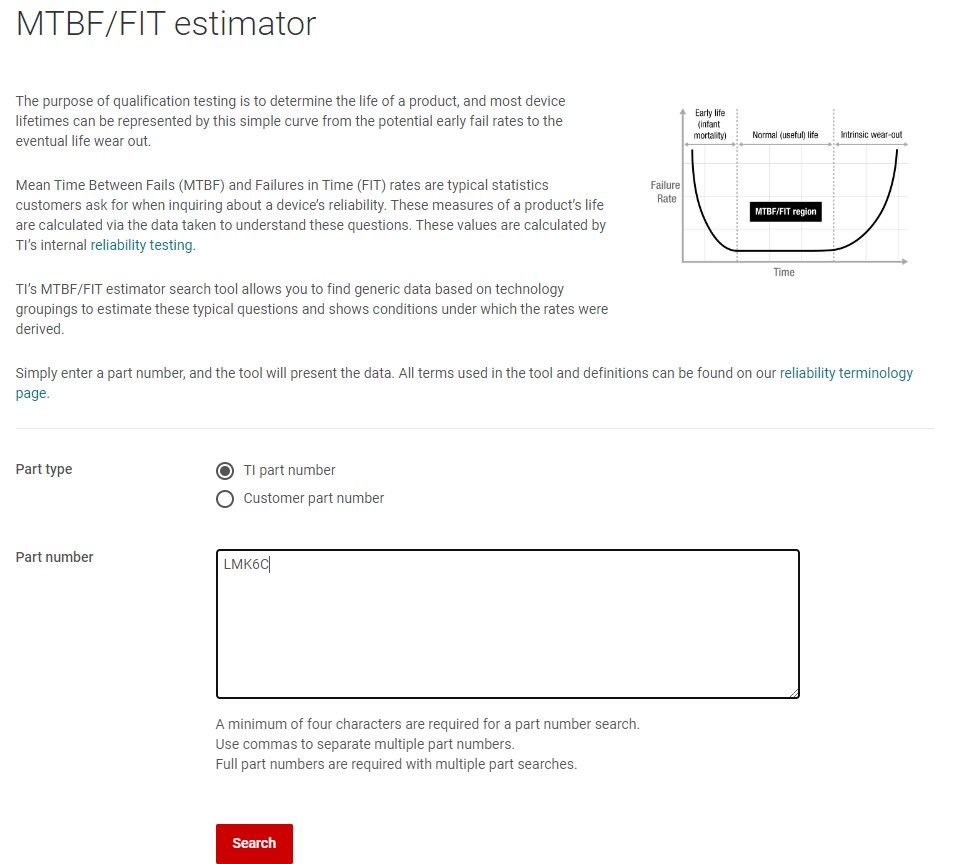

圖 3-1 在線 MTBF 和時基故障估算器工具的快照在提供的 LMK6x 列表下選擇特定器件型號。點擊單個器件可生成 MTBF 和時基故障信息，如圖 3-2 所示。

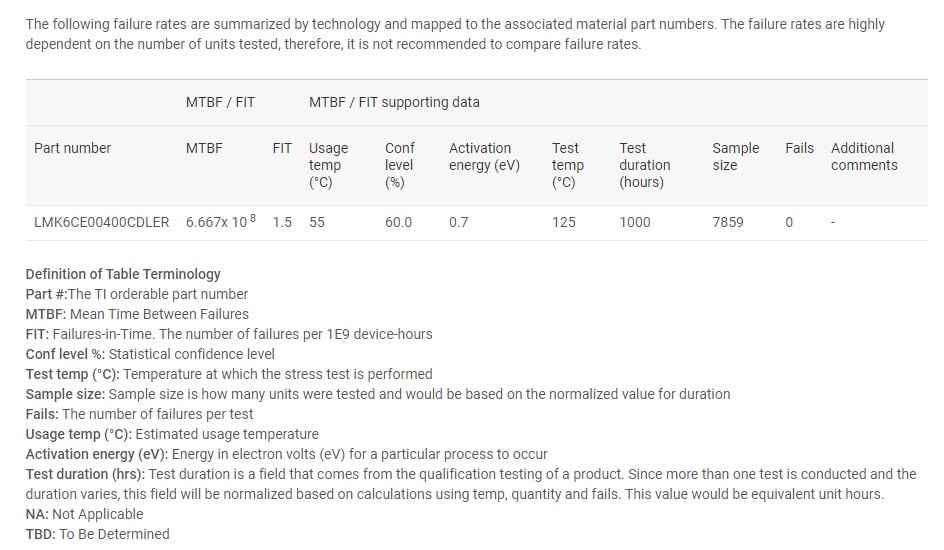

圖 3-2 為 LMK6C 生成的 MTBF 和時基故障信息在圖 3-2 中所示的信息上方，是降額工具按鈕。使用此降額工具可以找到不同用途和工作溫度的時基故障計算，而不是上一節中計算的 55°C 的計算。輸入在 55°C 工作時 BAW 振蕩器時基故障率為 1.5，并使用滾動選項升高/降低應用溫度，以確定不同工作溫度下的 MTBF 數。

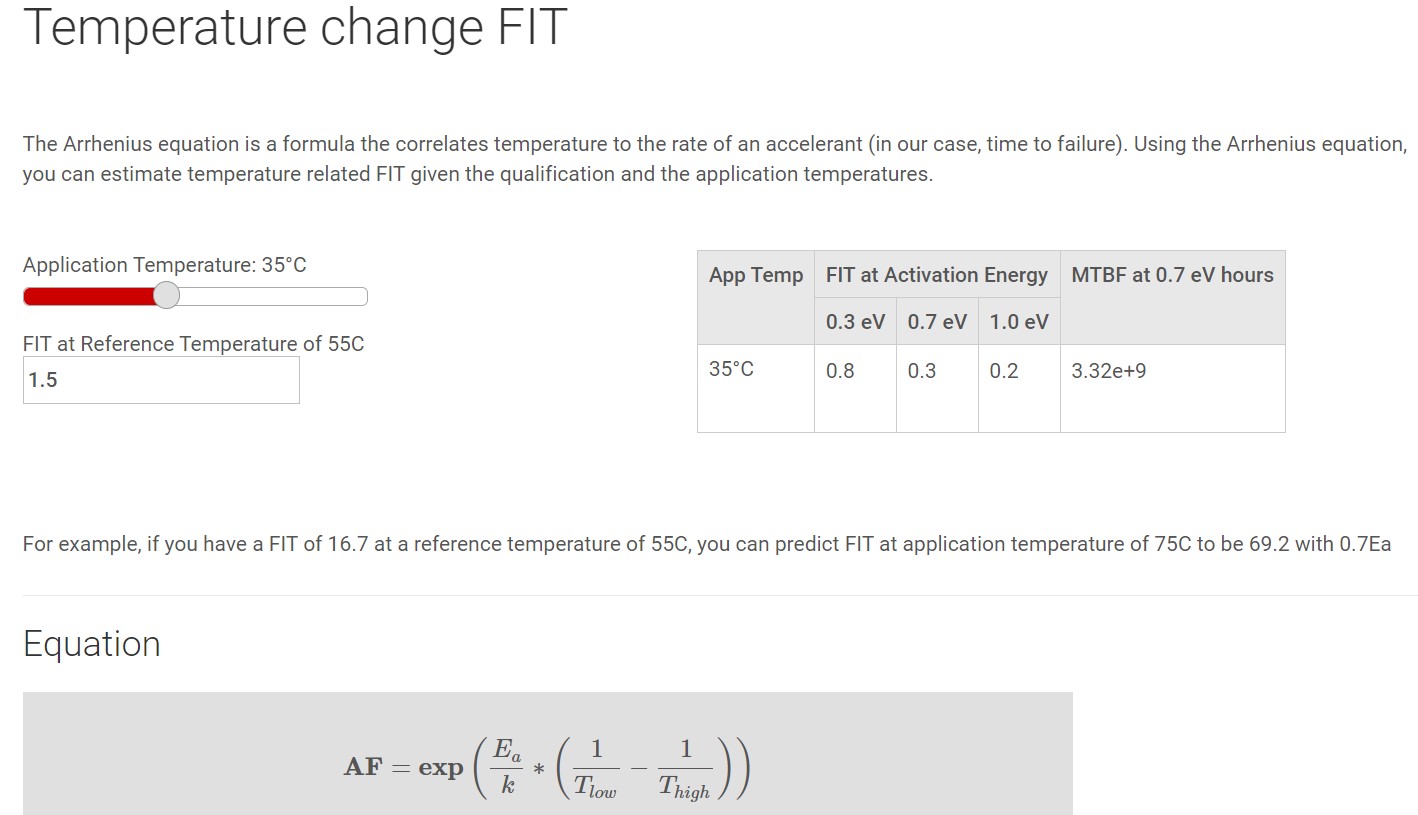

圖 3-3 使用 55°C 用例的降額工具快照如圖 3-3 所示，對于 35°C 的工作溫度用例，時基故障值為 0.3。
