2 使用 3D 霍爾傳感器進行角度測量

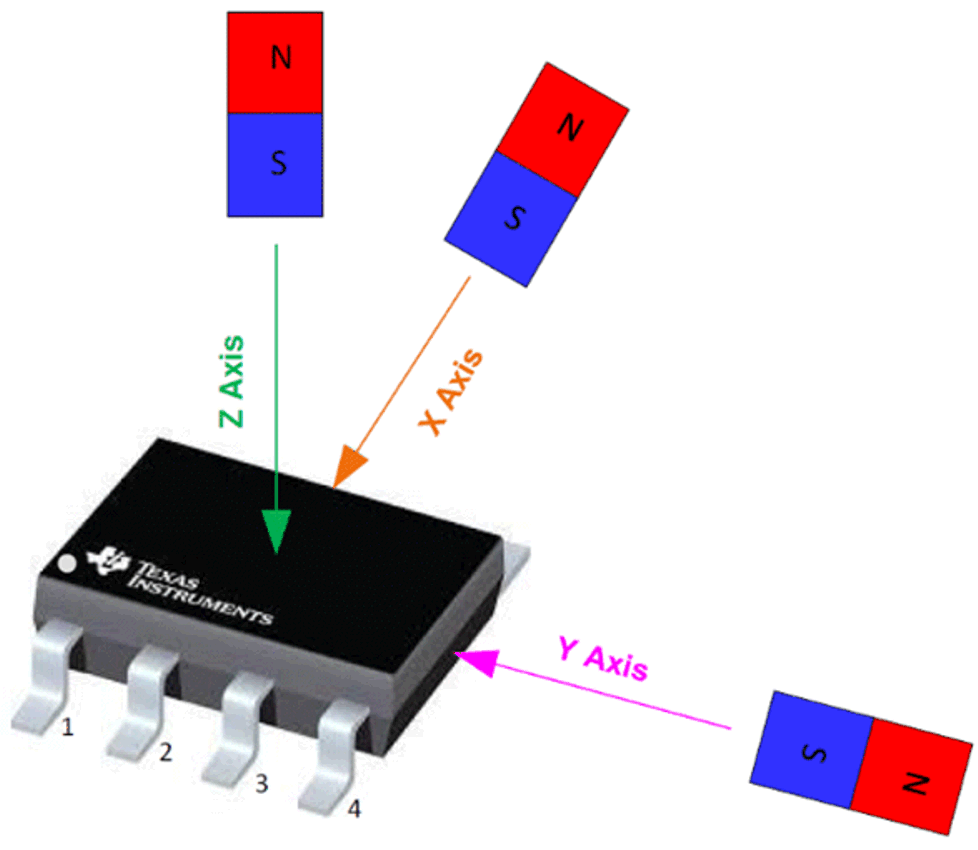

TI 提供幾種不同類型的霍爾效應傳感器：開關、鎖存器、單軸線性傳感器和 3D 線性傳感器。線性霍爾傳感器輸出模擬或數字信號，當外部磁場強度改變時，輸出也會改變。與單軸傳感器不同，3D 線性傳感器可以使用來自所有 3 個方向的磁場數據來計算角度和幅度。集成角度計算引擎 (CORDIC) 為同軸和離軸角度測量拓?fù)涮峁┩暾?360° 角度位置信息，請參閱圖 2-1。使用用戶選擇的兩個磁軸執行角度計算。3D 線性霍爾效應傳感器的三軸靈敏度定義如圖 2-2 所示。
