2.3.2 實現方案 1：浮動磁體加上線性霍爾效應傳感器
一種實現方式是將磁體置于浮子中，使得磁體隨著液位的變化而上下垂直浮動。
在圖 2-4 所示的迎面方向上，傳感器直接放在磁體下方，以便當磁體上下浮動時，磁體會移向和遠離傳感器。有關迎面實現方案的更多詳細信息，請參閱使用霍爾效應傳感器進行迎面線性位移感應 應用簡報。
在圖 2-5 所示的滑過方向上，傳感器放在磁體旁邊，以便磁體在傳感器旁邊移動。有關滑動位移實現方案的詳細信息，請參閱使用線性霍爾效應傳感器跟蹤滑動位移 應用簡報。
液位測量范圍和分辨率會因磁體的尺寸和強度以及傳感器靈敏度而受到限制。這種設置有時需要較大的磁體，因此需要較大的浮塊。如果因為容器的幾何形狀而導致距離過大，也可能會出現問題，因為離磁體越遠，磁場就會大大減弱。如果系統只需要知道容器是否將空后者判斷是否有容器液位較淺，則迎面和滑過配置都效果不錯。

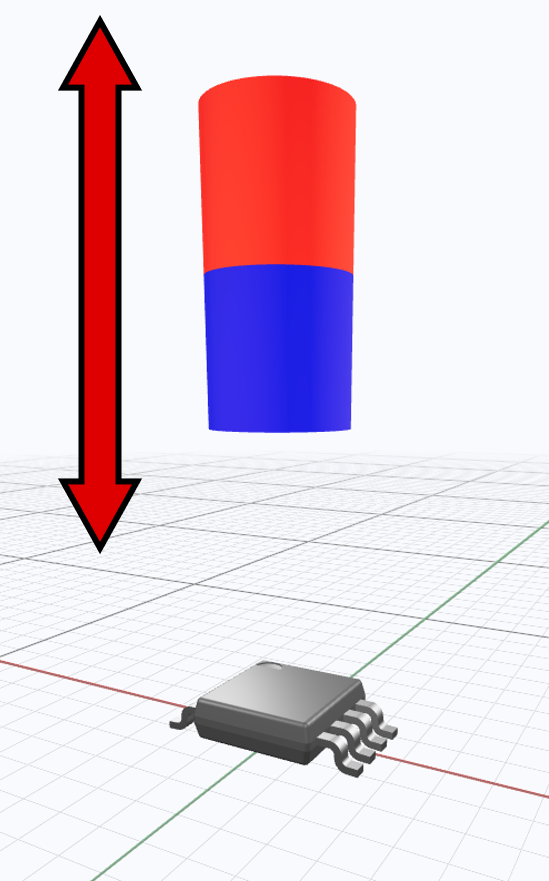

圖 2-4 迎面

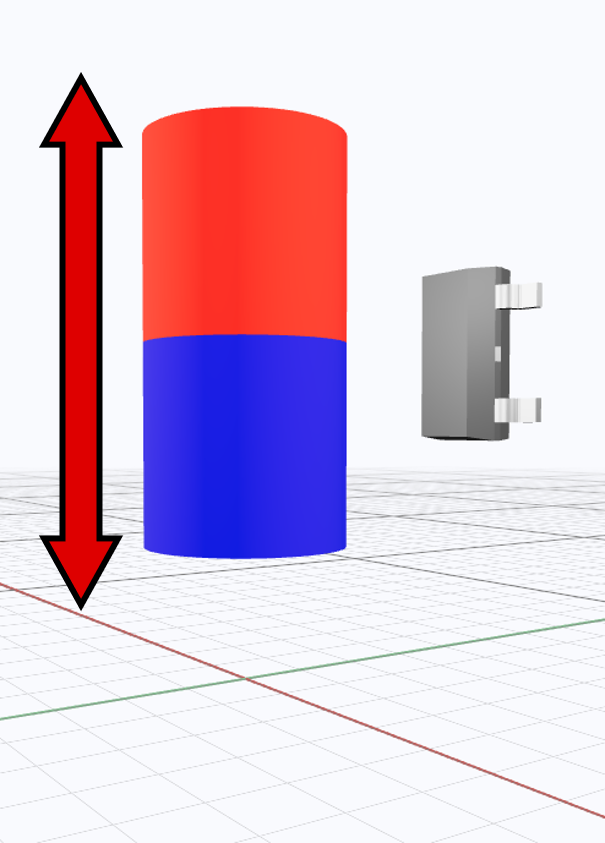

圖 2-5 滑過
