4 USB 3.1 第 2 代

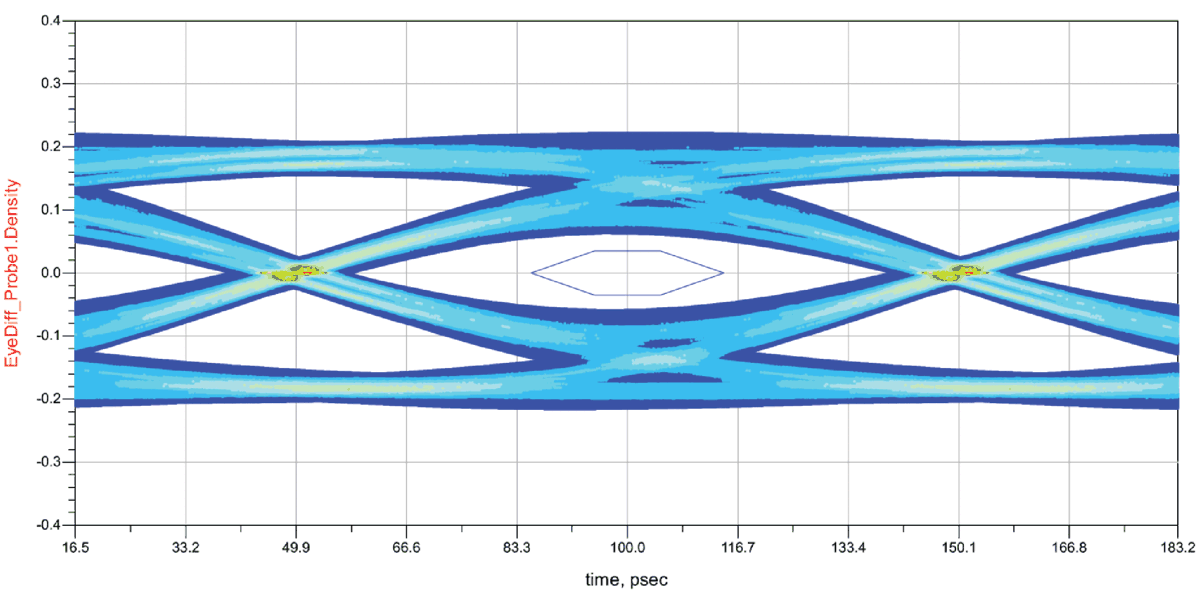

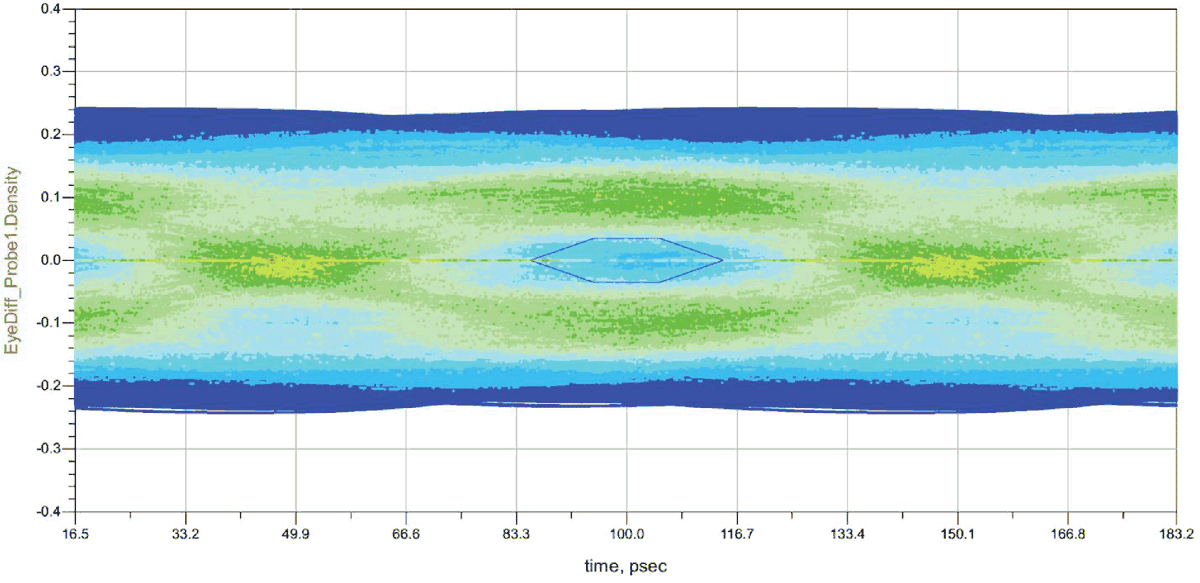

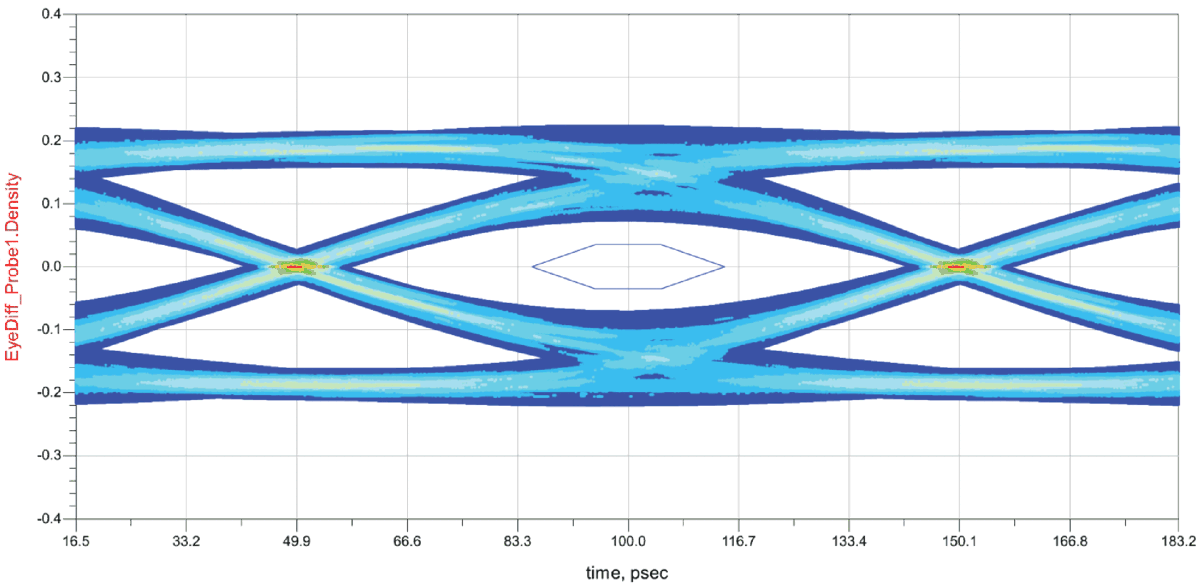

雖然 USB 3.1 第 1 代支持 10Gbps 的數據速率，并要求 ESD 保護二極管的電容小于 0.5pF，但 USB 3.1 第 2 代支持 20Gbps 的數據速率，且要求 ESD 保護二極管的電容小于 0.3pF。圖 4-1、圖 4-2 和圖 4-3 分別繪制了無 ESD 保護二極管、有 TPD4E02B04 保護二極管和 0.5pF 保護二極管的數據眼圖。

表 4-1 列出了有無 ESD 保護情況下的眼圖測量結果。

20Gbps 信號仍然能夠在 TPD4E02B04 的低電容下保持信號完整性，同時為第 2 代 USB 3.1 發(fā)送器提供 ESD 保護。使用電容為 0.5pF 的 ESD 保護二極管時，結果顯示了一個沒有不同數據的眼圖。這直觀地展示了高電容對高速數據信號的影響。

各種 PCB 設計有許多不同的規(guī)格需求。下面列出了 TPD4E02B04 的一些額外器件，這些器件滿足高速信號的超低電容需求，同時利用更少的 PCB 空間。更多的器件可以通過產品選擇工具 在線找到。這些器件具有各種通道覆蓋范圍、封裝尺寸、雙向/單向功能、浪涌額定值和鉗位電壓。
