3 USB 3.0 第 1 代
圖 3-1 展示了符合 USB 3.1 第 1 代標準的全通道模型，未添加 ESD 保護二極管。產生的眼圖如圖 3-2 所示。圖 3-3 展示了在源極連接器處使用德州儀器 (TI) TPD4E02B04 ESD 保護二極管的同一電路的眼圖。原理圖模型如圖 3-4 所示。

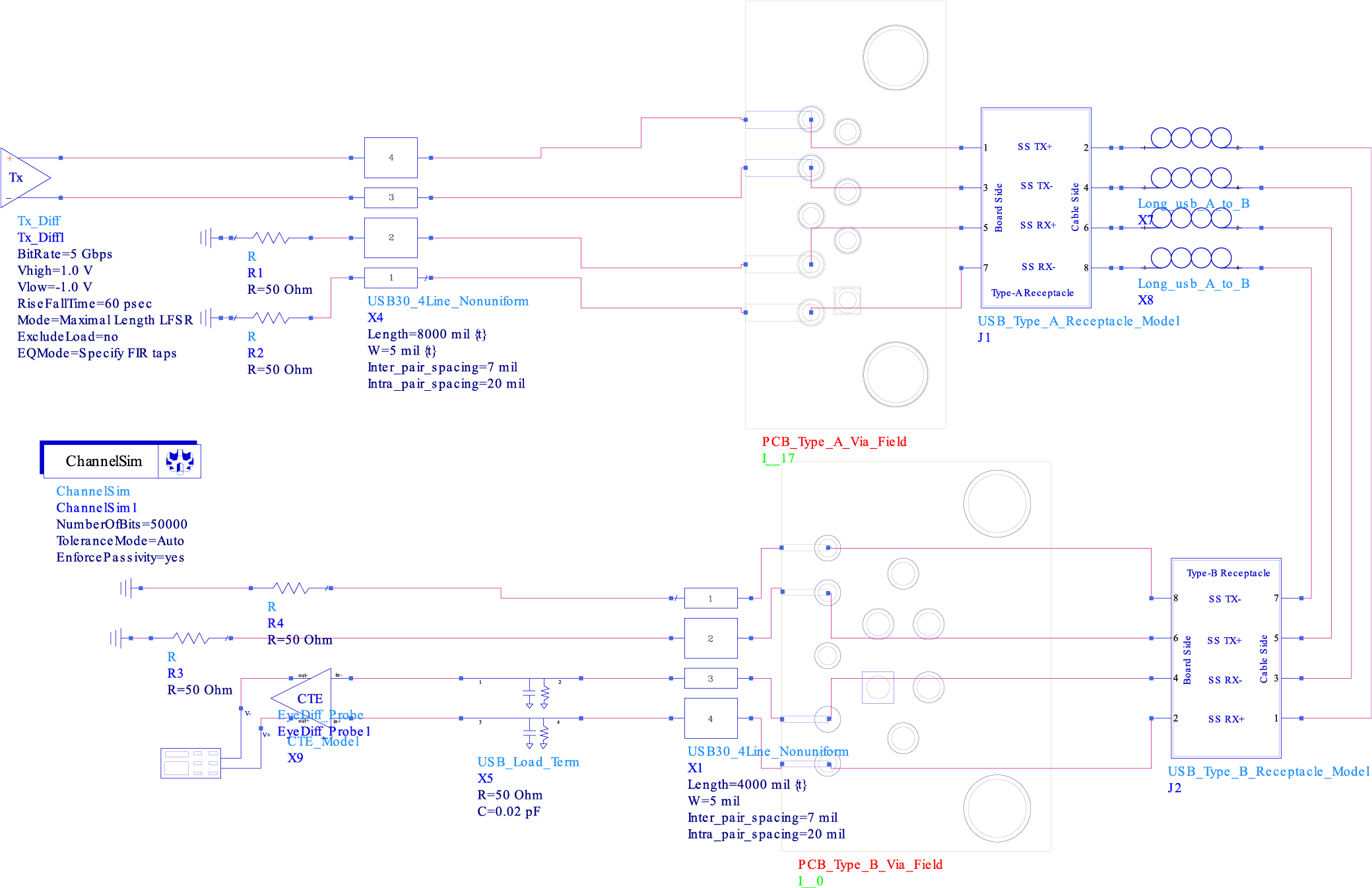

圖 3-1 無 ESD 保護的 USB 3.0 第 1 代完全合規原理圖

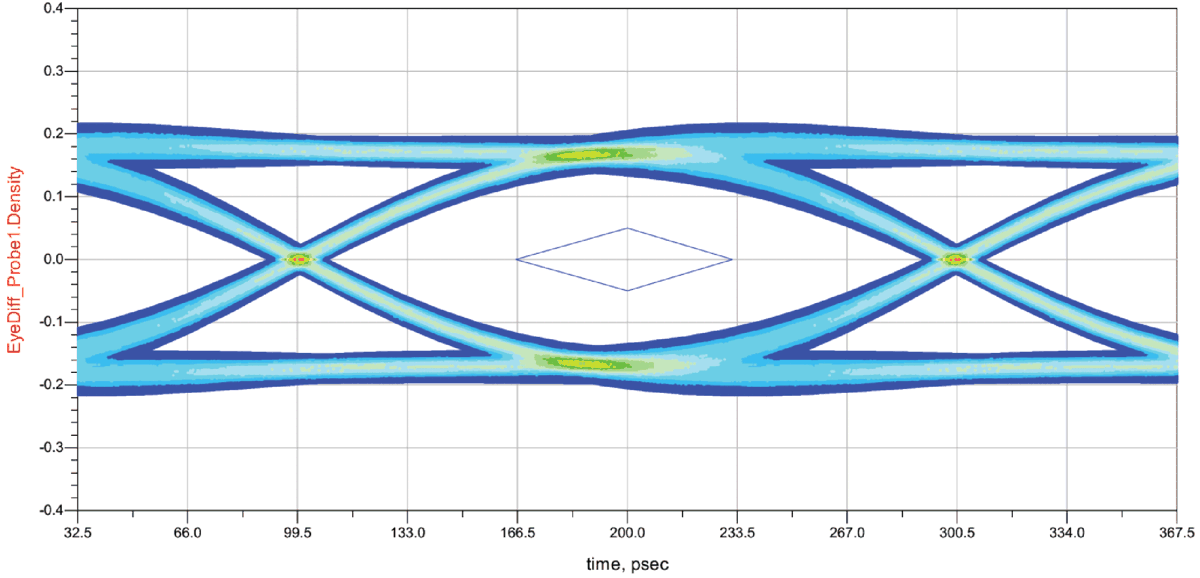

圖 3-2 無 ESD 保護的 USB 3.0 第 1 代眼圖

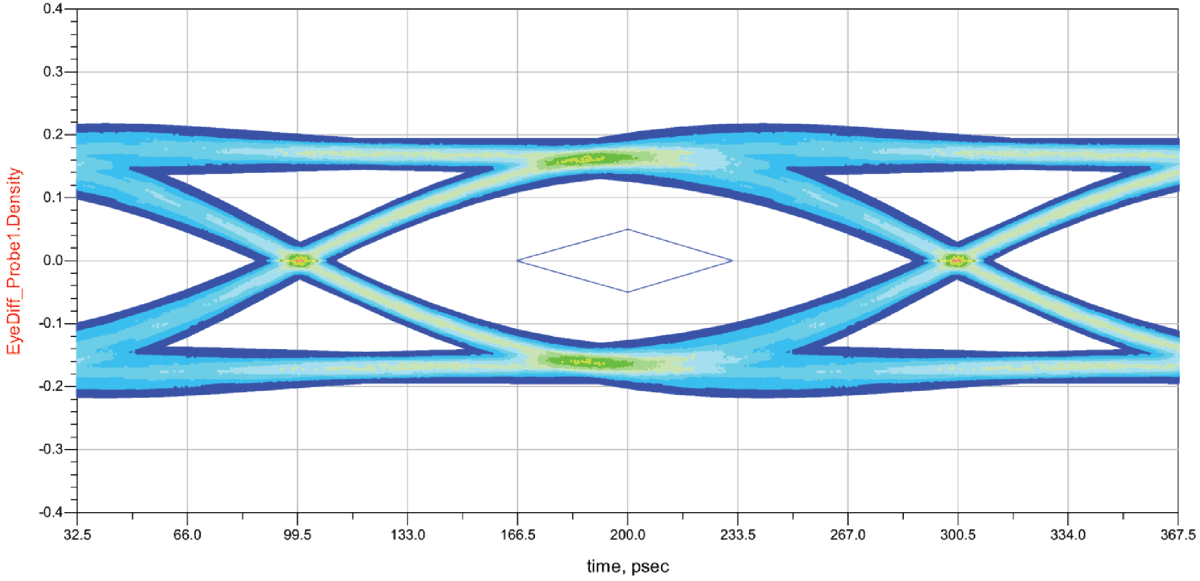

圖 3-3 具有 TPD4E02B04DQA ESD 保護的 USB 3.0 第 1 代眼圖

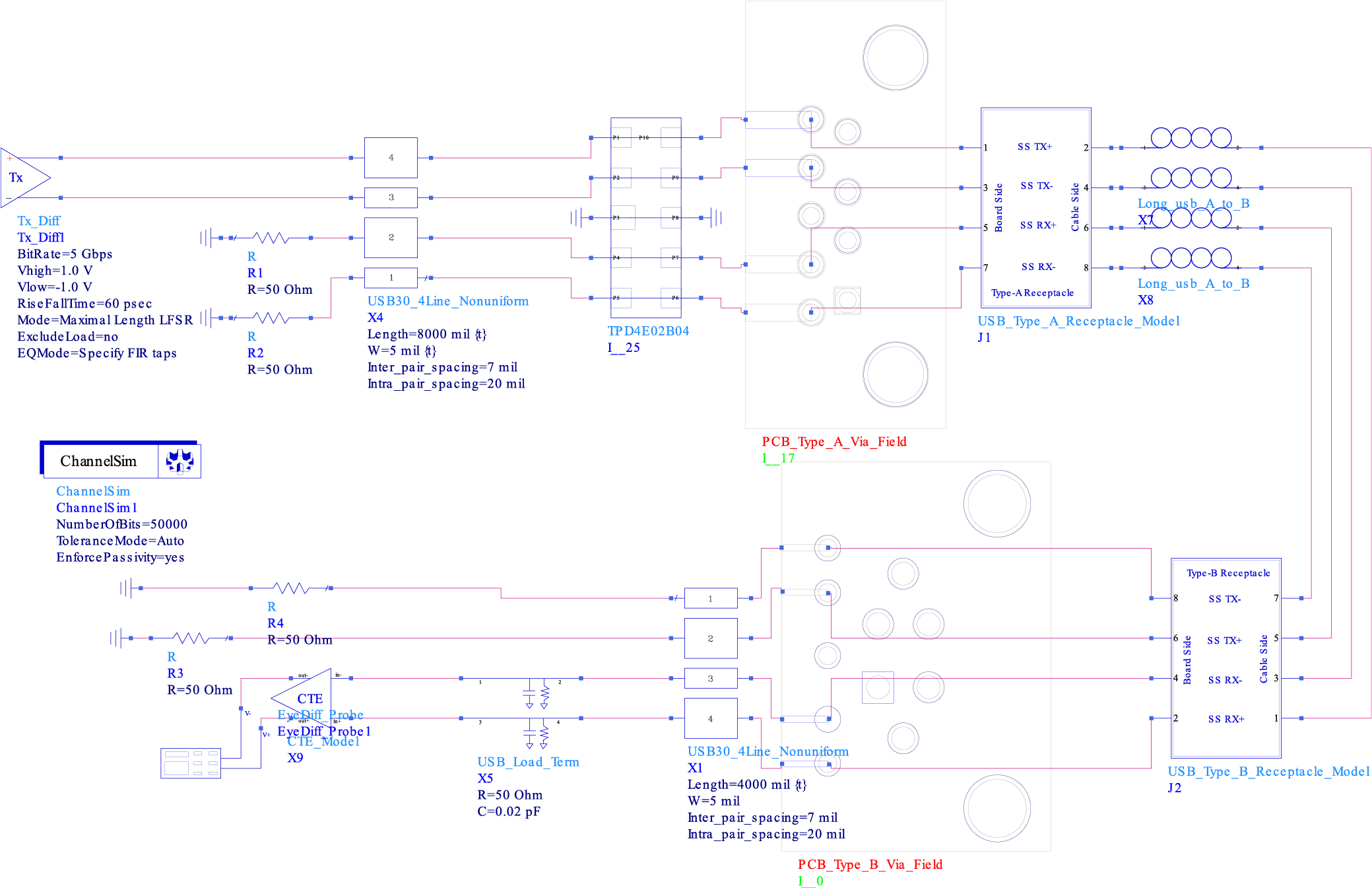

圖 3-4 具有 ESD 保護的 USB 3.0 第 1 代完全合規原理圖表 3-1 所示為有無 ESD 保護情況下的眼圖測量結果：
表 3-1 有無 ESD 保護的眼圖測量結果
| 無 ESD 保護 | TPD4E02B04 | 更改 | |
|---|---|---|---|
| 上升時間 | 81.96ps | 86.18ps | +4.22ps |
| 下降時間 | 81.89ps | 86.11ps | +4.22ps |
| 眼高 | 266mV | 243mV | -23mV |
| 眼寬 | 182.8ps | 177.7ps | -5.1ps |
| 抖動 (PP) | 17.2ps | 22.8ps | +5.6ps |
| 抖動 (RMS) | 2.969ps | 3.836ps | +0.867ps |
ESD 保護二極管的額外電容通過減慢上升和下降時間來對上升和下降時間產生影響。這也會對表中的其余值產生負面影響。然而，TPD4E02B04 的低電容只會對眼圖有細微影響，這使其成為 USB 3.0 第 1 代系統中 ESD 保護的理想選擇。TPD4E02B04 在 USB 3.1 第 2 代應用中也取得顯著成效。
