5.4 檢查
通常通過使用透射類型的 X 射線設備來完成 PCB 上的 QFN 和 SON 檢測。
在大多數情況下，不會進行 100% 的檢測。通常，X 射線檢測用于確定工藝參數，然后監測生產設備和工藝。透射 X 射線可以檢測橋接、短路、開路和焊料空洞。X 射線檢測設備有許多不同的類型，功能也各不相同。X 射線檢測系統具有從手動光學檢測到自動光學檢測 (AOI) 的各種功能。不同的系統還提供單維或多維檢測功能。
如節 5.2所述，在回流焊過程中，QFN 和 SON 利用表面張力與焊盤自動對齊。因此，QFN 和 SON 不大可能發生邊緣錯位。如果發生錯位情況，則可能是整個焊盤引起的。這種效果使得可以在回流焊之后進行粗略的視覺對齊檢查。PCB 上的基準標記有助于對 PCB 進行目視檢查，還可用于在任何返工過程中手動放置裝置。
外部圓角的形成可能因制造因素而異，例如助焊劑活性、焊料量和總體間隙高度。由于 TI 無法控制的因素，無法保證組裝過程中封裝側面的焊錫圓角高度一致。IPC-A610D 不需要側面圓角，因?yàn)閭?cè)面終端未進行電鍍。雖然元件側面的潤濕性似乎有所減少，但下面的焊點不受影響（請參閱圖 5-3）。

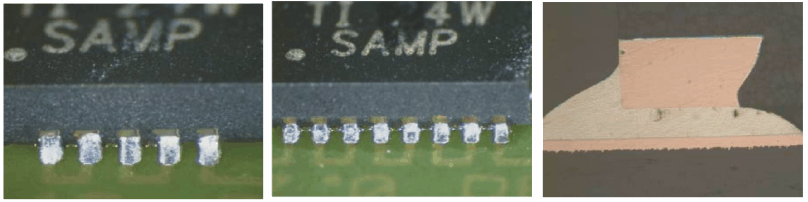

圖 5-3 典型圓角形成圖示
