4.4 外露焊盤模板設計
由于封裝底部有外露的芯片焊盤，QFN 和 SON 封裝具有較高的熱效率和電效率。外露芯片必須焊接到 PCB 或主板基板上。
最好的做法是盡量減少外露焊盤互連內空洞的存在。完全消除很困難，但外露焊盤模板的設計至關重要。根據建議的模板設計，可以在回流焊過程中對焊錫膏進行釋氣處理，并且還可以調節成品焊料厚度。通常，焊錫膏覆蓋率約為焊盤面積的 50% 至 70%（請參閱圖 4-3）。設計一個與外露焊盤按 1:1 比例印刷焊料的孔徑會導致金屬體積過大，從而使器件“浮動”并導致開路和其他制造缺陷。此外，在高功率應用中，散熱焊盤焊點回流焊后的空洞量不應超過 50%（使用 X 射線進行驗證）。根據 JEDEC 高 K 板層疊，已將 25% 確定為熱性能回報遞減點，但 TI 更傾向于設置 50% 的限制（請參閱 JESD51-7）。

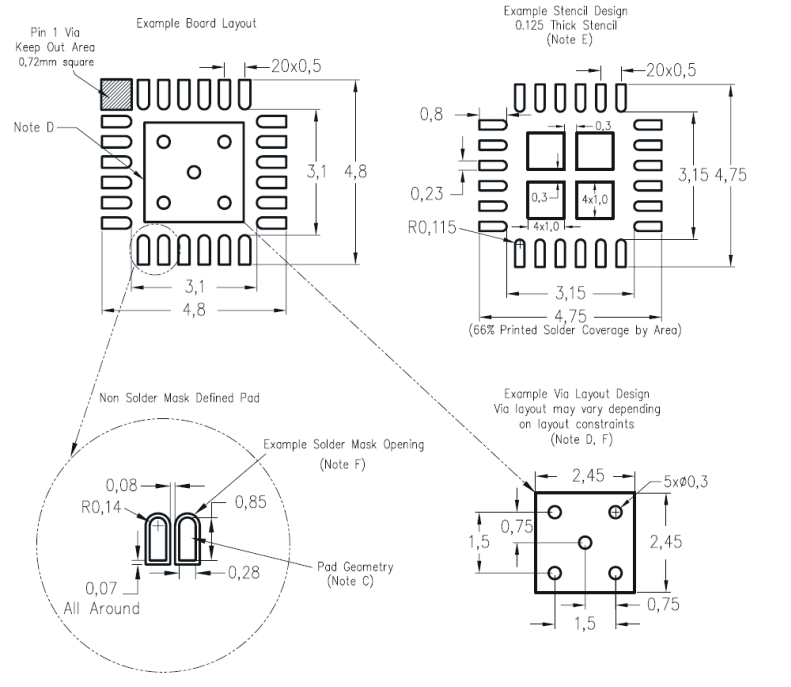

圖 4-3 示例焊盤圖案和外露焊盤模板設計
