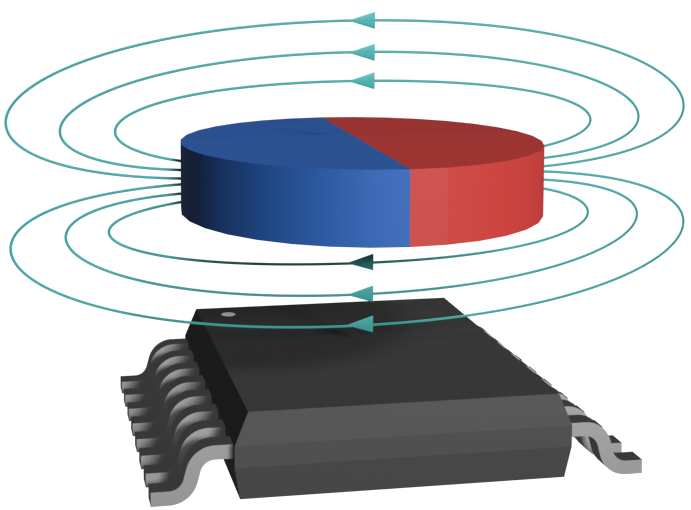

AMR 角度傳感器采用二維設計，但完整的磁場矢量是 3D。當磁體沿磁極邊界以旋轉軸為中心時，場矢量與磁體表面平行。

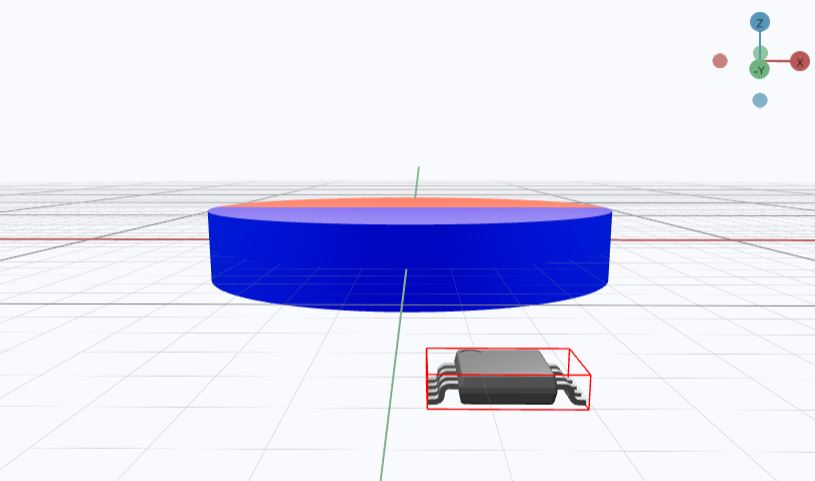

因此，當磁體旋轉時，磁場矢量在兩個維度上受到限制，這將為傳感器產生正確的輸入（圖 3-1）。如果傳感器遠離旋轉軸，所有三個軸上的磁場矢量都會發生變化。

假設具有圓形輪廓，磁傳感器暴露在所有三個磁場分量下，但傳感器檢測不到 z 方向的輸入磁場的很大一部分。結果，會引入一些輸入非線性。請考慮圖 3-3 中的利薩如圖，該圖在圖 3-4 中忽略 Z 分量時使用全矢量并投影到 XY 平面。

產生的輸入磁場角度以不同于測得的機械旋轉的速率變化，因?yàn)楫a(chǎn)生的投影是橢圓形而不是圓形（X 方向的極值為 ±45mT，而 Y 方向接近 50mT）。由于角度呈現這種非線性變化，器件生成的輸出可能出現意外形式。仔細檢查圖 3-5 可以發現，輸出波形略微失真，并且未表現出正確的正弦和余弦行為。

由于傳感器的輸入隨非線性角度變化，因此傳感器輸出非線性角度計算結果。這種角度變化是循環的，因此如有必要，可以使用多點線性化、查詢表或諧波近似等技術來校準傳感器。實現更高系統角度檢測精度 中進一步介紹了這些技術。
