3 具有最小延時的確定性實時通信

圖 3-1 顯示了影響機器人系統實時性能的延時和抖動，需要對其量化以確保實現必要的計時性能。

量化抖動和延時性能定義了機器人控制移動的最大加速度和速度。必須在每個物理層 (PHY) 上進行測試，以確定抖動和延時性能。通過這些測試的結果，可以了解潛在的接口更改可能對系統性能產生的時序影響。

因此，設計人員必須了解協議的最后期限要求，由此可以通過測量該接口的抖動和延時來輕松確定所選的 PHY 是否能夠滿足所需要求。

物理層確定性的量化也會影響所選的工業協議。迄今為止，尚未最終確定可在 SPE PHY 層上使用的通用工業協議。相反，設計人員必須開發專有系統或使用尚未標準化的協議，從而導致產品開發時間和風險增加。人們正在不斷努力解決在工業環境中采用 SPE 的這一障礙，并且市場上已經有使用該技術的系統。

為了量化和評估單對雙絞線 PHY 的確定性性能，我們設計了一種測試設置來執行這些測量。該測試旨在對菊花鏈工業系統進行仿真，其中添加了測試點以簡化 TX_CTRL 和 RX_CTRL MII 信號的測量。圖 3-2 展示了系統測試設置。

主機傳輸并定義發送到電纜上的以太網數據包。子系統 1 構建為中繼器功能，可將數據包轉發至下一塊電路板。子系統 N 構建為環回功能，用于接收以太網數據包并將數據包傳回同一根電纜。

需要使用這些模塊來模擬工業菊花鏈系統，該系統通常用于 EtherCAT、簡單開放實時以太網 (SORTE)、Profinet 等工業協議。

每個模塊都有兩個以太網 PHY（PHY1 和 PHY2），這會增加數據包傳輸?shù)难訒r。圖 3-3 說明了此延時的影響因素。

圖 3-3 顯示了這些 PHY 和 MAC 如何影響延時。每個影響因素的編號依次為 (i) 到 (iii)。圖 3-4 說明了如何將這些帶編號的延時與圖 3-2 中的子系統相關聯。

圖 3-4 中的延時影響顯示在一個方向上，對于測量，這意味著主機向子系統 1 發送數據包，該數據包現在位于從子系統 1 發送回主機的 MAC 中。此設置使得在系統級別測量 TI 100BASE-T1 和 1000BASE-T1 PHY 的周期時間成為可能。在本例中，如前所述，測試期間使用了 0.5m STP 電纜。

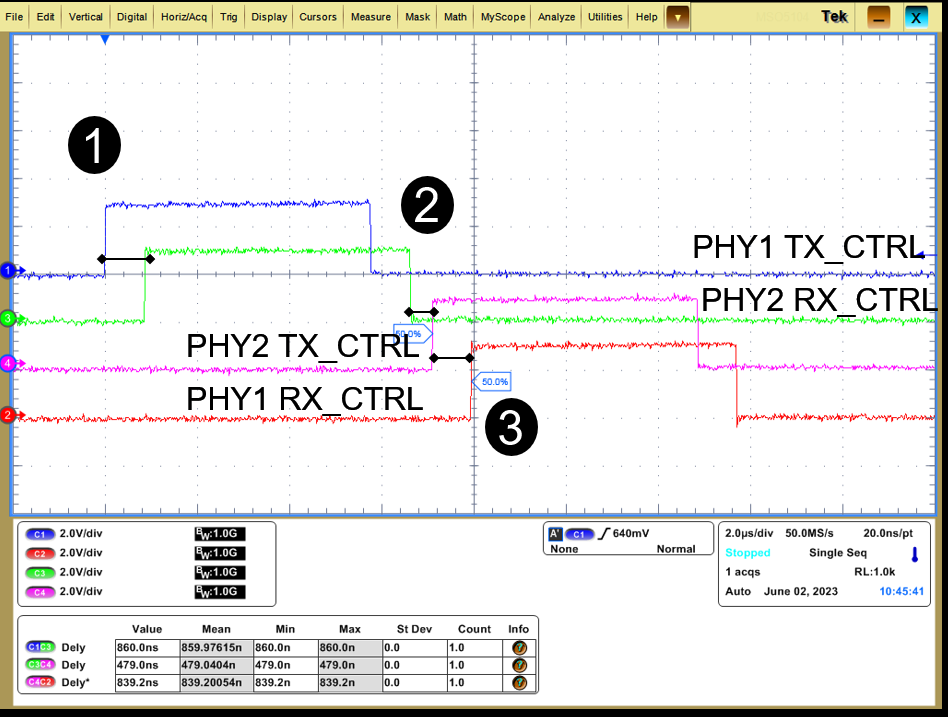

以下條件適用于圖 3-5 至圖 3-7 中所示的屏幕抓圖。

• 測量點 1 顯示了 PHY1 (i) 和 PHY 2 (iii) 產生的總延時，顯示了 PHY 的 RX 和 TX 組合延時。
• 測量點 2 顯示了系統 MAC 層產生的延時。
• 測量點 3 顯示了 PHY2 (i) 和 PHY 1 (iii) 產生的總延時，顯示了 PHY 的 RX 和 TX 組合延時。

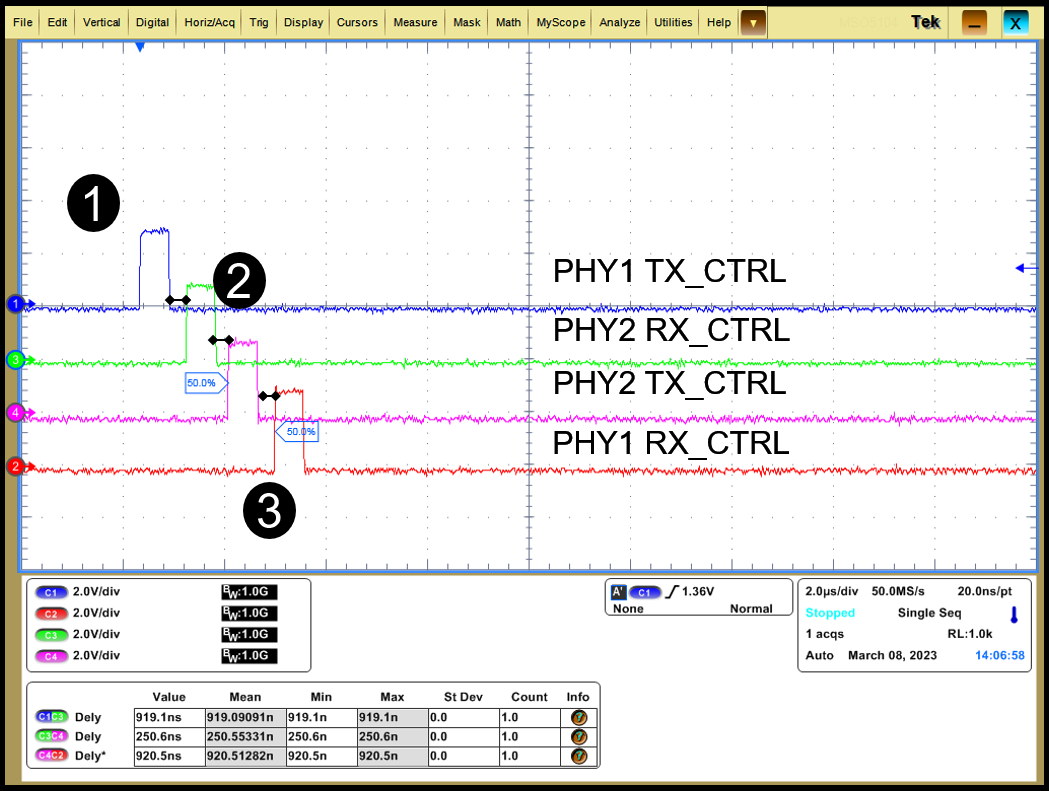

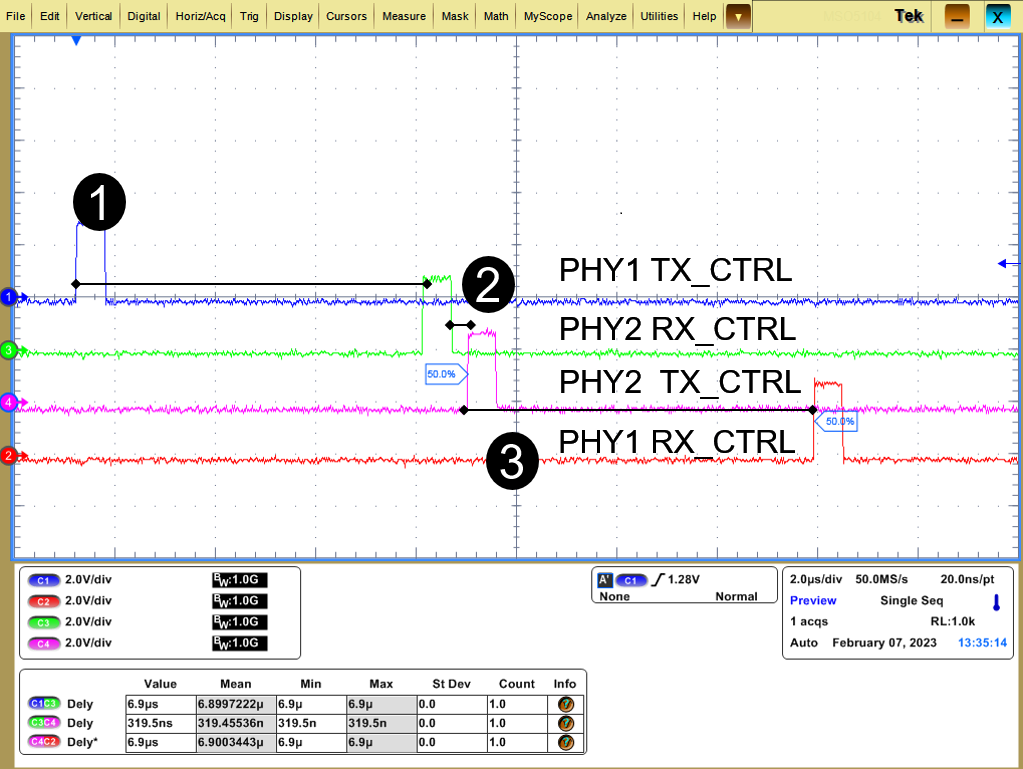

圖 3-5 顯示了 DP83TC812 PHY 的 RGMII 延時和 AM64x Sitara? 處理器的 MAC 延時。DP83TC812x-Q1 符合 TC-10 標準的 100BASE-T1 汽車以太網 PHY 數據表中也提供了 PHY 延時規格。圖 3-6 類似地顯示了 DP83TG720 PHY 的 RGMII 延時和 AM64x Sitara 處理器的 MAC 延時。

周期時間還受數據包長度的影響，了解所選 PHY 層上所需的帶寬也需要數據包長度。對于測試設置，以太網數據包的定義方式如下：64 字節有效載荷和 12 字節有效載荷開銷。除了系統延時之外，還需要考慮數據包長度時間。表 3-1 列出了對圖 3-4 中所示系統進行測試所得的測量值。

默認情況下，DP83TG720 會實現用于錯誤控制編碼 (ECC) 和前向糾錯 (FEC) 的 Reed Solomon (RS) 編碼器。這種編碼會明顯增加周期延時。有關 Reed Solomon 編碼的更多信息，請參閱 Reed Solomon 解碼器： TMS320C64x 實現 應用手冊。

對于菊花鏈通信分支上具有 7 到 10 個子系統的機械臂來說，這對于系統性能意味著什么？表 3-2 中的數據是在假設數據包在重新傳輸之前已完全接收到的情況下獲得的。這種比較假設完整的數據包作為半雙工數據傳輸發送，即使 Base-T1 可以支持全雙工模式。使用收發器的全雙工能力可以改善數據傳輸?shù)难訒r；但是，使用 PHY 的這一特性在很大程度上取決于用于實現系統的協議。

表 3-2 中的結果表示 PHY 延時、MAC 延時和數據包長度時間的影響

該示例僅考慮將數據包從主機移動到子系統 10 所需的時間。發送數據包，使其通過所有子系統，然后再返回主機時，要使用 MAC 延時加上 RX (PHY1) 和 TX (PHY2) 延時來定義延時值。該時間會加倍，如表 3-2 的全環回 列中所示。

對于該使用 10 個菊花鏈子系統的機器人系統，發送一個數據包來回最快為 40.32μs，最慢為 158.92μs。這些時間限制了定義的系統級最大通信時間可達到的范圍。

對于使用多達 10 個子系統的機器人，該時間間隔通常足夠快，能夠?qū)崿F(xiàn)良好的系統性能。
