ZHCADP8A January 2024 – July 2024 TMUX7308F , TMUX7309F , TMUX7348F , TMUX7349F , TMUX7411F , TMUX7412F , TMUX7413F , TMUX7436F , TMUX7462F
3 EFT 突發測試的系統級實驗室測試程序和結果
在本實驗室實驗中，5kHz、5% 占空比信號作為模擬 EFT 突發發送到線路上。由于實驗室波形發生器的限制，該測試僅著眼于針對在信號線上鉗位 TVS 二極管后產生的電壓的保護。雖然本實驗中未使用 TVS 二極管，但請注意，器件的 OVP 特性會阻止故障保護多路復用器可接受輸入范圍 (±60V) 內的任何鉗位電壓，并提供 EFT 突發保護。其他限制包括：需要根據測試期間的供貨情況選擇無源器件；在 PLC 通信系統中，當突發脈沖發送到導線屏蔽層時，需要使用交流電容器來替代電容耦合。
圖 3-1 EFT 突發測試設置圖 3-1 顯示了使用 XTR300 放大器在 Vout 模式下向模擬信號線發送 10V 電壓時，此 EFT 突發測試的設置。首先，RC 負載為放大器提供穩定性，并在多路復用器開關期間保持線路上的 10V 信號。RC 負載代表模擬輸出模塊的一部分。
該開關的恢復時間要比 EFT 突發脈沖的間隔時間短，從而阻止鏈路放電。如果此器件的故障恢復時間超過脈沖的間隔時間，則開關保持開路狀態，并且不會重新連接信號線，以避免導致信號鏈路線上的電壓損失。這會導致模擬輸入和輸出模塊之間的通信出現故障。
典型的 PLC 系統 RC 負載范圍為 1nf 至 10nf 和 100kΩ 至 1MΩ。因此，我們可以看到系統 RC 時間常數的范圍為 100us 至 10,000us。這些時間常數表示信號鏈路放電所需的時間。這意味著開關能夠更快地恢復并在信號能夠在線路上放電之前為信號再充電，從而實現一個 10V 的一致信號鏈路，在 EFT 突發期間幾乎看不到任何信號衰減。
模擬輸出模塊的下一部分是低通濾波器，其作用是在 EFT 突發信號到達 ADC 輸入之前提供保護/平滑處理。這款低通濾波器是 PLC 保護方案的另一個重要部分，可以直接設計，也可以集成在一些 ADC 內部。預期的行為是鏈路不會中斷，并且允許在系統設計人員指定的范圍內更改線路上的值。圖 3-2 顯示了 EFT 突發測試設置及探頭位置。這一點很重要，因?yàn)槲覀兛梢允褂?TI 的故障保護多路復用器了解系統的行為。
圖 3-2 EFT 突發測試設置和探頭位置以下圖像展示了 EFT 突發測試的波形。觀察 TMUX7462F 的圖像（圖 3-3 和圖 3-4），可以看到故障保護多路復用器按預期運行，并且在突發脈沖之間快速重新連接信號線，可實現從多路復用器的漏極引腳向低通濾波器發送連續 10V 信號。淺藍色線與紫色線之間的差異稱為失調電壓，這是由低通濾波器使 EFT 突發平滑的結果。
圖 3-3 5kHz 仿真 EFT 突發測試 TMUX7462F 放大圖

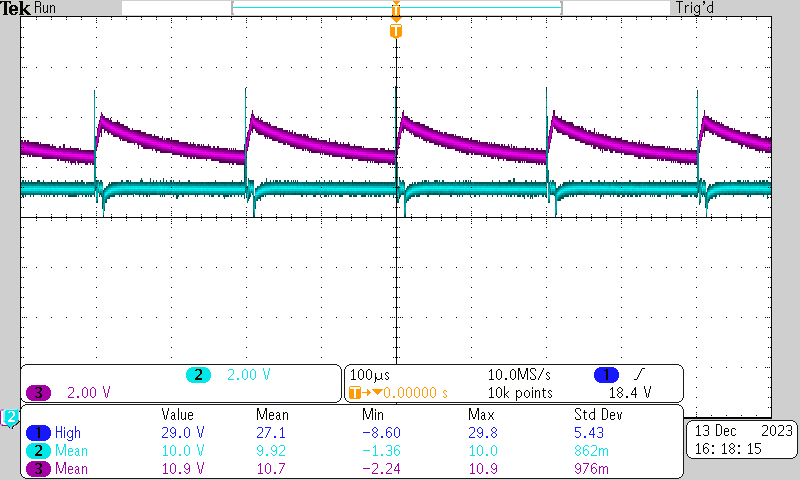

圖 3-4 TMUX7462F 縮小圖觀察 TMUX7309F（圖 3-5 和圖 3-6）時，可以看到系統如何按預期運行，并且在突發脈沖之間快速重新連接信號鏈路可實現持續不間斷的通信。TMUX7309F 測試期間的失調電壓誤差與 TMUX7462F 測試類似。請注意，當完成 EFT 突發測試時，兩個器件都將放大器信號從漏極傳遞到源極而不會中斷。

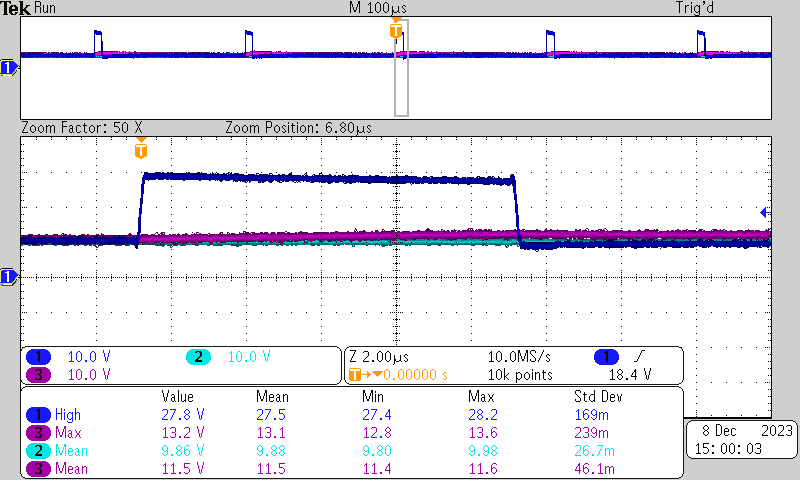

圖 3-5 5kHz 仿真 EFT 突發測試 TMUX7309F 放大圖

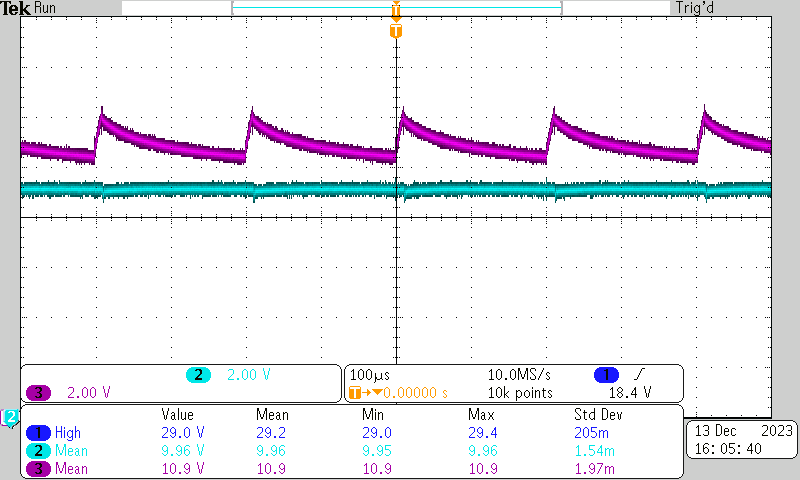

圖 3-6 TMUX7309F 縮小圖表 3-1 顯示了有關兩種系統設置的失調電壓的更多信息。
| TMUX7309F | TMUX7462F | |
|---|---|---|
| 突發測試偏移測量 (5kHz) | 0.94V | 0.9V |
此外，圖 3-7 顯示了在 TMUX7462F 上執行 100kHz 仿真 EFT 突發測試。請注意，此測試具有與之前的 5kHz 測試相同的設置和探頭位置。由于兩項測試具有相同的占空比，因此誤差非常類似。這張放大的圖片顯示了開關何時重新連接并在大約 5us 后使鏈路恢復到穩壓狀態。

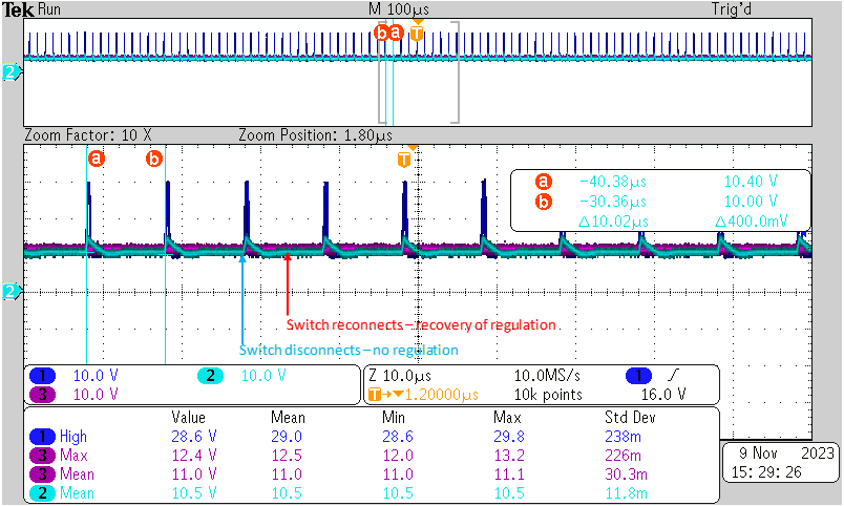

圖 3-7 100kHz 仿真 EFT 突發測試 TMUX7462F最后，失調電壓（淺藍色線和紫色線之間的差異）來自 EFT 突發信號，該信號在線路上注入能量，顯示為即使在低通濾波器之后也是增加的直流值。預期失調電壓基于施加到信號線上的 EFT 突發信號的占空比。
要了解失調電壓的原因以及如何使用標準 EFT 突發曲線減小該電壓，我們可以查看以下示例。如果我們?cè)?10V 信號線上發送 0V 到 18V 和 5% 占空比的信號來模擬 EFT 突發，我們會看到線路上大約增加了 0.9V (18*0.05)，并在模擬輸出或低通濾波器的輸出上顯示為誤差。若要查看在采用標準突發曲線進行 EFT 突發測試期間線路上的注入電壓，請按照以下方法操作。
- 首先，求出 EFT 突發信號的占空比（圖 1-2 和圖 1-3）。
- 100kHz EFT 突發的脈沖間隔時間 (TP) = 10us，5kHz EFT 突發測試的脈沖間隔時間 (TP) 為 200us，脈沖持續時間 (tp)= 50ns
- 接下來，求出在突發數據包中發送 EFT 突發信號的占空比，如（圖 1-3）“測試重復時間”中所述。
- EFT 突發的占空比 = 50ns/10us = 0.5%，突發數據包占空比 = 0.75ms/300ms = 0.25%（100kHz 測試）
- EFT 突發的占空比 = 50ns/200us = 0.025%，突發數據包占空比 = 15ms/300ms = 5%（5kHz 測試）
- 最后，乘以不同的占空比，看看標準 EFT 突發曲線會引入哪些誤差。
- 標準 EFT 突發信號的占空比
- 100kHz 測試 = 0.5% * 0.25% = 0.00125%
- 5kHz 測試 = 0.025% * 5% = 0.00125%
因此，如果 18V 是 EFT 突發信號的峰值電壓，系統設計人員可以看到在 10V 信號線上增加了 (18 x 0.00125% = 0.000225V)，即 0.225mV。如果我們將該誤差與客戶設計通常可接受的誤差（1% 至 2%）進行比較，可以看到，0.225mV 可提供比客戶允許的 100mV 至 200mV 誤差更好的性能。
請注意，故障保護多路復用器本身不會引入失調電壓誤差，本報告中的 PLC 通信系統符合性能標準 A 性能處于規格范圍內，因?yàn)樵黾拥?EFT 突發信號誤差對于客戶應用來說是可以接受的。
