1 引言

電流檢測放大器有助于測量分流電阻器上的差分電壓并放大該值以提供單端輸出電壓。然后，該輸出電壓由外部 ADC 測得，并通過微控制器計算每個電源軌上存在的電流。同時，數字功率監測器可幫助測量這一電壓，并利用內置 ADC 在片上執行數學處理，從而將系統處理器解放出來處理不同的任務。這有助于通過數字功率監測器實現更高的位深，從而在某些器件上提供警報功能以及能量、功率、電流、電壓和裸片溫度監測功能。在創建用于測量功率的設計時，應使用開爾文連接串聯一個外部分流電阻器來測量分流器上的差分電壓。

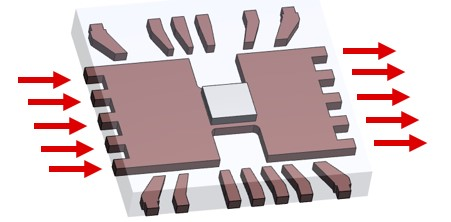

圖 1-1 EZShunt? 引線框

該輸入隨后被器件處理成為單端數字輸出。相反，EZShunt? 技術在測量多模式值時無需使用外部分流電阻器或 ADC，因?yàn)橐€框起到了分流電阻器的作用，如圖 1-1 所示。

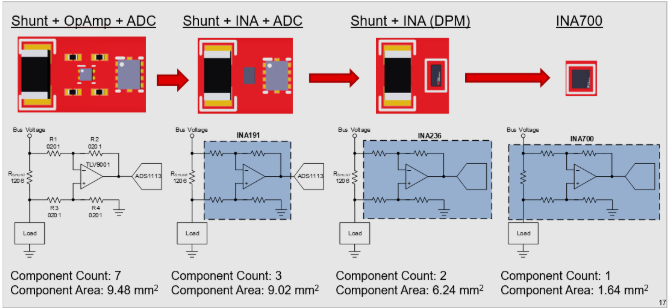

圖 1-2 電流檢測設計在尺寸和元件數量方面的變化

通過圖 1-2，我們可以看到，與使用分流器、運算放大器、電流檢測放大器或數字功率監測器的其他電流檢測設計相比，EZShunt? 技術縮小了設計尺寸并減少了元件數量。通過縮小尺寸和減少元件數量，也會相應地降低功率、電流、電壓和能量的檢測成本，同時仍然保持高精度。

除了設計尺寸，總體設計精度也是分析每個設計版本有效性的重要因素。由于 EZShunt? 引線框由銅組成，因此引線框存在隨溫度漂移的趨勢。但是，TI 技術能夠監測裸片溫度，并利用主動校準方法來補償引線框上基于溫度的漂移和誤差變化，如圖 1-3 中的典型行為所示。

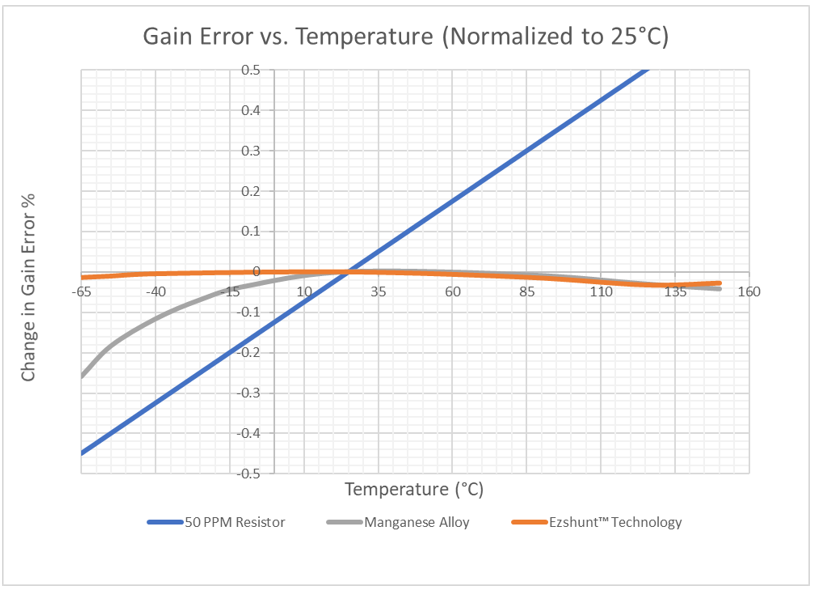

圖 1-3 增益誤差與溫度間的關系（標準化為 25°C）

這種補償形式與精確的測量程序相結合，通過一體式器件滿足任何應用的遙測要求。除了這些優勢，通過分析最終導致誤差的因素，我們可以直觀地了解傳統外部分流器設計和集成式電流檢測設計之間的真實精度和誤差比較情況。傳統電流檢測放大器和數字功率監測器的數據表和額定誤差數值不包括外部分流器產生的額外誤差。該誤差通常是最終用戶考慮的因素，根據總體設計由環境現場溫度確定。與此同時，我們的 EZShunt? 產品所定義的精度和參數包括了與集成分流器相關的所有誤差，并考慮了環境現場溫度。
