2 設計尺寸

EZShunt? 技術消除了對于外部分流器以及 ADC 和開爾文連接的需求，可幫助將總體設計尺寸縮小 84%（與當前市場上的傳統設計相比）。我們的器件尺寸因電壓和電流能力而異。

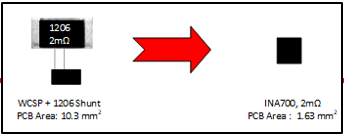

此系列器件中尺寸最小的器件是 INA700，這款器件可以在 25°C 環境溫度下支持 15A 電流、40V 共模電壓和 2mΩ 內阻。此器件采用 1.2mm x 1.33mm WCSP 封裝，總面積為 1.637mm²。與此同時，傳統的外部分流器設計可能會用到 10.33mm² 的總面積。圖 2-1 顯示了此類布局。

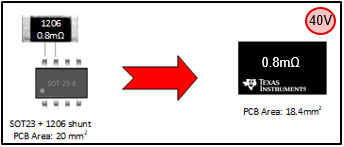

INA745A/B 在 25°C 環境溫度下具有 35A 電流能力，內阻為 0.8mΩ，V_cm 能力為 40V，其設計尺寸為 18.44mm²，而傳統設計的尺寸為 20mm²，如圖 2-2 所示。

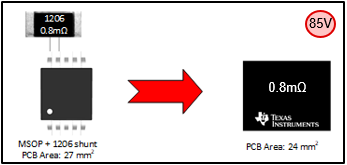

INA740A/B 在 25°C 環境溫度下具有 35A 電流能力，內阻為 0.8mΩ，V_cm 能力為 85V，其設計尺寸為 24mm²，而傳統設計的尺寸為 24mm²，如圖 2-3 所示。

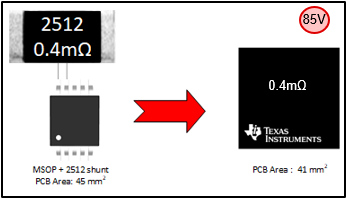

最后，我們的 INA780A/B 器件在 25°C 環境溫度下支持 85V 至 110V 共模電壓，額定電流為 75A，配備 0.4mΩ 分流器，可以提供 41mm² 的設計尺寸，而傳統設計的尺寸為 45mm²，如圖 2-4 所示。
