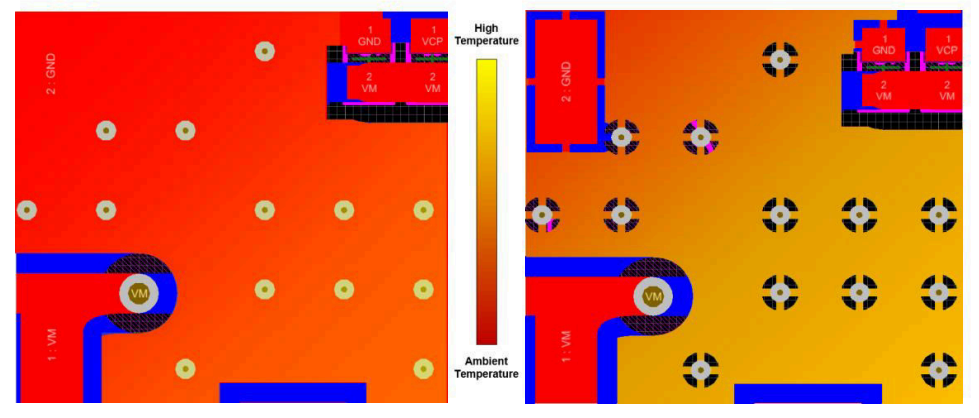

散熱過孔需要在頂層和底層之間建立連接，以促進從電機驅動器散熱到外部或內部 PCB 層上溫度較低的 PCB 區域，同時，著陸焊盤/散熱焊盤接口也在頂層（器件層）上進行散熱。應避免使用散熱連接，因?yàn)樗鼈儠?huì)限制熱流，導致過孔周圍的溫度升高。直接連接過孔可盡可能降低過孔與銅層之間的熱阻。將散熱過孔連接到內部接地平面時，請確保圍繞電鍍通孔的整個圓周進行完整連接。避免用阻焊層覆蓋過孔，以防出現過多的空隙。正確實施散熱過孔可以幫助散熱，并有助于獲得更有效的 PCB 性能和電機驅動器電流額定值。

雖然散熱焊盤在裸片和 PCB 頂部接地平面之間建立了低阻抗散熱通路，但應評估連接頂部和底部接地平面的過孔的熱阻抗，這一點很重要。建議在散熱焊盤正下方使用散熱過孔，該過孔直徑應為 20mil、孔尺寸為 8mil，這樣可以通過盡量減少散熱焊盤的焊料芯吸，將過孔的熱阻保持在盡可能低的水平。
