ZHCAE81 July 2024 AFE7900 , AFE7901 , AFE7903 , AFE7950 , AFE7950-SP , AFE7951 , AFE7953 , AFE7954 , AFE7955
2 AFE79XX TX 架構
AFE79XX 集成了 4 個基于射頻采樣 DAC 的發送器。圖 2-1 展示了單個 DUC 的 TX 鏈方框圖。DAC 輸出能夠以高達 12GSPS 的速率運行，后跟一個 TX DSA（數字步進衰減器）。TX 的數字部分包括雙通道或單通道 DUC，可將輸入采樣速率增加到 DAC 采樣速率。數字模塊還包括增益控制和 PA 保護模塊。

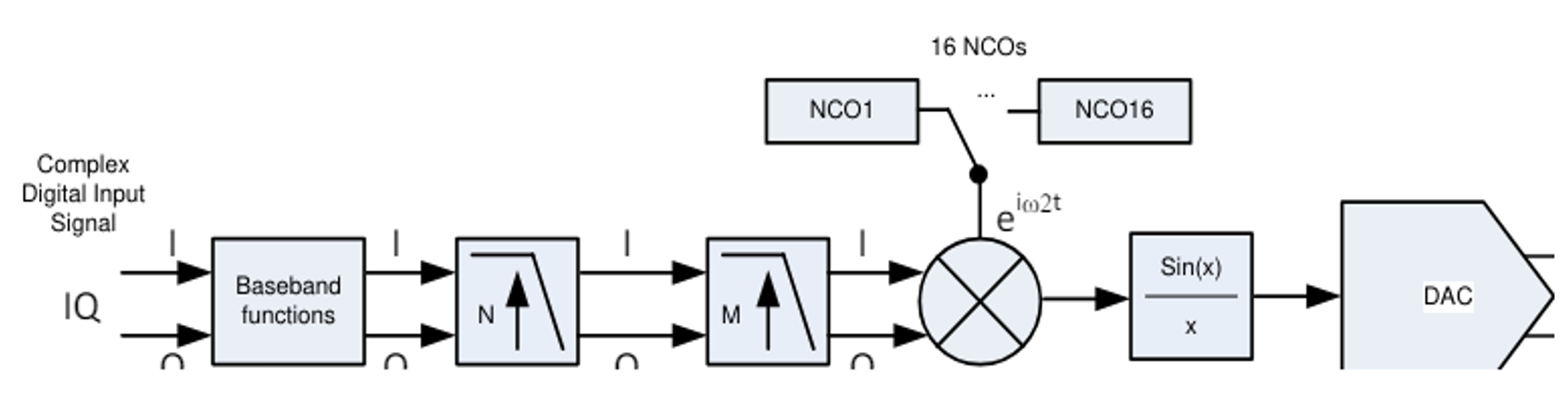

圖 2-1 具有單個 DUC 的 TX 鏈方框圖
