ZHCAE81 July 2024 AFE7900 , AFE7901 , AFE7903 , AFE7950 , AFE7950-SP , AFE7951 , AFE7953 , AFE7954 , AFE7955

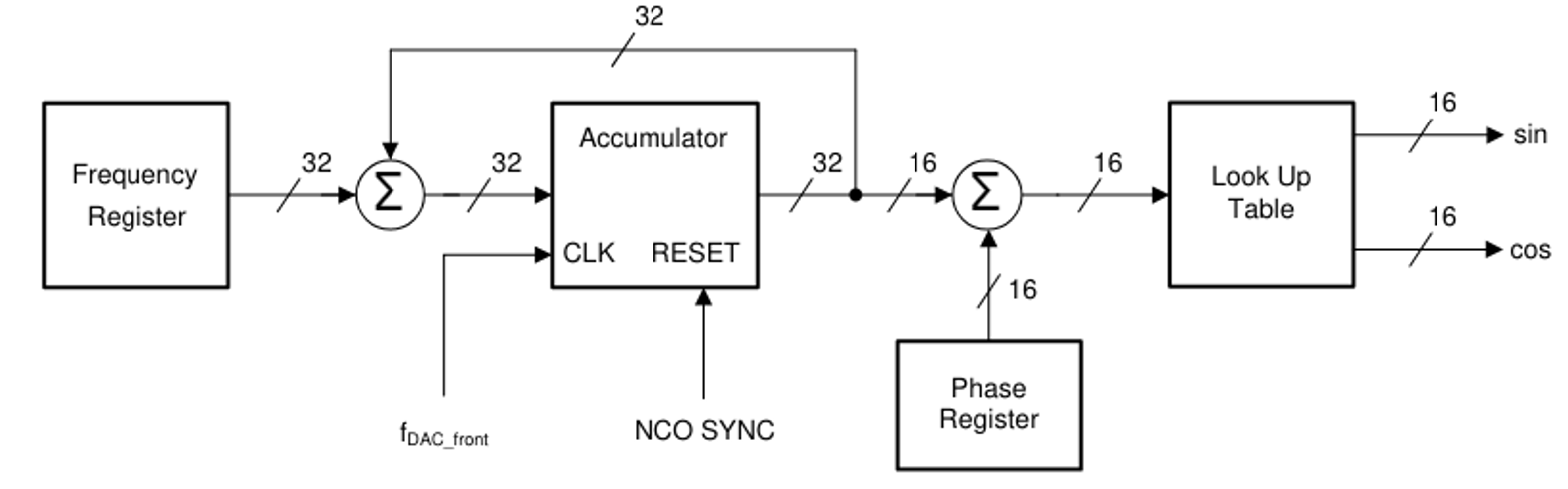

AFE79XX DDC 和 DUC 中的復數數字混頻器包括具有一個或多個獨立數控振蕩器 (NCO) 的數字正交調制器 (DQM) 塊。NCO 將復數輸入信號轉換為實際輸出信號,頻率范圍為 0 到 fDAC / 2,其中 fDAC 是 DAC 采樣時鐘頻率。NCO 具有 32 位頻率累加器值,用于生成復數混頻所需的正弦和余弦項。圖 3-1 展示了 NCO 方框圖。
