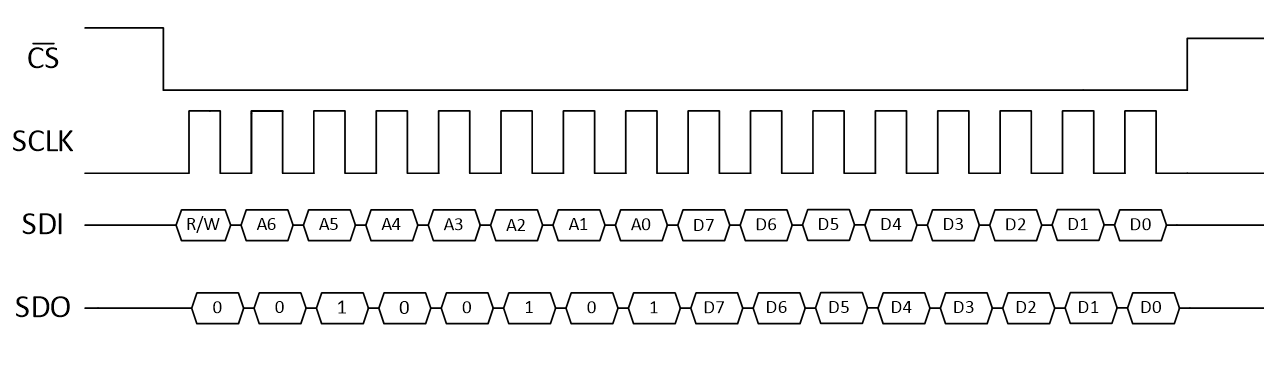

SPI 信號通信默認為地址模式。在該模式下，多路復用器的寄存器通過由芯片選擇線路 (/CS) 限制的 16 位 SPI 命令進行訪問。除了地址模式外，該器件還可在突發模式和菊花鏈模式下運行。SPI 引腳為 SDI、SDO、SCLK 和 /CS。要發送 SPI 信號，CS 必須保持低電平，同時數據在 SCLK 處于上升沿時通過 SDI 線路捕獲。數據在 SCLK 的下降沿通過 SDO 線路發送。SPI 信號通道如圖 4-1 所示。

SDI 線路上的第一個位指示當前操作是讀取命令還是寫入命令。如果該位為 1，則表示是讀取。如果該位為 0，則表示是寫入。隨后的 7 位對應于目標寄存器地址。其余 8 位是數據位。數據位包含在寫入命令期間通過 SPI 信號發送的數據。在讀取命令中，最后 8 位會被忽略。在時鐘周期期間，SDO 線路發送包含在目標地址寄存器中的數據。當 SPI 讀取時，存儲在目標寄存器中的數據會在 SCLK 下降沿期間通過 SDO 線路上的最后 8 位發送出去。如果用戶啟用 CRC 錯誤檢測，SPI 命令可以擴展為 24 位命令。
