4.3 菊花鏈模式
TMUXS7614D 可以通過發(fā)送 16 位 SPI 命令 0x2500 進入菊花鏈模式。菊花鏈模式允許以菊花鏈配置連接多個器件，并能夠打開或關閉鏈上每個器件的單個開關。所有器件均共享相同的 /CS、SCLK 和 V-L 線路。每條 SDO 線路都連接到鏈上下一個器件的 SDI 線路，但最后一個器件的 SDO 線路除外，該 SDO 線路會連接回 MCU。要退出菊花鏈模式，需要進行硬件復位。菊花鏈中的 SPI 信號如圖 4-2 所示。

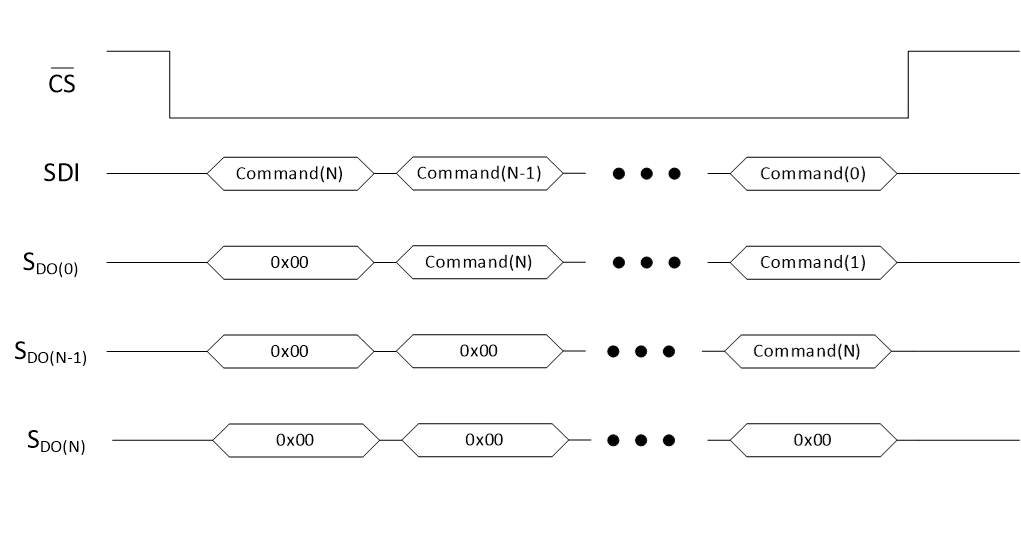

圖 4-2 菊花鏈模式信號
