4 固定延遲和恢復時鐘模式

除了支持 IEEE 802.1AS 硬件時間戳，DP83TG721 和 DP83TC817/8 還具有額外功能，用于解決 PHY 引起的不確定延遲。

對于 ADAS 傳感器應用，這兩個器件都提供將恢復的 MDI 時鐘用作掛鐘源的選項。通過使用恢復時鐘，系統可以消除 ppm 漂移和相關補償，從而獲得更好的同步性能?；謴?fù)時鐘也不需要持續調整，這可以節省軟件流量和開銷。因此，在使用最大吞吐量的同時，對同步精度的影響也最小。

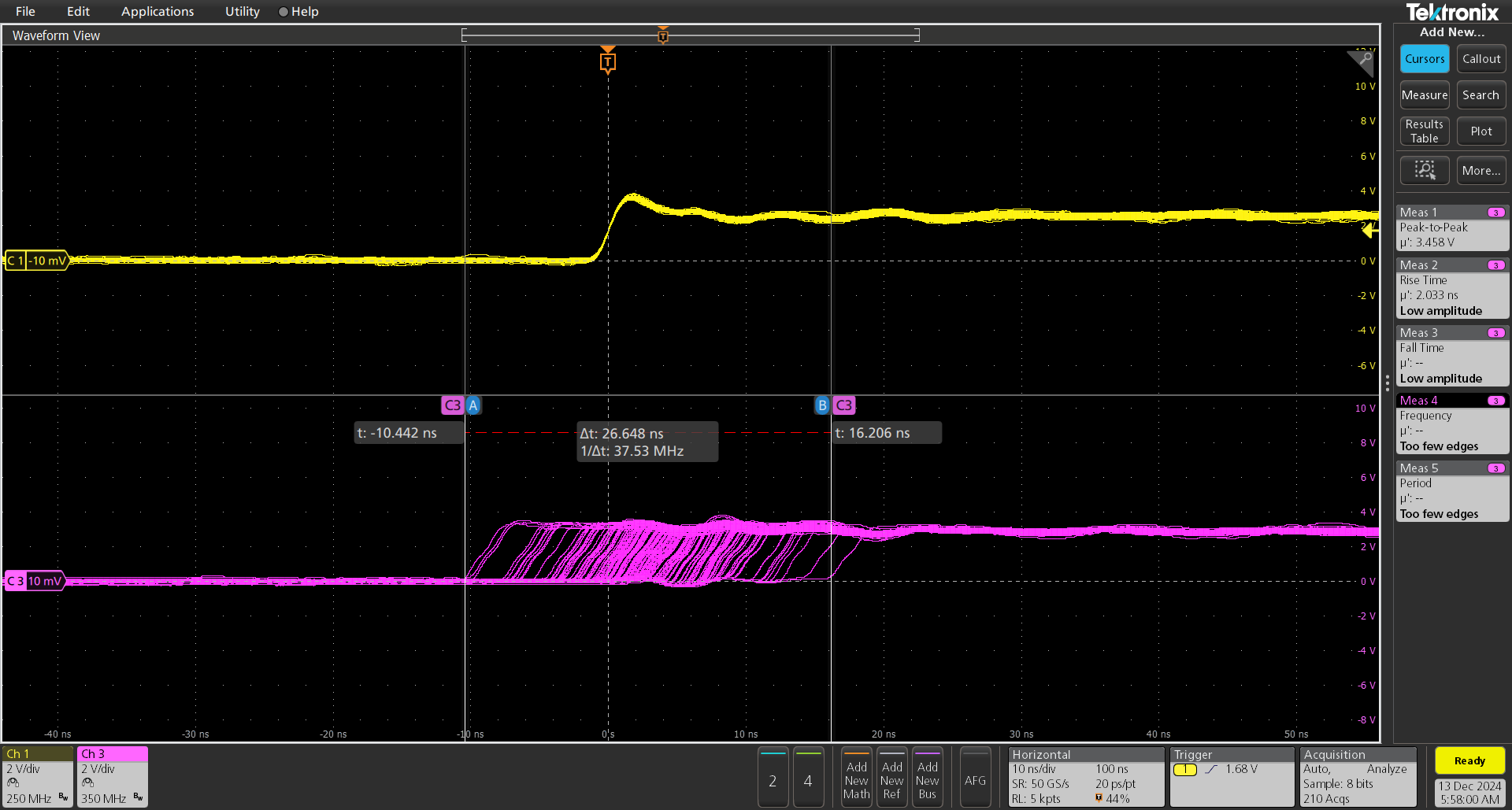

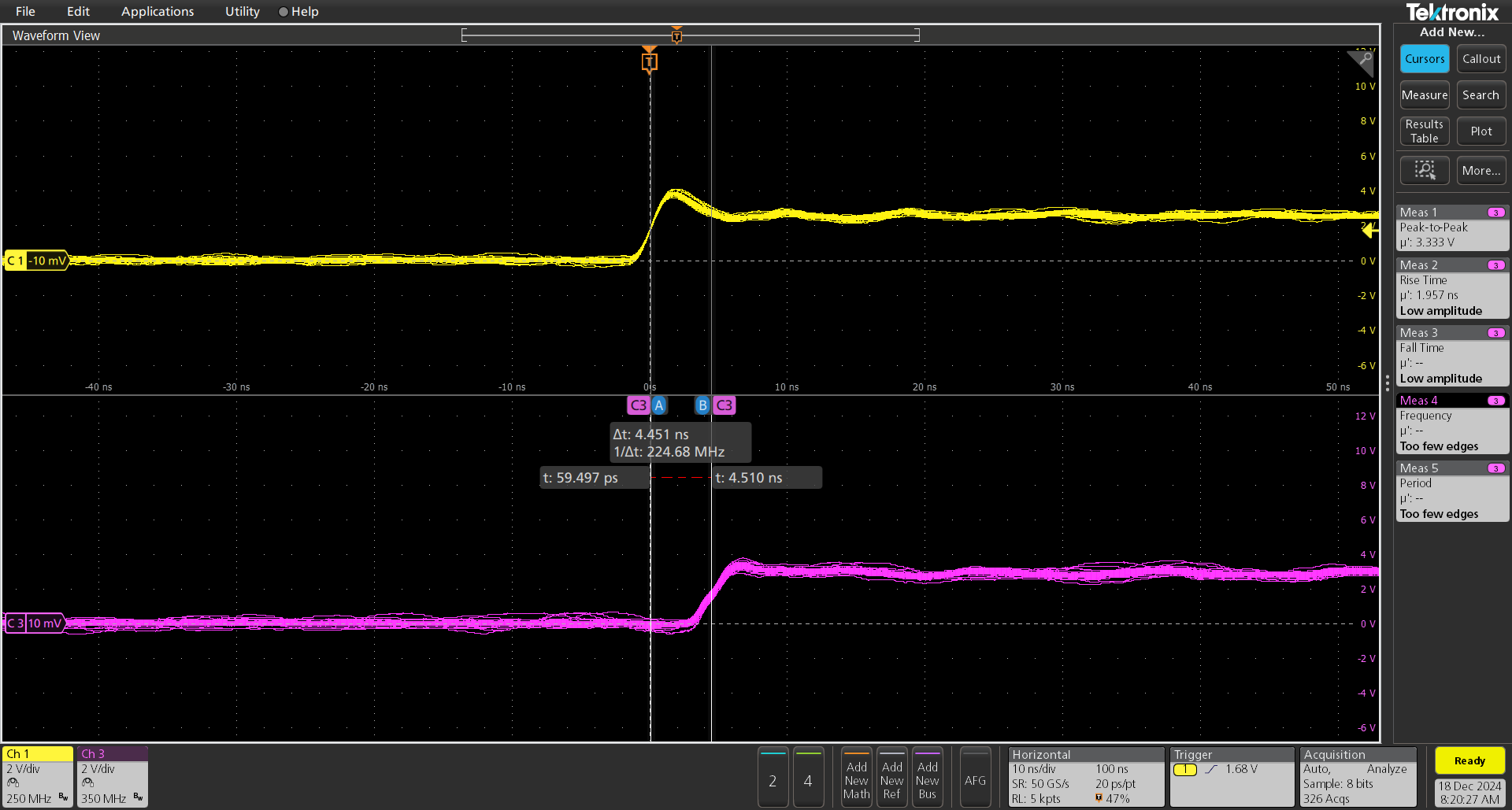

圖 4-1 顯示了在 DP83TG721 上使用本地時鐘和恢復時鐘源進行點對點 PPS 同步的示例。從示波器的波形圖中可以看出，使用恢復時鐘的情況下，延遲為 4.5ns，抖動為 0ns；而使用本地時鐘的情況下，延遲為 3ns，抖動為 27ns。

TI 的 100Base-T1 IEEE 802.1AS 增加了固定延遲特性，以解決 PHY 的 PCS 層出現的延遲變化。由于時鐘速度較慢，低速 PHY (100Base-T1) PHY 的延遲變化更為明顯。為了實現精確同步，需要詳細考量架構設計。通過添加這些架構層面的考量，可以最大限度減少延遲變化的影響。

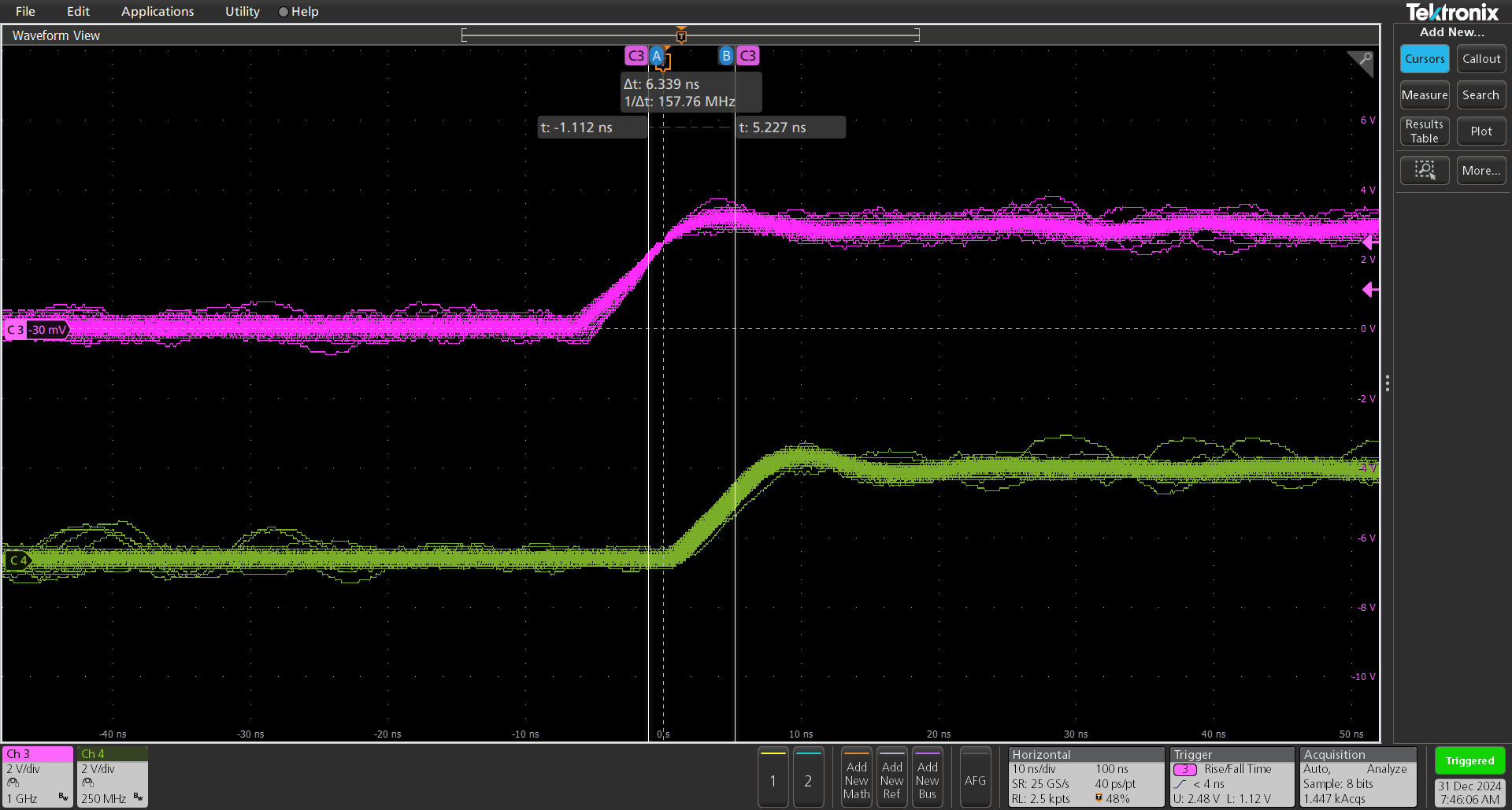

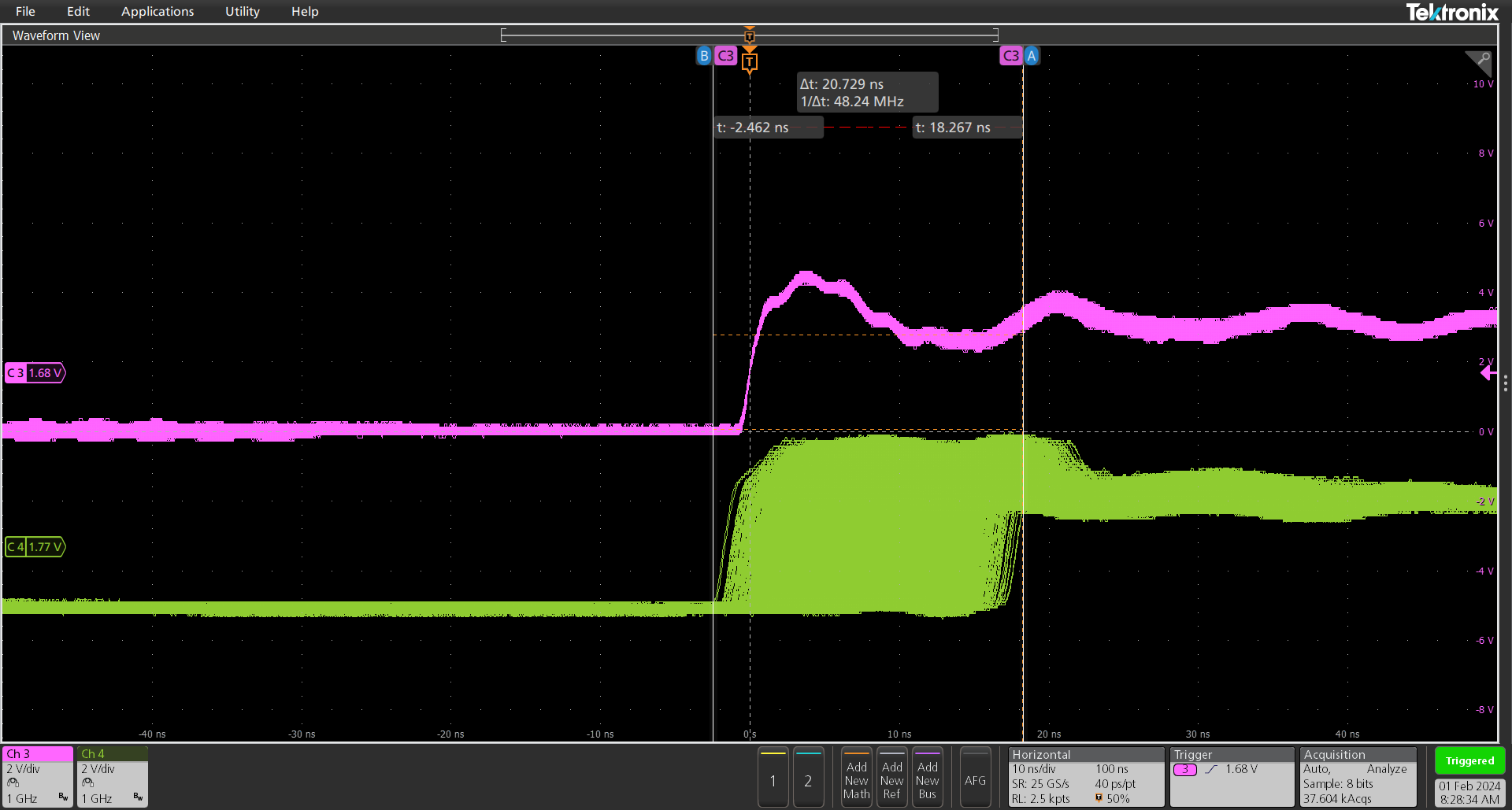

以下是 DP83TC817 在固定延遲模式和非固定延遲模式下進行測量的一些示例。使用固定延遲模式時，示波器屏幕截圖顯示抖動為 21ns，而在非固定延遲模式下，示波器屏幕截圖顯示抖動為 50ns，表明同步精度在固定延遲模式下要高得多。通過結合固定延遲模式和恢復時鐘模式，可進一步提高同步精度，達到 0ns 抖動和僅 6.3ns 延遲。
