5 事件觸發器和監測器

DP83TG721 和 DP83TC817/8 還支持在 PHY GPIO 引腳上提供事件觸發器和監測器，從而減輕為 TSN 應用生成這些觸發器和監測器的一些處理器開銷。事件觸發器是 GPIO 生成的 PWM 波形，與掛鐘保持一致。它們可用于生成同步的每秒脈沖 (PPS) 波形或 1Hz PWM 波形。

事件監測器是 GPIO 引腳的輸入波形，可以為每個上升沿或下降沿設置時間戳。這些功能特別適合以下需要將來自某些接收器的輸入與通過以太網連接的收發器的輸出進行同步的應用場景。

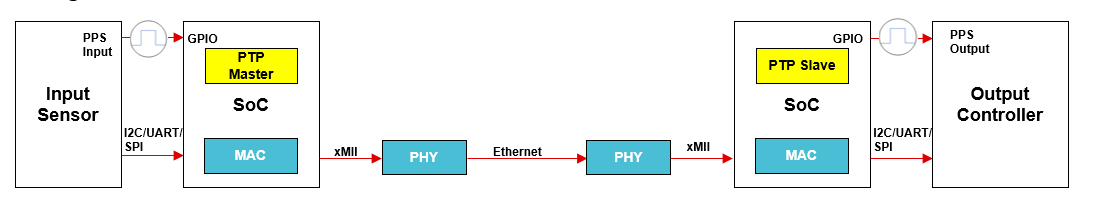

圖 5-1 顯示了 PPS 輸入和 PPS 輸出通過 PTP 同步。這兩個信號均由處理器接收和生成。

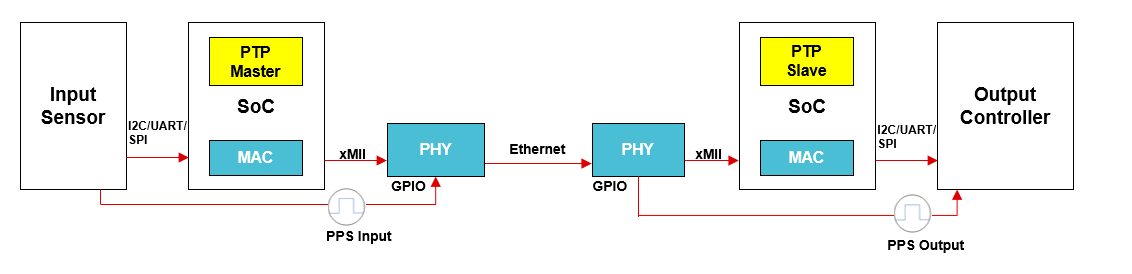

圖 5-2 顯示了 PPS 輸入和 PPS 輸出通過 PTP 同步。這兩個信號均由 PHY 接收和生成，從而減輕了上圖中的處理器開銷。
