ZHCAF65 April 2025 TPS40210 , TPS40210-Q1 , TPS40211 , TPS40211-Q1
5 實際波德圖比較
圖 5-1 和 圖 5-2 顯示了基于 PMP40274 電路板參數，分別在使用和不使用初級內部放大器的情況下得到的實驗結果。對于不帶放大器的補償器，變化與仿真模型相同。如環路波德圖所示，在不帶放大器的情況下，帶寬為 7.6kHz，相位裕度為 58°C，增益裕度為 -18dB。如環路波德圖所示，在帶放大器的情況下，帶寬為 3.2kHz，相位裕度為 58°C，增益裕度為 -17dB。如每幅波德圖所示，在只有帶寬略有不同的情況下，相位裕度和增益裕度都很不錯。

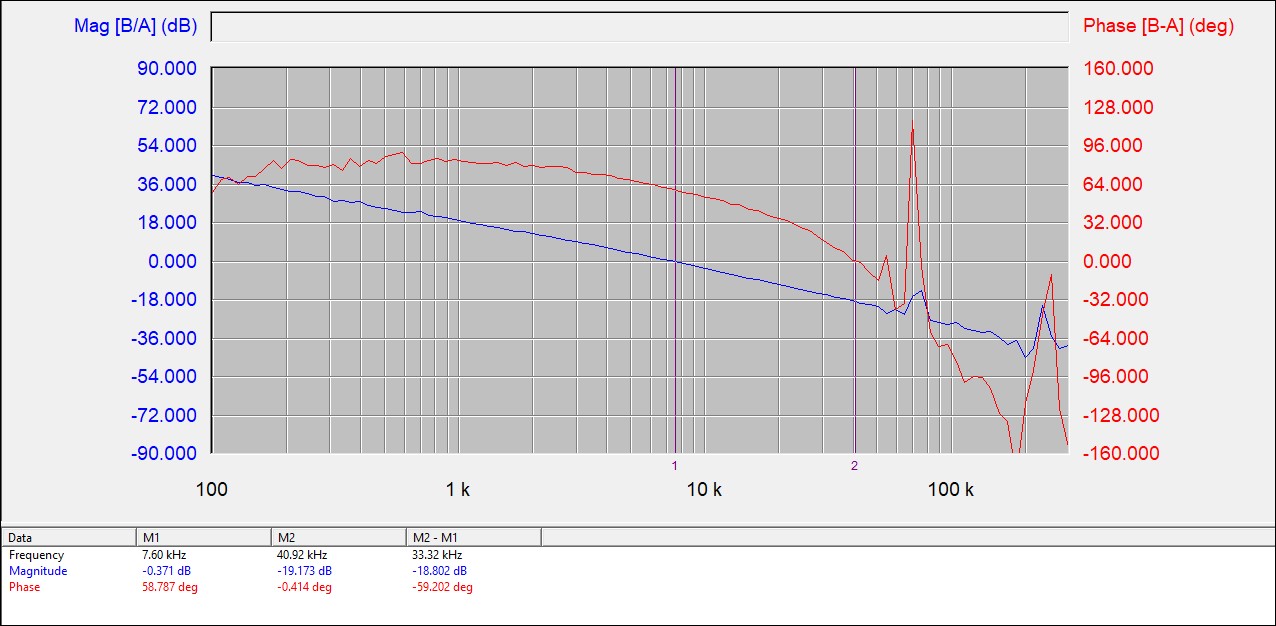

圖 5-1 環路波特圖（不帶放大器）

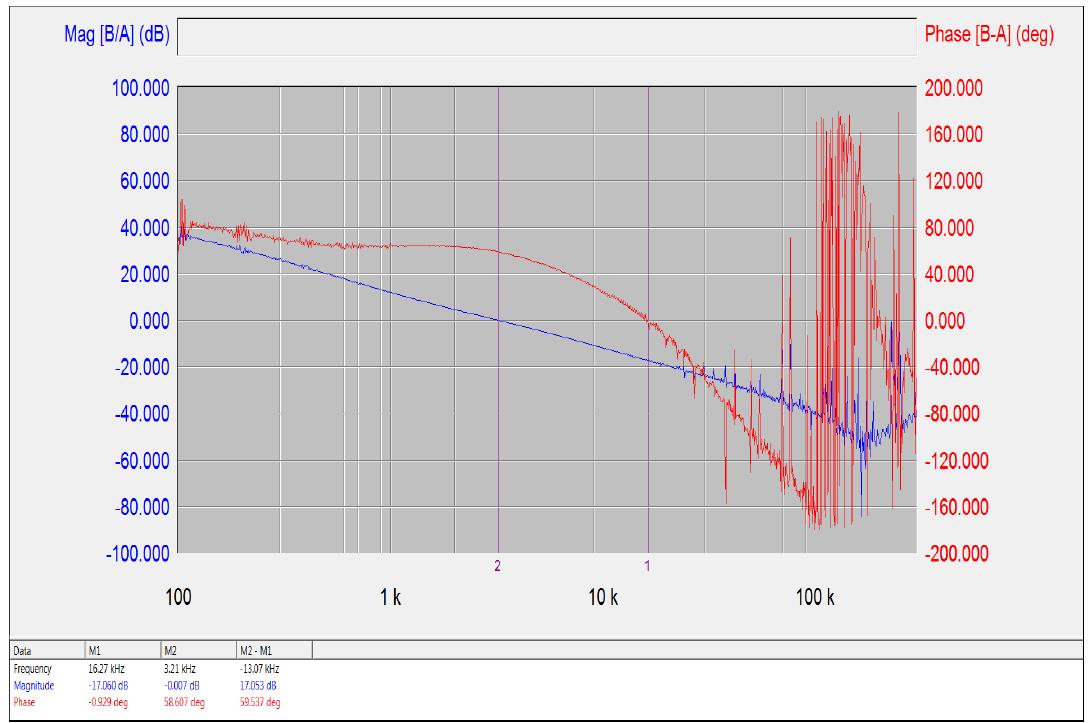

圖 5-2 環路波特圖（帶放大器）
