ZHCAF65 April 2025 TPS40210 , TPS40210-Q1 , TPS40211 , TPS40211-Q1
4 仿真結果
圖 4-1 不帶放大器的補償器

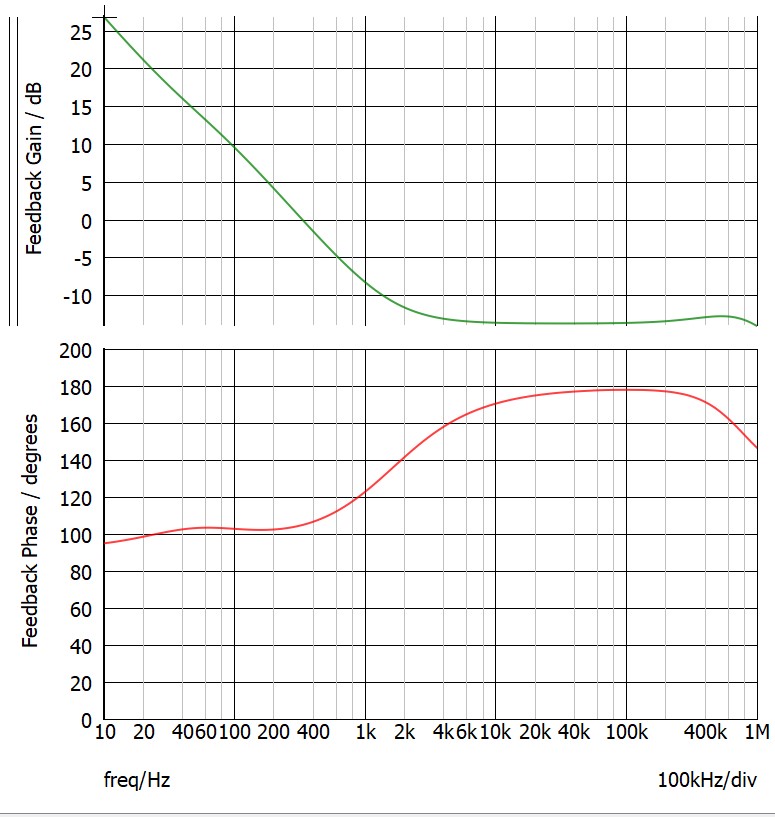

圖 4-2 帶放大器的補償器不帶放大器的補償器和帶放大器的補償器是基于 PMP40274 電路板參數，分別在使用和不使用初級內部放大器的情況下得到的補償器仿真結果。對于不帶放大器的補償器，Rpullup 電阻器的電阻為上拉至 BP 的 4kΩ。Rpullup 電阻器和 BP 之間的交匯點連接到 COMP，并且 FB 會接地。滿足 方程式 3 的條件時，補償器波德圖沒有區別。
