2 mHEV 系統中的功能隔離

與需要增強型隔離以實現電擊保護和安全的高電壓 HEV 系統不同，mHEV 中的功率級是非隔離式的，因此降低了總體系統和維護成本。但是，mHEV 系統中控制電路的功能級隔離通過提高抗噪性能來提高穩健性，尤其是在逆變器/整流器和直流/直流功率級中具有高壓擺率開關電壓和電流時。隔離還減少了各種子系統之間的接地回路，并減輕了靜電放電和電快速瞬變。與電弧和熔斷有關的具體關切領域也很重要。為了增加一些視角，圖 2 詳細介紹了起動機發電機系統的基本子系統。^[6,7]

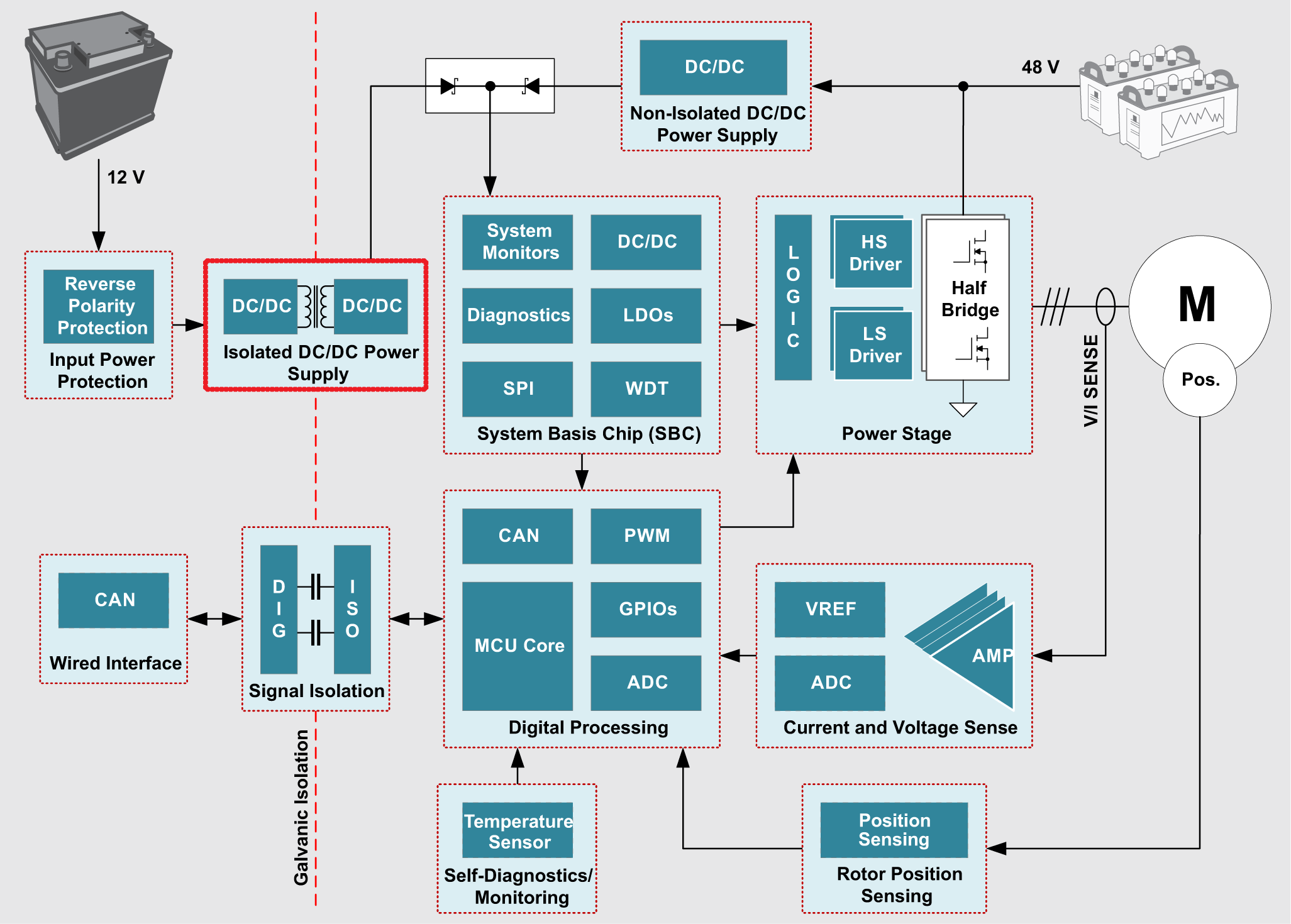

圖 2 中有一條紅色虛線，用于指示 12V 側和 48V 側之間的隔離邊界。源自 12V 電池的隔離式電源通常作為反激式轉換器實現，用于為 48V 側的輔助偏置電源軌提供冗余和容錯備份，典型輸出電壓設定值為 12V。該輔助電源軌通常由 48V 電池使用降壓轉換器提供，用于為系統基礎芯片供電，而該芯片又為嵌入式處理子系統以及各種監控和檢測電路供電。根據每個電池的充電狀態（例如，長期停車后）、啟動注意事項、故障管理和其他因素，動力總成控制單元可能會根據需要啟用或禁用反激式轉換器。

隔離對于車輛通信網絡也很有用，尤其是在處理 12V 或 48V 側的接地電壓偏移或接地失效故障時。^[3]最后，隨著 mHEV 系統中電機發電機的功率水平提高到 30kW，集成在電機發電機中的逆變器/整流器級高側開關柵極驅動器也將受益于隔離。UCC20225A-Q1 是一個適用于 48V 應用的隔離式雙通道柵極驅動器示例。在這里，反激式轉換器的多輸出功能非常有用，尤其是在需要浮動或雙極柵極驅動電壓時。
