3 PSR 反激功能實現

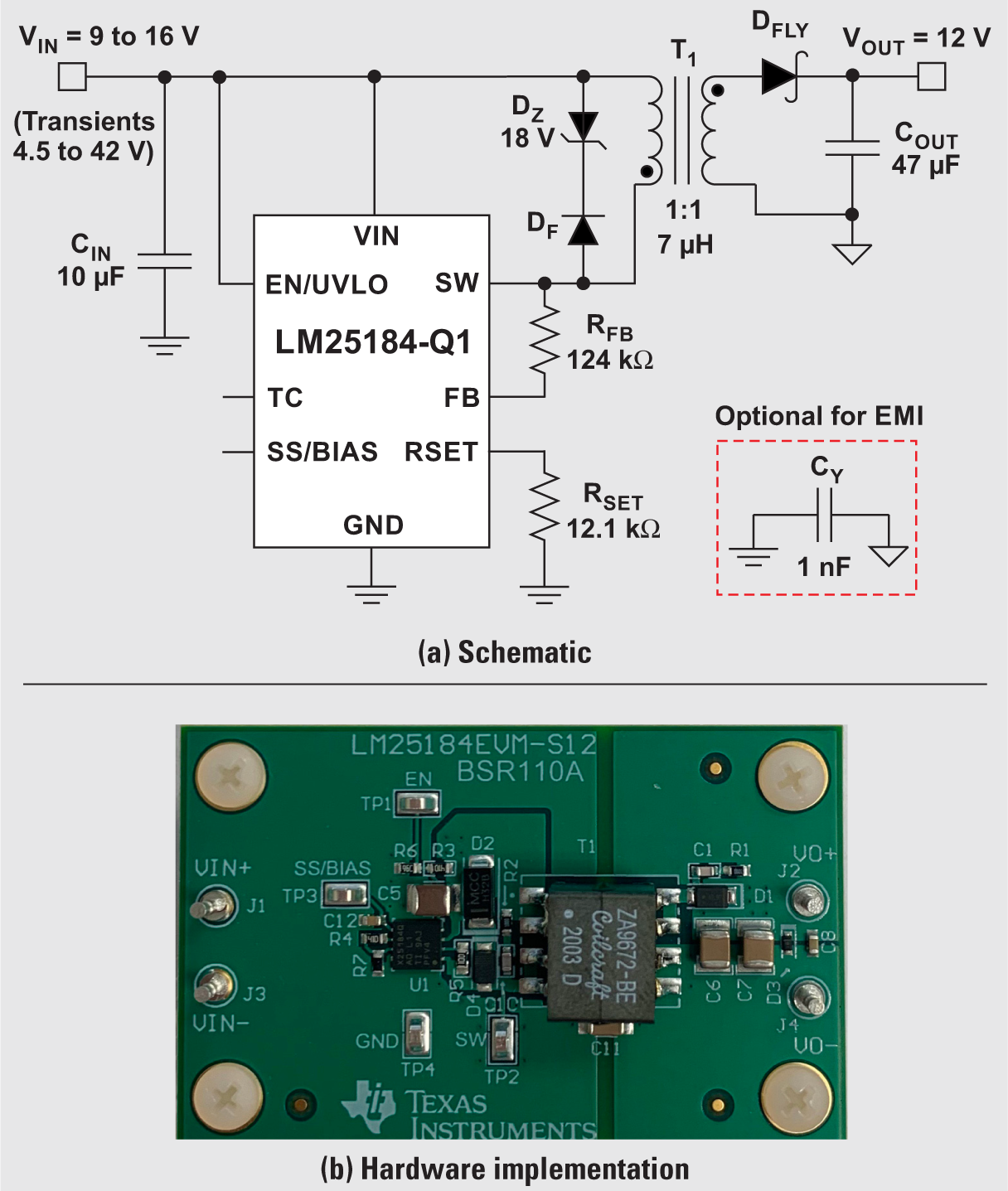

圖 3a 展示了使用 LM25184-Q1 的原理圖，該電路適用于 mHEV 中的低功耗隔離式電源軌。其中，LM25184-Q1 是一款具有集成電源開關和環路補償?shù)姆醇な睫D(zhuǎn)換器并使用 PSR 進行輸出電壓控制。根據負載電流的不同，PSR 反激式轉換器以邊界導通模式 (BCM) 或不連續導通模式運行。初級繞組上的齊納二極管電路支持變壓器漏電感的鉗位復位。圖 3b 展示了一種實現方案[8,9]，其中使用了匝數比為 1:1、磁化電感為 7μH 且采用 11mm x 13mm 封裝的反激式變壓器。
PSR 架構是一種使用初級繞組估算反激式轉換器輸出電壓的基于觀測器的方法。在開關電壓拐點處特定時間點的采樣能夠合理地反映輸出電壓的情況，從而使輸出在整個線路、負載和溫度范圍內具有非常嚴格的調節精度。由于不使用光耦合器進行反饋，因此無需使用元件穿過隔離柵，這提供了一種更具成本效益的解決方案。此外，無需使用輔助繞組進行輸出檢測，因此可以實現更簡單的磁性結構和更低的漏電感[10]，并在包含 Q 級合規性的現成組件方面提供更多選擇。
圖 3 具有 12V 輸出的無輔助 PSR 反激式轉換器憑借標稱設計工作，穩壓性能可以與傳統的光隔離解決方案相媲美，而又不會增加解決方案尺寸、成本和可靠性問題。因此，此 PSR 技術支持改進的轉換器性能、更高的工作溫度、更高的可制造性和針對故障情況的強大保護，這些都是 mHEV 應用所需的重要屬性。圖 4 展示了多個輸入電壓和 12V 標稱輸出的負載調節和效率曲線。
在電磁干擾 (EMI) 方面，初級側開關始終在零電流時導通，從而避免反激式整流二極管出現不良的反向恢復。此外，BCM 中的開關關斷是準諧振軟轉換。這有助于降低總開關損耗并減少傳導和輻射噪聲特征。圖 5 展示了反激式轉換器的國際無線電干擾特別委員會 (CISPR) 25 5 類傳導 EMI 結果，其中初級和次級接地之間安裝了可選的 Y 電容器（如圖 3a 中所示）以減少公共節點噪聲特征。

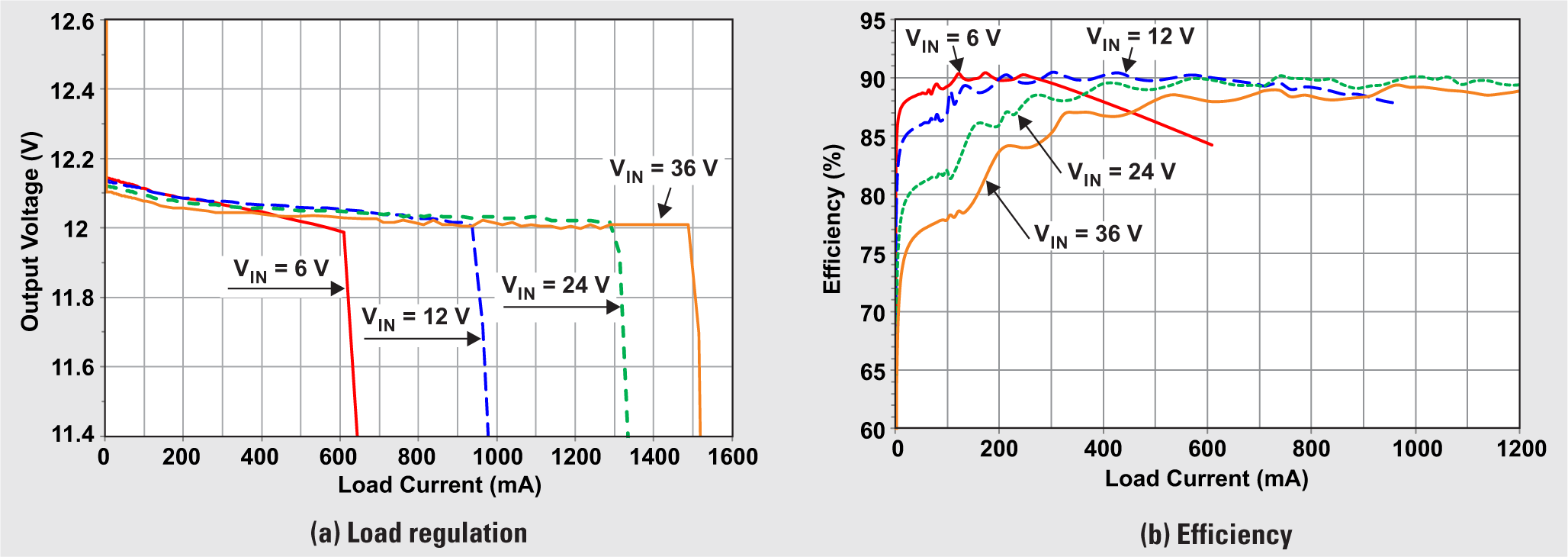

圖 4 具有 12V 輸出的 PSR 反激式轉換器性能

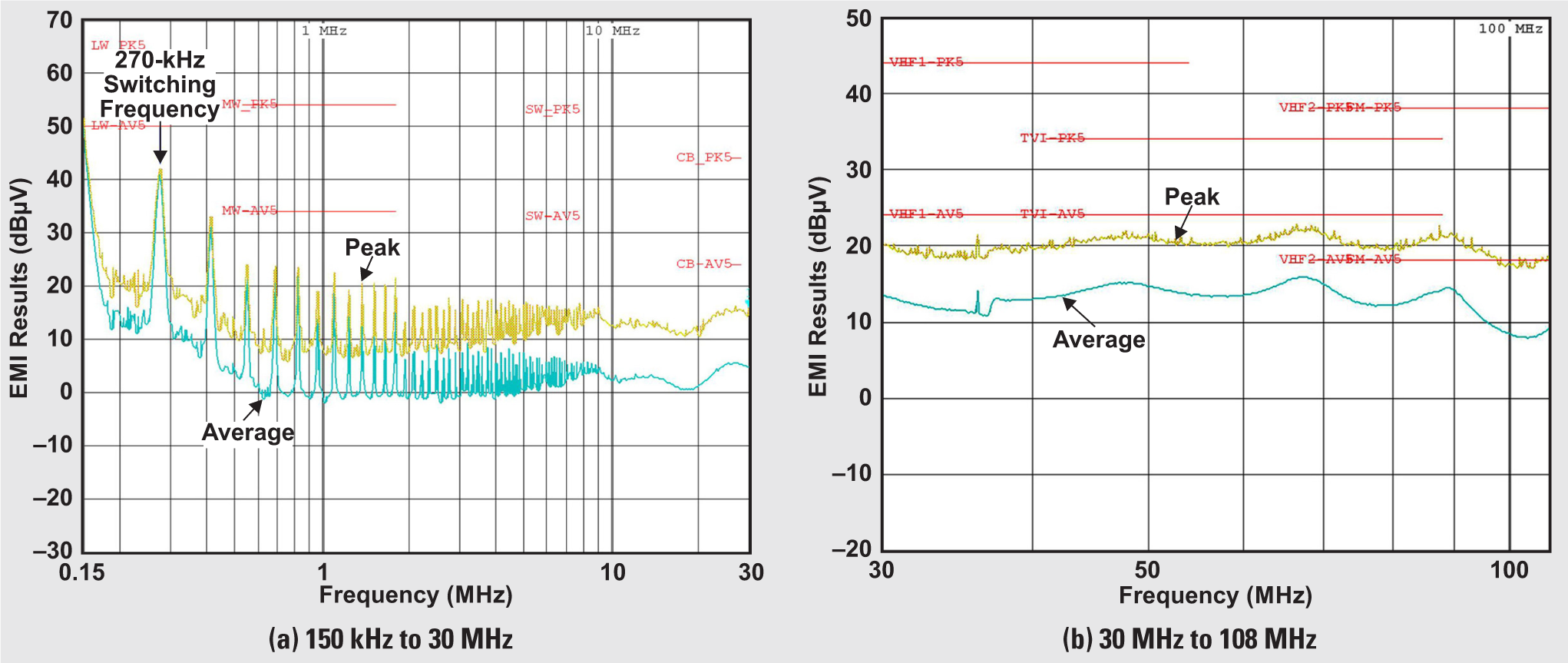

圖 5 PSR 反激式轉換器的 CISPR 25 5 類 EMI 測量（VIN = 13.5V，IOUT = 700mA）| PSR 反激式轉換器 | 輸入電壓范圍 | 峰值開關電流（典型值） | 最大負載電流 (1) 1 | |
|---|---|---|---|---|
| VIN = 4.5V | VIN = 13.5V | |||
| LM5181-Q1 | 4.5V 至 65V | 0.75A | 90mA | 180mA |
| LM5180-Q1 | 4.5V 至 65V | 1.5A | 180mA | 360mA |
| LM25180-Q1 | 4.5V 至 42V | 1.5A | 180mA | 360mA |
| LM25183-Q1 | 4.5V 至 42V | 2.5A | 300mA | 600mA |
| LM25184-Q1 | 4.5V 至 42V | 4.1A | 500mA | 1A |
表 1 確定了符合汽車標準的封裝兼容型 PSR 反激式轉換器系列的細節，該系列適用于多種 mHEV 隔離式電源應用。假設輸出電壓為 12V 且變壓器匝數比為 1:1，則該表分別指定了輸入電壓為 4.5V 和 13.5V（分別對應于低電壓電池瞬態冷啟動和穩態運行條件）時的最大負載電流。
公式 1 給出了反激式轉換器在 BCM 模式下的最大負載電流：
其中，NPS 是變壓器匝數比，η 是效率，而 ISW(pk) 是開關峰值電流額定值。
PSR 反激式解決方案可通過調整變壓器[10]和次級側組件輕松進行擴展；初級側設計在很大程度上保持不變。通過連接輸入鉗位電路[11]可使輸入電壓擺幅高于 65V，從而在 40ms 內管理 48V 汽車技術規格[3,4]中定義的 70V 瞬態過壓等。
