ZHCT428A September 2023 – June 2025 ISOM8110 , ISOM8110-Q1 , ISOM8111 , ISOM8111-Q1 , ISOM8112 , ISOM8112-Q1 , ISOM8113 , ISOM8113-Q1 , ISOM8115 , ISOM8115-Q1 , ISOM8116 , ISOM8116-Q1 , ISOM8117 , ISOM8117-Q1 , ISOM8118 , ISOM8118-Q1 , ISOM8600 , ISOM8610 , ISOM8710 , ISOM8711

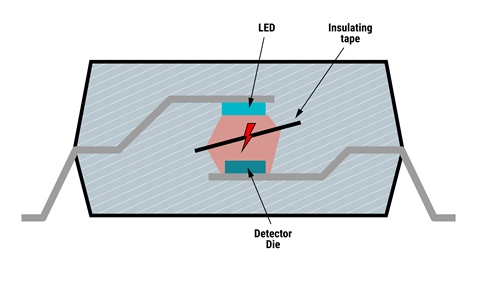

圖 1 典型的光隔離式光耦合器的構造

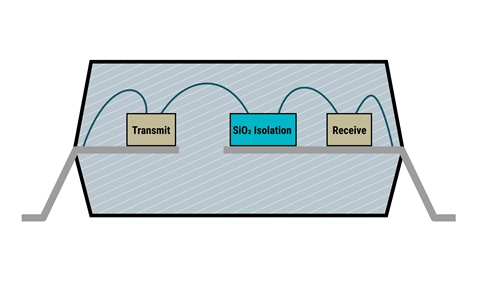

圖 2 TI 二氧化硅隔離式光耦仿真器的構造
基于光耦合器的功能與使用二氧化硅光耦仿真器相同設計注意事項
- TI 提供具有不同輸出類型的光耦仿真器：高速邏輯輸出、推挽或圖騰柱、集電極開路輸出、晶體管輸出和 MOSFET 或開關輸出
- 汽車級 AEC-Q100 光耦合器功能采用更可靠的硅基技術，可實現成本更低的新架構，例如直流/直流轉換器中的次級側調節。
- 光耦仿真器是邏輯輸出和晶體管輸出光耦合器、photoMOS 和低功耗固態繼電器 (SSR) 的引腳對引腳直接替代產品
- 光耦仿真器具有與電流驅動輸入和基于光 (LED) 的隔離式光耦合器相同的功能，但 TI 的光耦仿真器采用了更可靠的二氧化硅隔離技術。
- 保護低壓系統器件免受高壓電路的影響
- 支持在控制器器件和外設 IC 之間進行信號傳輸
其他資源
- [常見問題解答] 光耦仿真器相較于光耦合器有何優勢？
- [常見問題解答] 光耦仿真器 - 常見問題，已解答
- 隔離認證標準揭秘：光耦合器與光耦仿真器
- 光耦仿真器釋疑：為何要升級光耦合器技術
- 光耦仿真器 | 德州儀器 TI.com.cn
是否需要其他幫助？在 TI E2E? 隔離支持論壇 上向我們的工程師提問。
推薦器件
圖 3 PhotoMOS、光繼電器、固態繼電器
(SSR)| 器件型號 | 輸出類型 | 輸出阻斷電壓 | 輸出電流 | 隔離 等級 |
引腳對引腳 photoMOS |
|---|---|---|---|---|---|
| ISOM8610 | MOSFET / 開關 | 80V | 150mA | VISO = 3750VRMS VIOWM= 500VRMS |
CPC1017N VO1400AEF TLP175A AQY221N2VY APY212S TLP3441 ASSR-1218-003E 等 |
| ISOM8600 | VIOWM = 500VRMS |
圖 4 推挽或圖騰柱輸出
圖 5 集電極開路輸出表 1 高速邏輯輸出光耦合器
| 器件型號 | 輸出類型 | VCC | 數據速率 | 引腳對引腳高速邏輯輸出光耦合器 |
|---|---|---|---|---|
| ISOM8710 |
推挽圖騰柱 |
2.7V 至 5.5V | 25Mbps | ACPL-M21L ACPL-M75L TLP2366 LTV-M601 等 |
| ISOM8711 | 集電極開路 | ACPL-M62L-000E TLP2719 HCPL-M600 等等 |
圖 6 直流輸入；晶體管輸出
圖 7 交流輸入；晶體管輸出表 2 晶體管輸出光耦合器
| 目錄 器件型號 |
汽車器件型號 | 輸入類型 | 輸出類型 | VF（最大值） | CTR | 引腳對引腳晶體管輸出光耦合器 |
|---|---|---|---|---|---|---|
| ISOM8110 | ISOM8110-Q1 | 直流輸入 | 晶體管輸出/集電極開路 | 1.4V | 100% 至 155% | HCPL-181 ACPL-217 LTV356T LTV357T TLP185 TLP181 PS2701A PS2811-1 EL816 EL3H7 等 |
| ISOM8111 | ISOM8111-Q1 | 1.4V | 150% 至 230% | |||
| ISOM8112 | ISOM8112-Q1 | 1.4V | 255% 至 380% | |||
| ISOM8113 | ISOM8113-Q1 | 1.4V | 375% 至 560% | |||
| ISOM8115 | ISOM8115-Q1 | 雙向交流輸入 | 1.5V | 100% 至 155% | ||
| ISOM8116 | ISOM8116-Q1 | 1.5V | 150% 至 230% | |||
| ISOM8117 | ISOM8117-Q1 | 1.5V | 255% 至 380% | |||
| ISOM8118 | ISOM8118-Q1 | 1.5V | 375% 至 560% |
要查找適合您設計中光耦合器的引腳對引腳替代產品，請搜索 TI 的交叉參考工具。
如需更多光耦仿真器，請瀏覽在線參數工具。
