2.3.2 斷線檢測
斷線檢測針對單通道配置進行說明。這表明僅使用 ISO121x 器件的一個通道。只需一個額外的光耦仿真器開關。電路的其余部分保持不變。如 圖 2-6 所示，光耦仿真器開關必須置于各 ISO121x 通道的 FGND 引腳和現場接地輸入端之間。
為了實現斷線檢測功能，當導線完好無損時，即使輸入狀態為 “0”，也會有小電流對 CIN 充電。之所以作出這一假設，是因為 IEC61131-2 允許 1 類、2 類和 3 類輸入端在 “0” 狀態下的電流高達幾 mA（請參閱 圖 2-7）。
這只適用于供電的現場設備，而不適用于簡單、獨立的機械開關等無源輸入。此外，供電器件的輸出端必須具有一個連接到其電源的上拉電阻器。

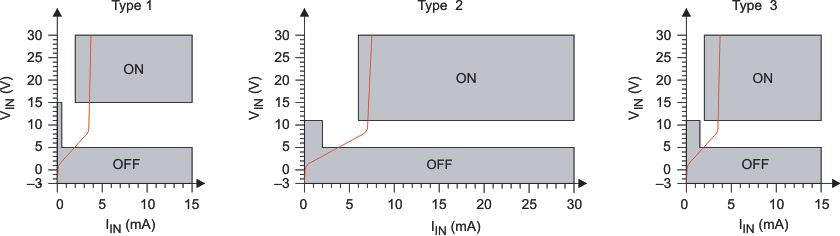

圖 2-7 IEC 61131-2 1 類、2 類和 3 類接近開關的開關特性斷線檢測序列的工作原理如下：
- 正常運行時，輸入通道的現場接地引腳 FGND 通過光耦仿真器開關與實際現場接地相連。
- 光耦仿真器開關通過將其控制線路切換為低電平來打開。
- 控制線路再次切換為高電平以關閉光學開關。
- 隨后會讀取 ISO121x 通道的輸出狀態。如果連接了導線，則通道的輸出狀態將為 “1”。輸入狀態 “1”和 “0” 也是如此。但是，如果導線斷開，則相應通道的輸出狀態始終為 “0”。
有關這些不同情況的更多信息，請參閱 節 2.3.2.1 至 節 2.3.2.3。其中，Break FGND 表示光學開關的控制狀態（0V 表示開關關閉，3.3V 表示開關打開），IN 表示來自現場設備的輸入信號，CIN 表示輸入電容器上的電壓，OUT 表示 ISO121x 的輸出狀態。相應的時間用括號 (tx) 表示。
