2.3.2.2 案例 2：導線完好且輸入狀態為 “0”
在導線完好且 IN 為 “0”的情況下，只要斷開 FNGD 為 “1”，OUT 即為 “0”。一旦斷開 FNGD 為 “0”(t3)，ISO121x 的場接地就會斷開。現在，CIN 將充電至現場設備的電源電壓。造成這一結果的原因是，現場設備的電源上有一個上拉電阻，而且其仍連接到 CIN (t4)。再次考慮光學開關的延遲。
由于 ISO121x 沒有接地連接，因此器件上沒有壓降。這意味著 CIN 上的電壓也存在于 ISO121x 的懸空 FGND 引腳上。因此，光學開關上的壓降（等于引腳 FGND 和現場接地）也等于現場設備的電源電壓。
當 CIN 充電至現場器件的電源電壓 (t5)時，Break FGND 可再次切換至 “1”。一旦 ISO121x 再次連接到現場接地，器件就開始工作。ISO121x 現在由存儲在 CIN 中的能量提供。只要通過檢測電阻 RSENSE 的電流足夠大（IMIN = 2.2mA，取自 ISO121x 數據表）且 SENSE 引腳的電壓高于電壓電平閾值，OUT 就會切換為 “1”(t6)。一旦 CIN 端電壓低于高電平狀態的電壓電平閾值，OUT 就會降回 “0”(t7)。
IN 和 CIN 的曲線相同，因為兩者互相連接。不過，為了表示現場設備的數字輸出狀態持續為 “0”，圖中的 IN 也持續為 “0”。

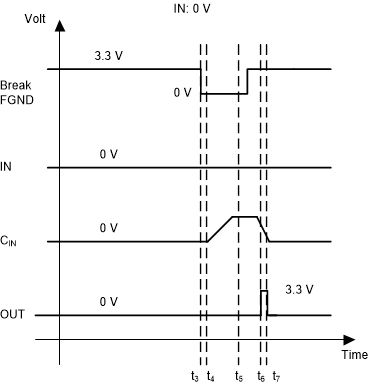

圖 2-9 導線完好且 IN = 0 V 時的斷線檢測
