3 電源解決方案

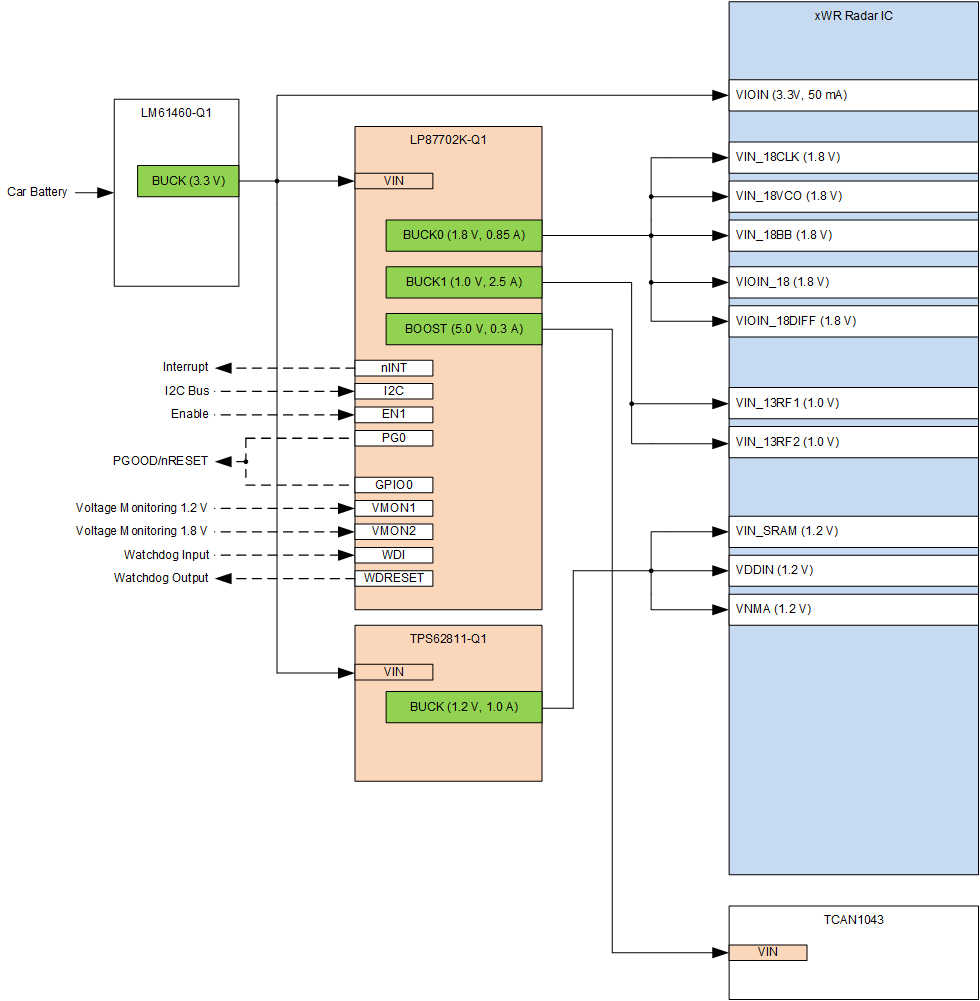

圖 3-1 展示了 LP87702K-Q1 的示例方框圖，具有寬 V_IN 降壓轉化器 LM61460-Q1、TPS62811-Q1 和 AWR 或 IWR 雷達 IC 器件。該方框圖還包括一個用于 CAN-FD 的 TCAN1043 CAN 收發器。

圖 3-1 xWR 雷達輸入電源樹方框圖

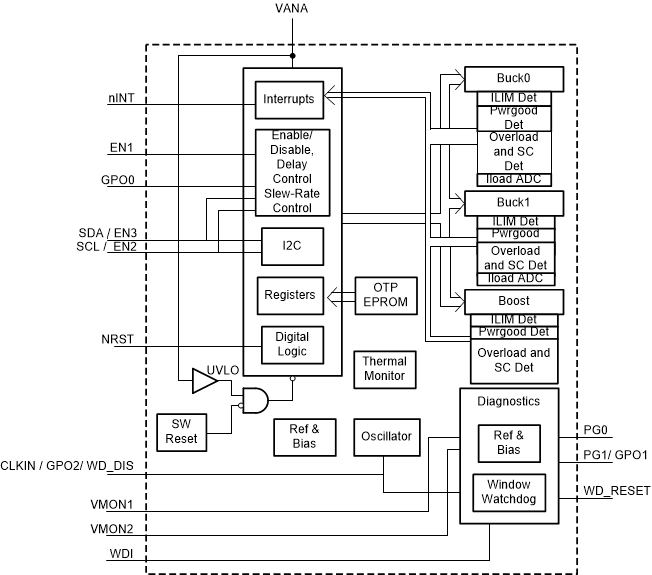

圖 3-2 LP87702x-Q1 方框圖

圖 3-2 展示了 LP87702-Q1 的功能方框圖。

這個雷達傳感器參考設計成直接連接汽車電池，因此需要寬 V_IN 控制器。以下是該設計所需的電壓：

• 用于 AWR1843 I/O 的 3.3V - LM61460-Q1 寬 V_IN 降壓轉換器涵蓋各種輸入電壓，例如可使用汽車電池（典型值為 12V）LM61460-Q1 生成 3.3V 電源軌，該器件還可用作其他低壓直流/直流轉換器的前置穩壓器電源。前置穩壓器開關頻率使用一個外部電阻器來設置，將為 2.1MHz。雷達的 3.3V 輸出由第二個 LC 濾波器進行濾波，盡管電源軌不會影響射頻性能。但是，有可能產生會影響射頻性能的系統級別噪聲耦合，因此在開關穩壓器輸出和雷達電源軌之間使用了一個鐵氧體磁珠或一個小電感器。
• 用于數字 AWR1843 和 SRAM 的 1.2V - TPS62811-Q1 通過 3.3V 輸入生成此電源。TPS62811-Q1 的開關頻率由 COMP/FSET 引腳控制，且開關頻率設置為 2.25MHz。與 3.3V 電源軌相似，1.2V 電源軌對射頻性能沒有直接影響，但是噪聲耦合可以會影響性能。第二個 LC 濾波器用于提高此性能。
• 用于 AWR1843 模擬、射頻、VCO 和 CMOS 的 1.8V - LP87702K-Q1 BUCK0 通過 3.3V 輸入生成此電源。此輸出通過第二級 LC 濾波器來濾波。
• 用于 AWR1843 模擬和射頻的 1V - LP87702K-Q1 BUCK1 通過 3.3V 輸入生成此電源。
• 用于 CAN-FD PHY 的 5V - LP87702K-Q1 升壓轉換器通過 3.3V 輸入生成此電源。
