6 組裝和印刷電路板 (PCB)
UCC28C56EVM-066 采用四層 PCB 設計。只有頂層和底層的布線用于 UCC28C56 連接，因此 EVM 基本上屬于兩層 PCB。兩個中間層專門用于測試點布線。

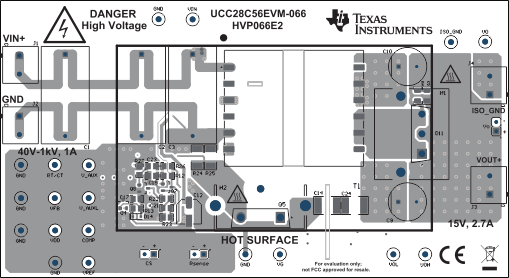

圖 6-1 UCC28C56EVM-066，PCB 頂層，組裝

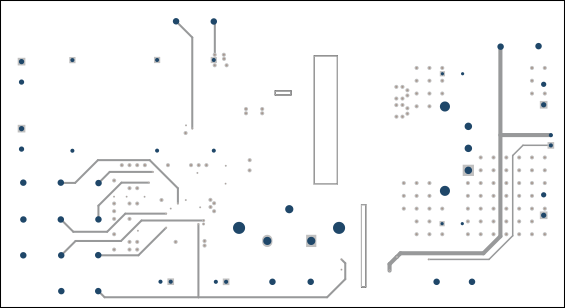

圖 6-2 UCC28C56EVM-066，信號層 1，僅用于測試點布線

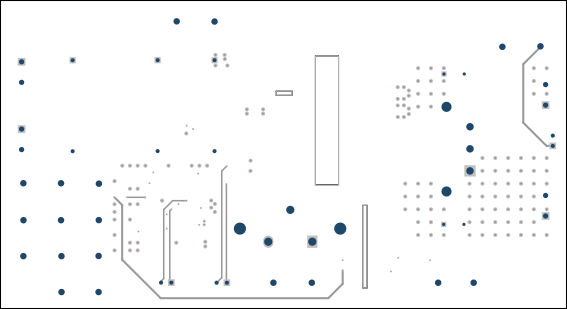

圖 6-3 UCC28C56EVM-066，信號層 2，僅用于測試點布線

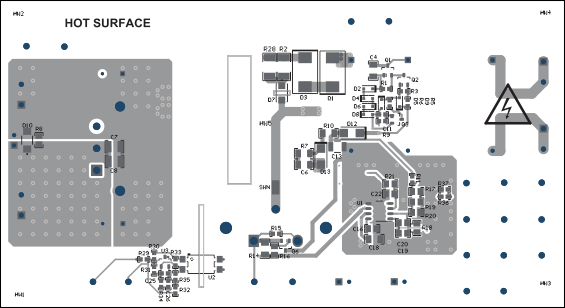

圖 6-4 UCC28C56EVM-066，PCB 底層，組裝（鏡像視圖）
