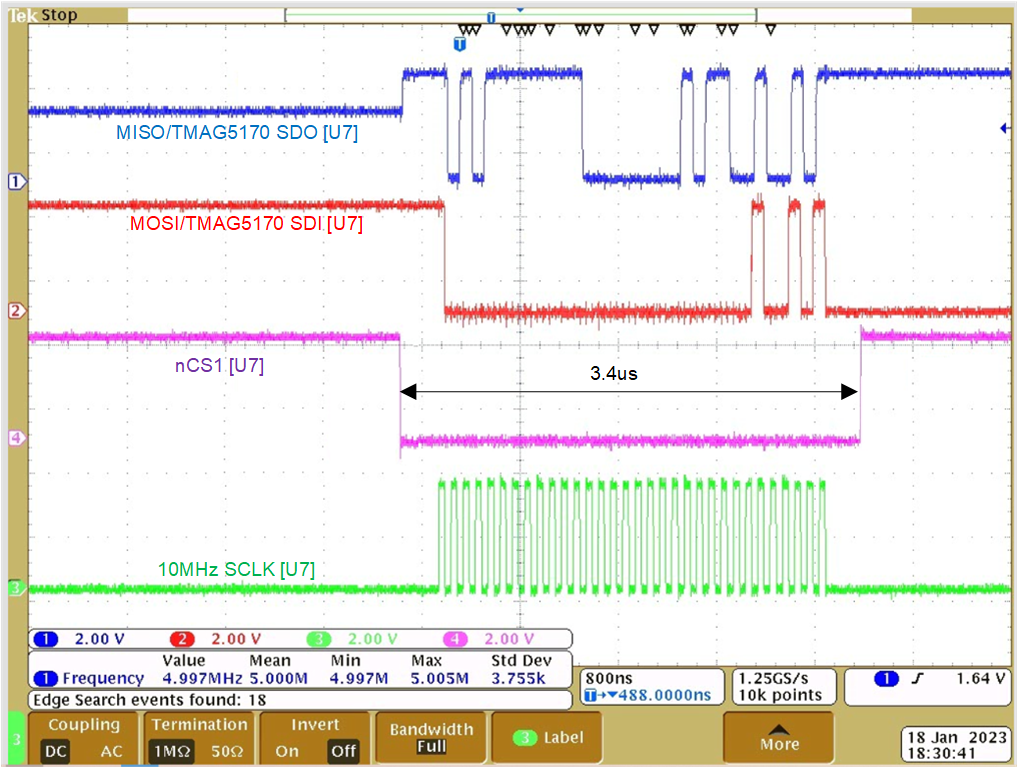

圖 4-14 顯示了 32 位 SPI 時序幀，其中 nCS1 在菊花鏈中的第一個 TMAG5170 (U7) 處測量。紅色信號是 SDI 寫入幀（讀取命令）和相應的特殊 32 位 SDO 讀取幀，包含兩個 12 位 X 和 Z 字段數據、狀態位和 CRC。傳輸用時 3.4μs。

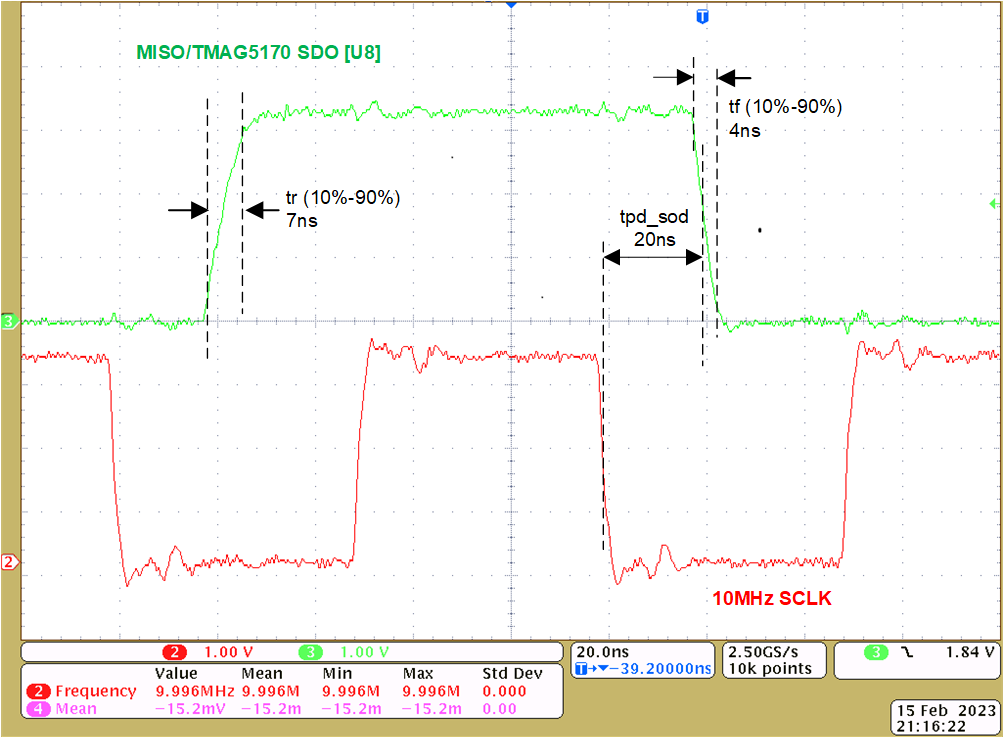

圖 4-15 顯示了 TMAG5170 (U7) SDO 輸出的時序與 SPI 時鐘 SCLK 輸入的時序之間的關系。SDO 信號與下降時鐘沿的延遲時間為 20ns。SDO 上升時間為 7ns，下降時間為 3ns。

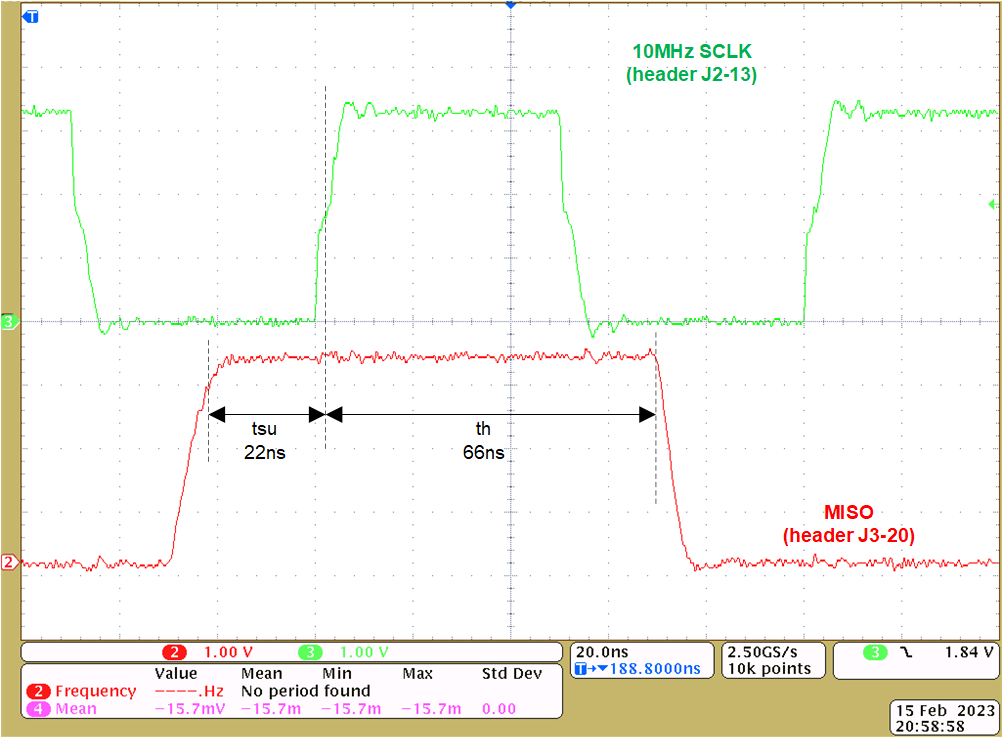

圖 4-16 顯示了 TIDA-060045 MCU 接頭 J3-20 和 J2-13 處 SDO 輸出的時序與 SPI 時鐘 SCLK 輸入之間的關系。相對于上升時鐘沿，建立時間 tsu 為 22ns，保持時間 th 為 66ns。

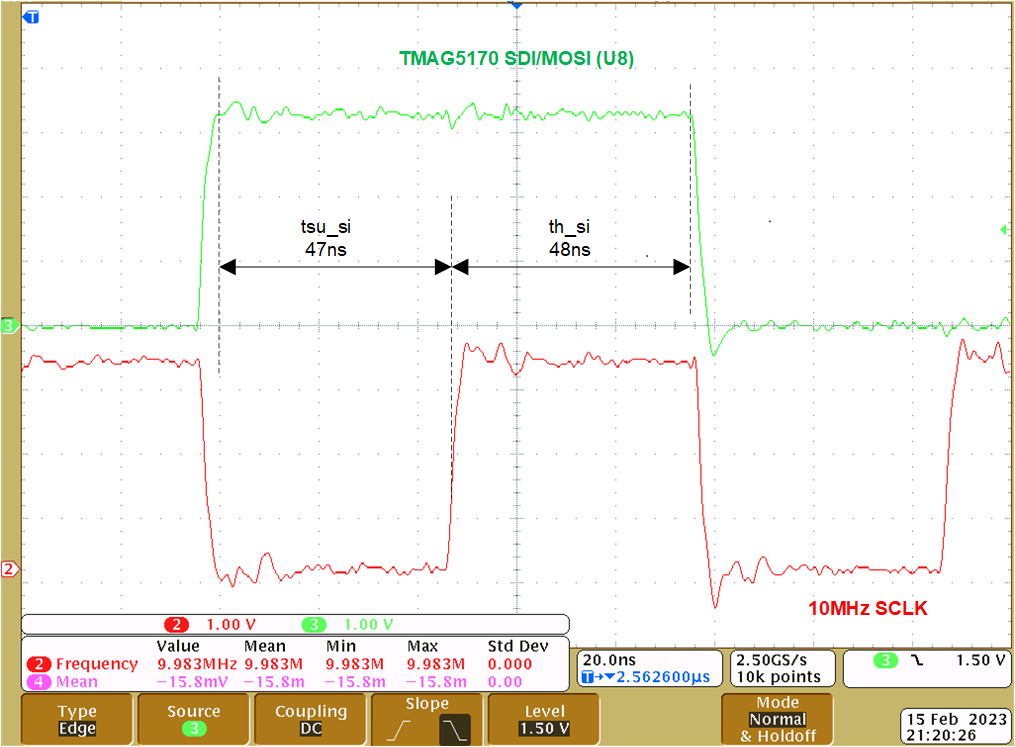

圖 4-17 顯示了 TMAG5170 SDI 輸入 (MOSI) 的時序與 10MHz SPI 時鐘 (SCLK) 的時序之間的關系。建立時間 (t_{su_si}=47ns) 和保持時間 (t_{h_si}=48ns) 都符合 25ns（最小值）TMAG5170 要求。

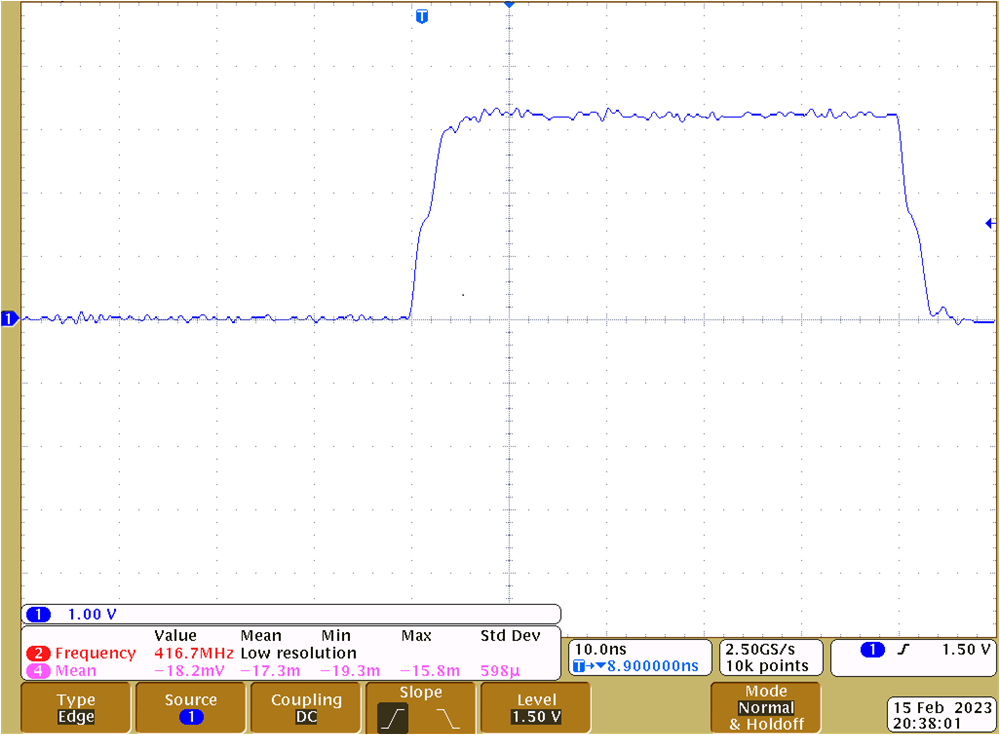

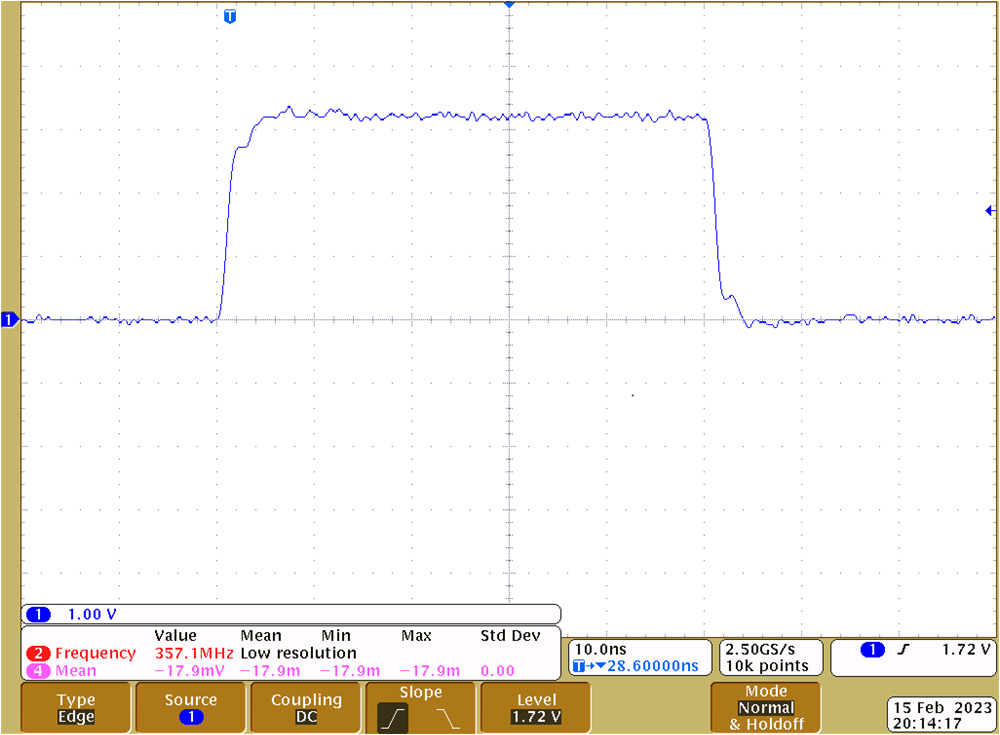

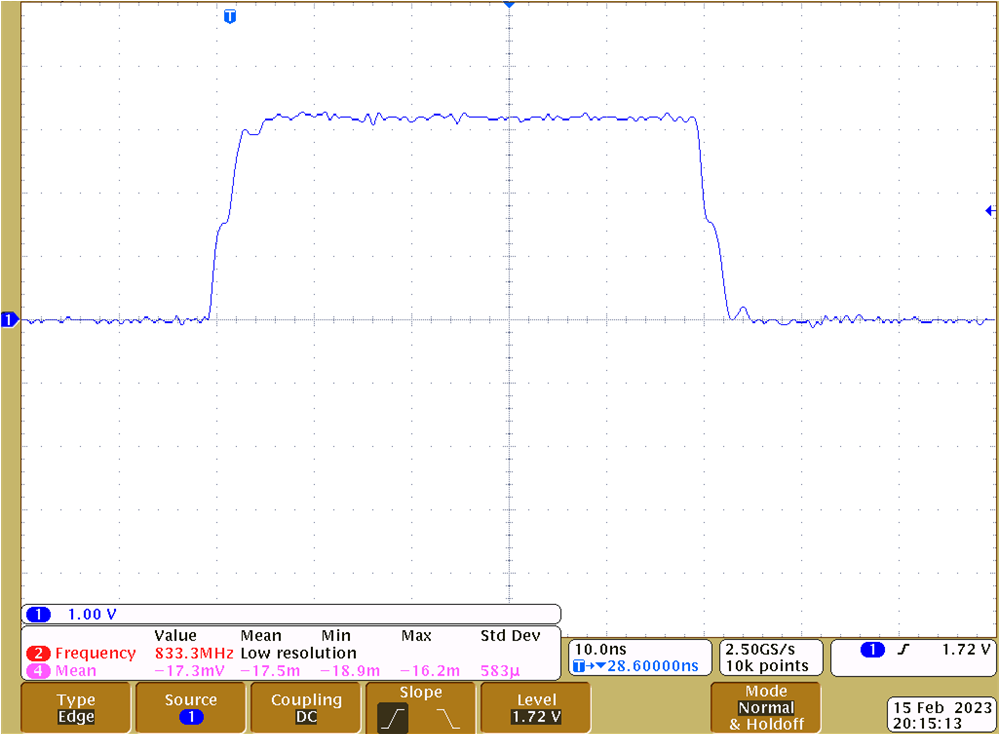

下圖顯示了在 SCLK 菊花鏈中第一個 TMAG5170 MCU (U7) 和最后一個 TMAG5170 (U8) 處測量的 SPI 時鐘 (SCLK) 信號有/無交流并行端接的比較情況。

MCU 輸出信號 nALERT、MOSI、SCLK 以及 nCS1 至 nCS4 的串聯線路端接電阻器在 MCH 接頭附近裝有一個 0Ω 串聯線路端接電阻。默認情況下，這些電阻器為 0Ω 的原因是 TMS320F280049C LaunchPad 上的相應布線長度與 TIDA-060045 上的相應布線長度相似。

TIDA-060045 上的 SPI 布線小于 20cm（8 英寸）。與上升和下降時間相比，約 1.3ns 的相應傳播延遲是相當小的。連接 F280049C LaunchPad 后，交流并聯端接不會產生顯著影響。

對于定制設計，串聯線路端接電阻器應直接放置在 MCU 的輸出端，這是在使用 TMS320F280049C LaunchPad 時無法實現的。根據 SPI 布線長度，考慮或不考慮交流并聯端接均可。
